Cân băng tải định lượng tự động

Liên hệ
MÔ TẢ:

Hệ thống cân băng định lượng phối liệu trong các ngành, các nhà máy sản xuất như: Sản xuất xi măng, Luyện gang, chế biến khoáng sản, chế biến thực phẩm dạng bột, chế biến vật liệu xây dựng …

Vai trò của cân băng tải định lượng trong các nhà máy

Đây là bài viết giới thiệu về hệ thống, sản phẩm cân băng tải định lượng các thành phần nguyên liệu. Nếu quý vị đang muốn tìm hiểu về hệ thống, sản phẩm Cân đóng bao định lượng thì có thể xem chi tiết các sản phẩm của chúng tôi tại danh mục Cân Đóng Bao Định Lượng.

Liên hệ sản xuất, lắp đặt hệ thống cân băng tải định lượng, cân định lượng tỉ lệ nguyên liệu trong các nhà máy, khu chế xuất.

Công ty Cổ phần Công nghệ Tự động Tân Phát

Vai trò của cân băng tải điện tử trong các nhà máy công nghiệp là vô cùng quan trọng, điều này được thể hiện rõ nét trong các nhà máy xi măng, các nhà máy chế biến thức ăn gia xúc, các nhà máy chế biến thực phẩm. Các băng tải đóng vai trò vận chuyển nguyên vật liệu, thành phẩm thay cho sức người và các phương tiện vận chuyển cơ động khác. Trong khuôn viên nhà máy, phân xưởng, để vận chuyển vật liệu từ nơi khai thác, bến bãi tập kết hoặc kho chứa nguyên vật liệu để phục vụ cho quá trình sản xuất. Vấn đề đặt ra là trong quá trình sản xuất đòi hỏi tính liên tục, pha trộn nguyên liệu có độ chính xác, phải thấy và cân được khối lượng nguyên vật liệu đã được vận chuyển theo yêu cầu của thành phẩm. Để giải quyết vấn đề trên ta sử dụng cân định lượng. Hệ thống cân băng định lượng là một trong những khâu quan trọng giúp cho nhà máy hoạt động một cách liên tục.

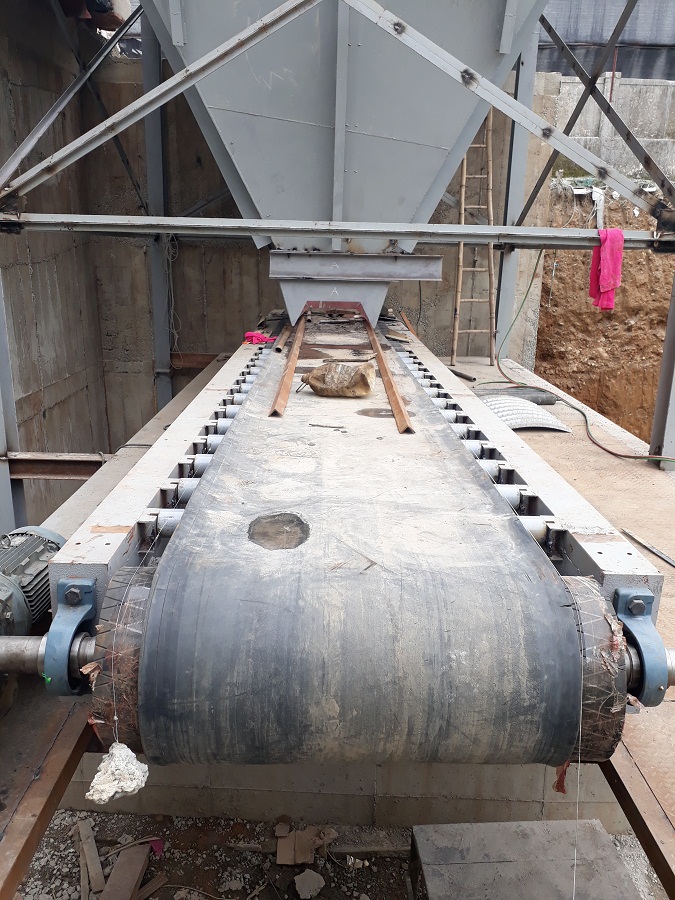

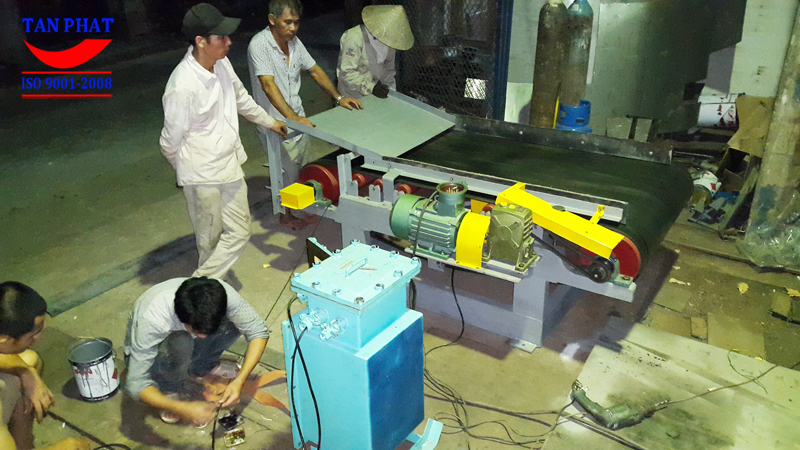

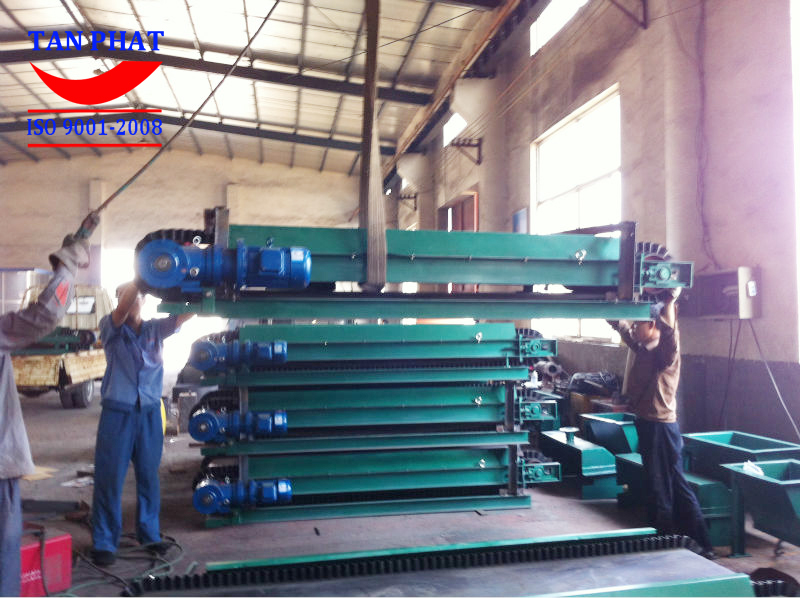

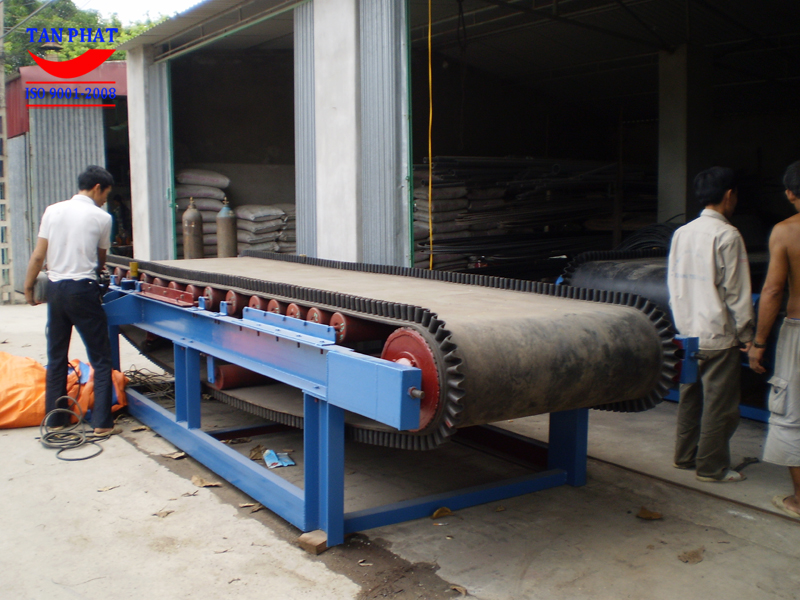

Ảnh chụp thực tế sản xuất băng truyền hệ thống cân băng định lượng tại xưởng cơ khí.

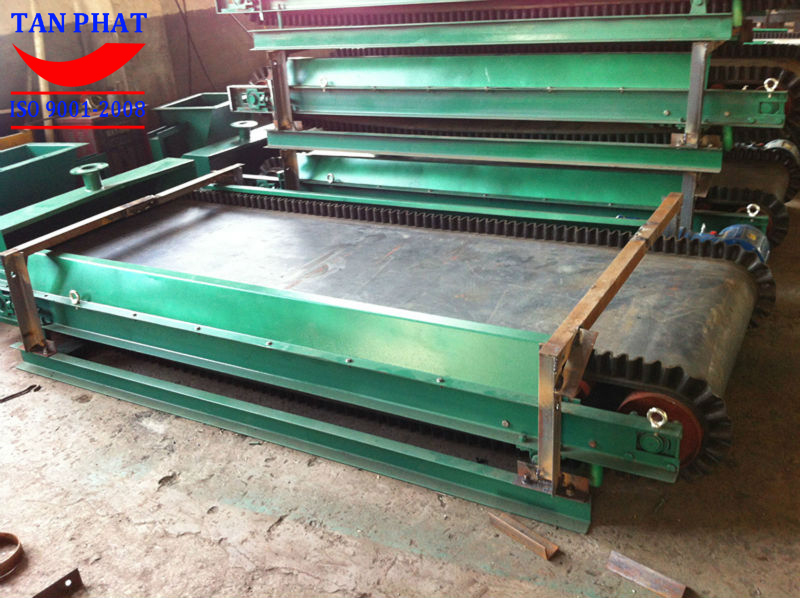

Mặt băng tải phần cơ khí của cân băng định lượng tại xưởng sản xuất.

Băng tải được thiết kế dài theo yêu cầu mong muốn của khách hàng.

Cân băng định lượng là một khâu trong dây chuyền công nghệ nhằm cung cấp chính xác lượng nguyên liệu cần thiết cho nhà máy, lượng nguyên liệu này đã được người lập trình cài đặt một giá trị trước. Khi mà lượng nguyện liêu trên băng tải ít đi thì đòi hỏi phải tăng tốc động cơ lên để băng tải chuyển động nhanh hơn nhằm cung cấp đủ lượng nguên liệu cần thiết. Ngược lại khi lượng nguyên liệu trên băng tải vận chuyển với lưu lượng nhiều thì các thiết bị tự động sẻ tự động điều khiển cho động cơ quay với tốc độ chậm lại phù hợp với yêu cầu . Hệ thống cân băng tải định lượng được Tân Phát thiết kế nhằm đáp ứng nhu cầu trên của các doanh nghiệp.

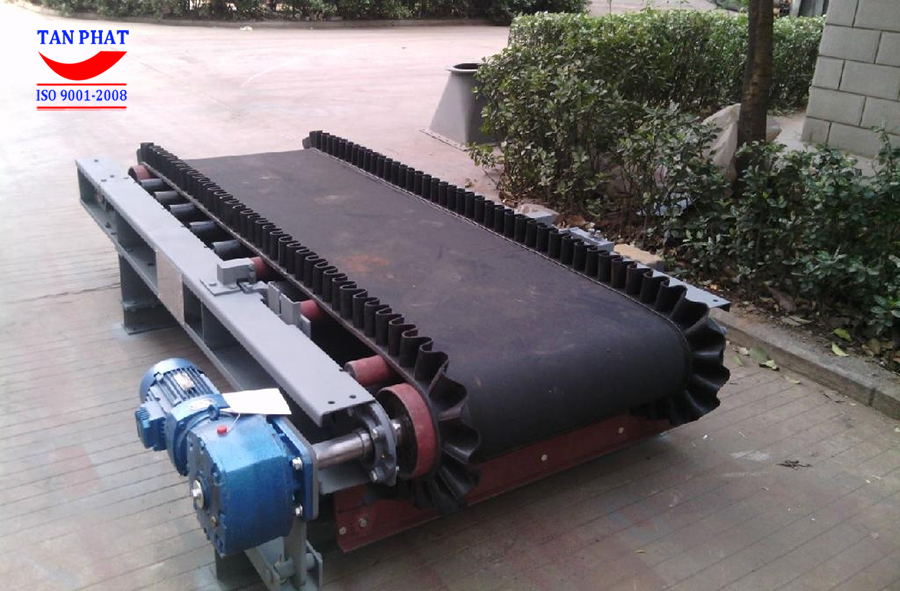

Băng tải định lượng với dạng băng ngắn, thiết kế phù hợp với tính chất công việc và yêu cầu mong mướn từ khách hàng.

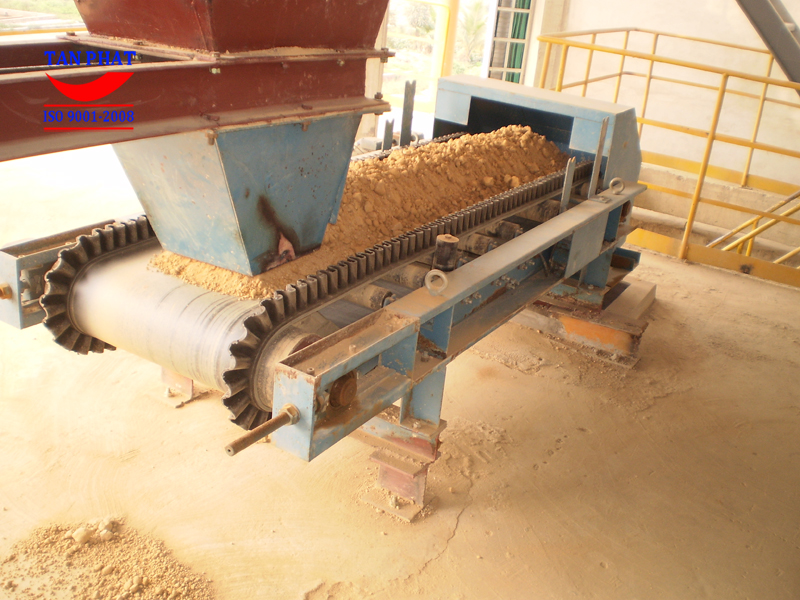

Băng tải định lượng nguyên liệu nhà máy gạch đang trong quá trình hoạt động

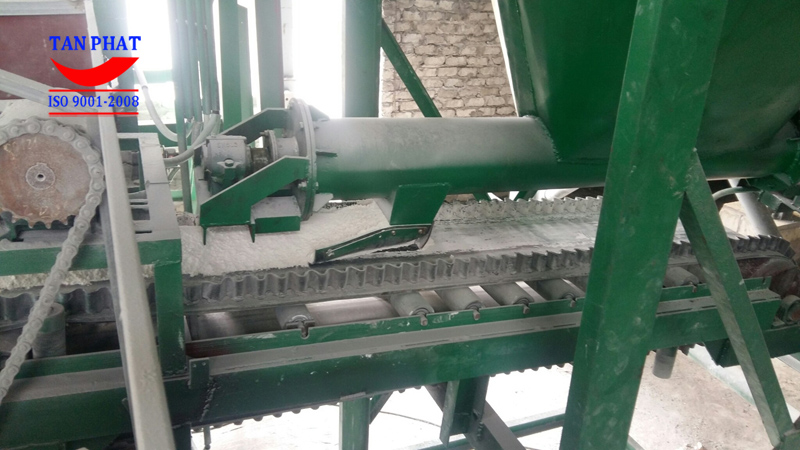

Với việc cấp liệu qua vít tải sẽ giúp giảm thiểu bụi nguyên liệu bay. Một phễu cấp liệu băng tải tròn nhà máy thạch cao.

Dây chuyền sản xuất trong nhà máy thạch cao, với hệ thống định lương nguyên liệu 6 thành phần.

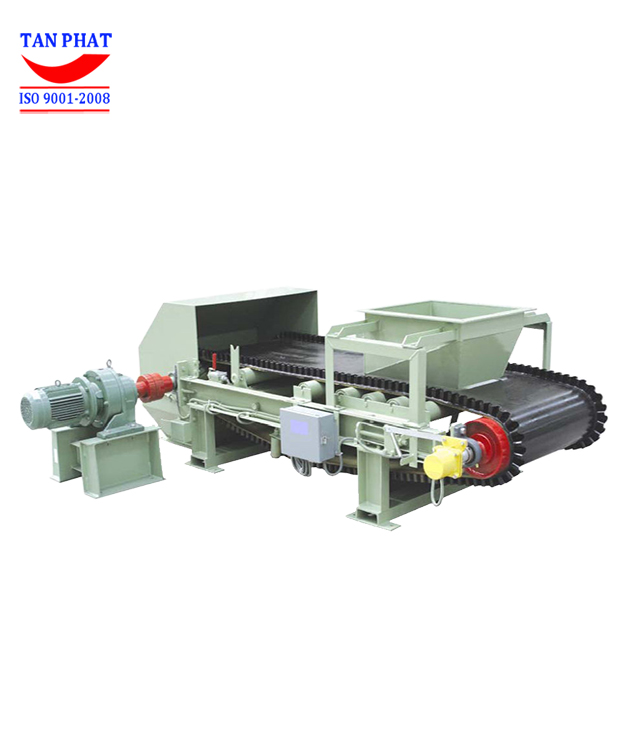

Một thành phần băng tải định lượng hoàn thiện trong các thành phần băng tải cân băng định lượng nhiều thành phần.

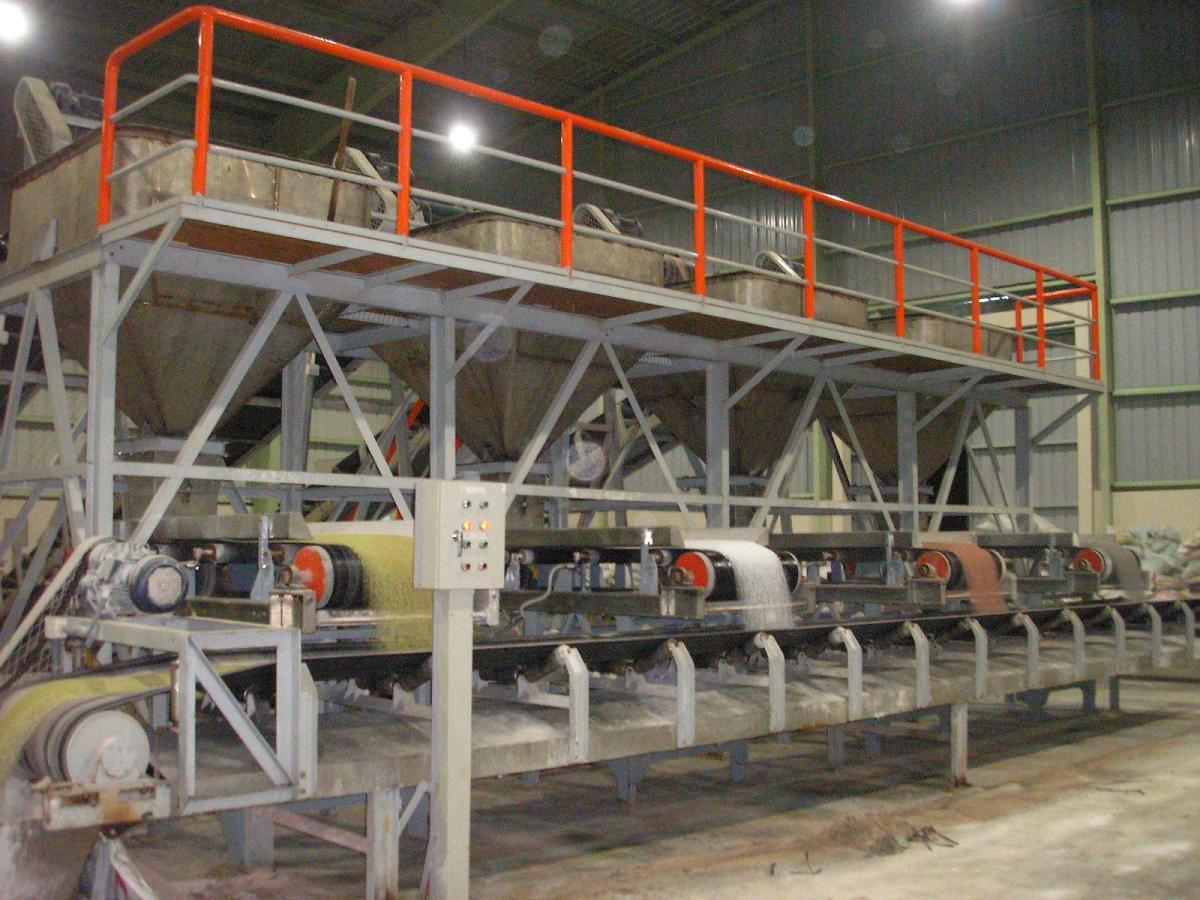

Một hệ thống cân băng tải định lượng phối liệu trong một nhà máy phân bón hóa học. Đây là dây truyền tiêu biể nhất cho việc hình dung ra việc làm của cân băng tải.

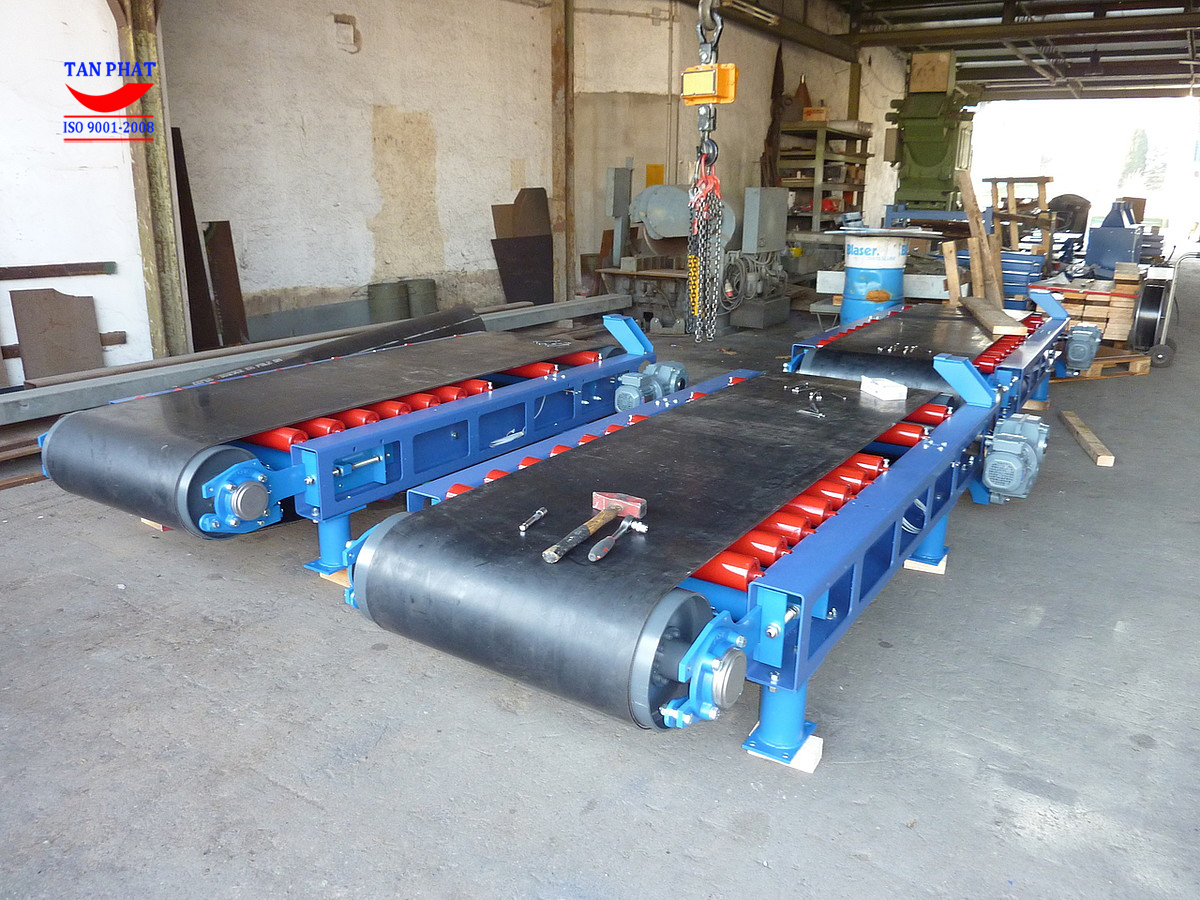

Ngoài các thành phần băng tải viền, băng tải cong chữ V ra thì chúng tôi còn có các loại cân băng tải dạng phẳng. Đây cũng là một trong những dây truyền cân băng định lượng phổ biến mà hiện nay trong các nhà máy, khu chế xuất đang có nhu cầu sử dụng rất lớn.

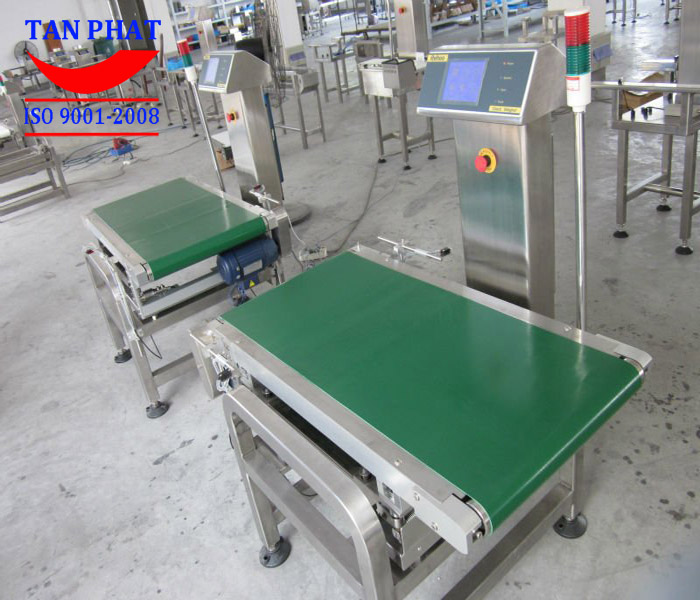

Không chỉ có các hệ thống băng tải lớn, mà còn có các thành phần, loại cân băng tải nhỏ hơn. Loại băng tải phẳng nhỏ này thường được dùng rất phổ biến trong các đơn vị chế biến, đói gói thực phẩm, các gian hàng thương mại điện tử, trong các kho hàng nhà máy...Loại băng tải định lượng này nó chỉ 1 thành phần rất nhỏ trong khâu vận chuyển đồ vật liệu.

Với các loại băng tải máng đang có sẵn, giờ đây cần công ty chúng tôi đến và lắp đặt các hệ thống cảm biến, hệ thống điều khiển, giám sát khối lượng, thời gian vận hành...Hãy gọi ngay tới công ty Tân Phát nếu bạn đang cần lắp đặt định lượng cho băng tải máng vận chuyển nguyên liệu.

Thông số kỹ thuật cơ bản của hệ thống cân băng định lượng

 Số lượng thành phần cân định lượng: 1 ÷ 12 (tuỳ theo yêu cầu).

- Hình thức định lượng: Cân băng tải theo định mức.

- Năng suất tối đa của một băng tải có thể đạt đến: 50 t/ h

- Sai số cân: < 1,0%

- Điều khiển định lượng tự động, bằng tay hoặc kết hợp.

- Cho phép thay đổi năng suất và tỷ lệ các thành phần bằng máy tính tại phòng điều khiển trung tâm hoặc tại màn hình cảm ứng.

- Tốc độ tối đa của các băng tải cân: 15 m/phút

- Tốc độ băng tải đo thông qua tốc độ động cơ chính xác tới 2cm / phút.

- Hiển thị số về lưu lượng vật liệu trên bàn điều khiển và trên màn hình máy tính đặt tại phòng điều khiển.

- Phần mềm điều khiển chạy trên hệ điều hành Windows XP, win 7 với các dòng máy tính cá nhân thông dụng. Giao diện của phần mềm mô tả sơ đồ công nghệ toàn bộ hệ thống cân băng, ngôn ngữ sử dụng trong phần mềm hoàn toàn bằng tiếng Việt.

Hệ thống thiết bị trong cân băng tải định lượng

Bộ điều khiển cân băng tải định lượng

- Model: CB900K

- Hãng sản xuất: Chimey- Hồng Kông

- Tình trạng: Mới 100%

- Tiêu chuẩn: Châu Âu

- Tích hợp trong các ứng dụng cân băng tải

- Kết nối với máy tính qua chuẩn Rs232 hoặc Rs485

Thông số chính

- Nguồn cấp: 110-220Vac

- Công suất: 9VA

- Bộ lọc nguồn: có

- Nhiệt độ làm việc: 0 độ C đến 50 độ C

- Đồng hồ, lịch: có tích hợp

- Bảng nút bấm số: có tích hợp

- Hiển thị: 02 bảng hiển thị

- Kết nối cảm biến lực: có tích hợp

- Nguồn cấp cho cảm biến lực: 10Vdc

- Kết nối bộ phát xung: có tích hợp

- Nguồn cấp cho bộ phát xung: 12Vdc

- Tần số làm việc lớn nhất: 20Khz

- Đầu ra điều khiển: 0-10Vdc, 4-20mA

- Tốc độ chuyền thông: 9600 bps

- Kích thước: WxHxD 198x96x200

- Trọng lượng: 2.5Kg



Biến Tần – Invertor

- Model VFD- C200

- Hãng sản xuất Delta

- Tích hợp bộ lập trình PLC Delta với công suất 5.000 steps.

- Tích hợp bộ hãm.

- Hỗ trợ giao thức truyền thông MODBUS RS-485 và CANopen (Slave).

- Bàn phím đèn LED độ sáng cao cùng một cáp mở rộng của Series VFD-E/M/B để tối đa hóa khoảng cách hoạt động.

- Hỗ trợ điều khiển vòng hở của động cơ nam châm vĩnh cửu (PMSensorless).

- Hai  xung đầu vào  tốc độ  cao MI7 và MI8 tích hợp với tốc độ tối đa lên đến 33kHz.

- Hai xung đầu ra  tốc độ cao  DFM1 và DFM2  với tốc độ tối đa lên đến 33kHz.

- Với công nghệ mạch in tiên tiến nhất giúp chống nhiệt, chống bụi bẩn và nhiều tính năng bảo vệ toàn diện khác.

- C200 Series frame A hỗ trợ cài đặt khung tường.

- Đặc biệt, VFD-C200 Series thiết kế nhỏ gọn, tiết kiệm không gian.



Cảm biến lực - Loadcell

- Model: Loadcell HSX

- Hãng sản xuất: keli

- Nơi sản xuất : Trung quốc ( hàng nhập khẩu đầy đủ CO, CQ)

- Tải trọng : 50, 100, 150, 300kg

- Tính ổn định cao, sai số nhỏ nhất, độ nhạy cao.

- Có khả năng chống ẩm, chống nước cao.

- Ứng dụng: cân đóng bao, cân băng tải.



Bộ phát xung- Encoder

- Model: E30S

- Hãng: Autonic

- Tiêu chuẩn: Châu âu

- Tình trạng thiết bị: mới 100%

- Tính năng cản nhận chuyển động quay

Thông số chính

- Nguồn cấp: 12Vdc đến 24Vdc

- Dòng tiêu lớn nhất: 70mA

- Độ phân giải: 256 xung, 100 xung, 720xung

- Cấu hình đầu ra: PNP – Tích cực dương

- Tần số làm việc lớn nhất: 20kHz

- Tốc độ quay lớn nhất: 5000 vòng/phút

- Chất liệu vỏ: Nhôm

- Trọng lượng: 300g



Động Cơ

Động cơ 3 pha dùng trong cân băng

- Model: 4K90L

- Hãng sản xuất: Viet-Hung

- Tiêu chuẩn: Châu âu

- Tình trạng thiết bị: mới 100%

Thông số chính

- Công suất: 1.5KW

- Tốc độ định mức: 1420 vòng/ phút

- Điện áp: tam giác/sao 220/ 380 Vac, 50Hz

- Dòng điện: 8,66/5A

- Hiệu suất: 80%

- Hệ số cos: 0.85...




Hiện nay việc đảm bảo chất lượng cho mỗi sản phẩm là một việc làm rất quan trọng trong các doanh nghiệp. Do đó yêu cầu đặt ra là phải làm sao cho các sản phẩm đó phải có chất lượng và mẫu mã giống nhau. Vì vậy nhà sản xuất phải lắm bắt và kiểm soát được các thông số kỹ thuật, tỷ lệ pha trộn được cài đặt chính xác. Việc hiệu chỉnh các thông số đầu vào cũng như đầu ra phải dễ thực hiện và thuận lợi cho người sản xuất và người điều khiển trung tâm. Mọi nhu cầu xin vui lòng liên hệ tới hotline của công ty Tân Phát chúng tôi để được hỗ trợ tốt hơn.


Sơ đồ hoạt động và hình ảnh thực tế trạm cân băng định lượng

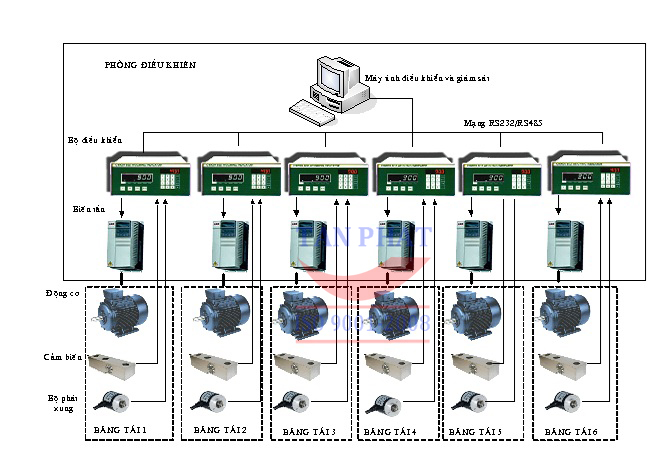

Sơ đồ cầu trúc hệ thống cân băng tải định lượng tự động.

dây truyền cân băng tải

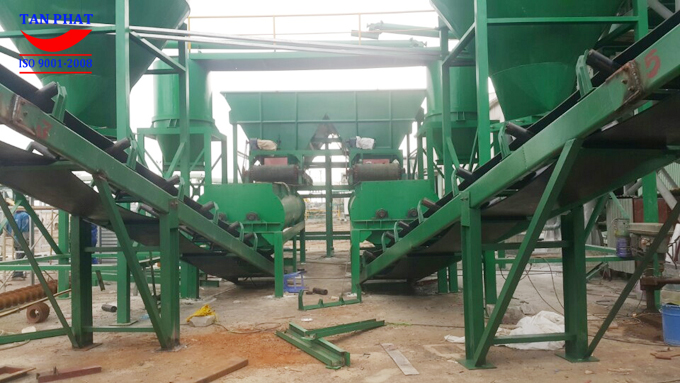

Ảnh thực tế hệ thống can bang tai dinh luong tu dong tại công trường Tân Phát làm chủ đầu tư.
cân băng tải


cân băng định lượng

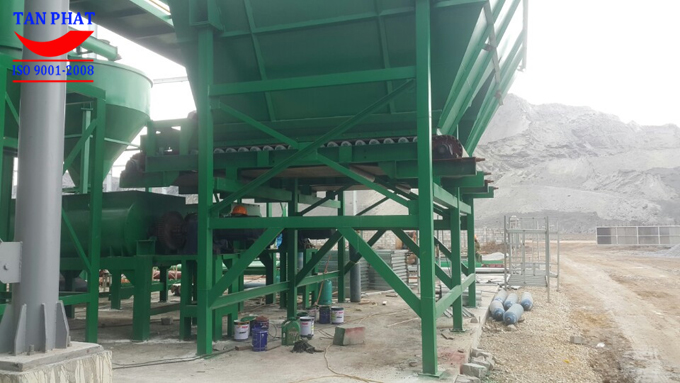

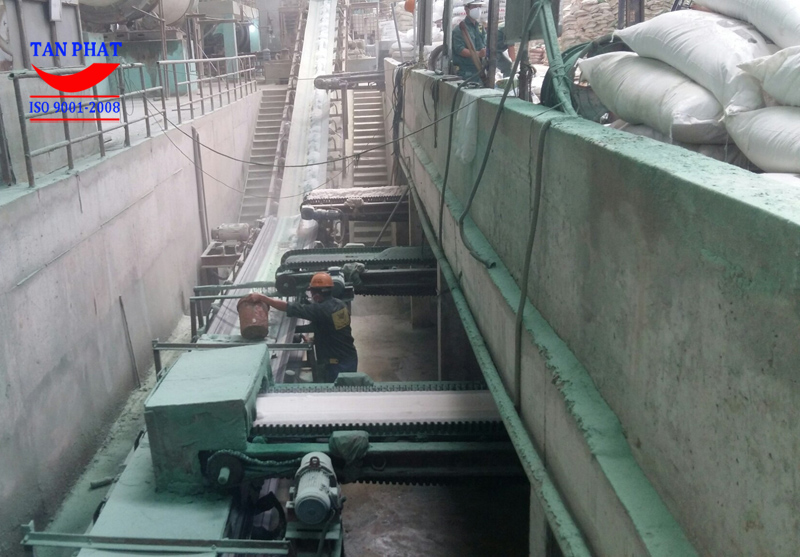

Hệ thống trạm được thi công tại cảng Đình Vũ, Hải Phòng.




tủ điều khiển bân băng tải
Tủ điện điều khiển hệ thống cân băng tải tự động

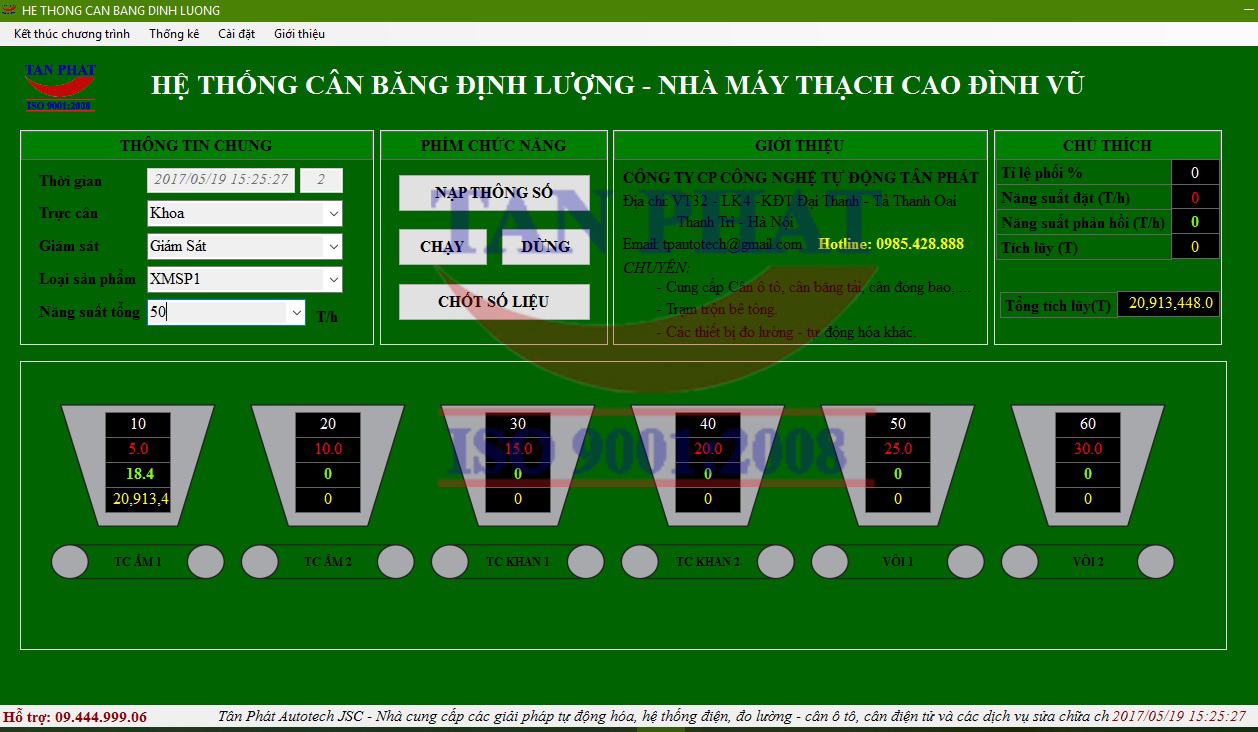

Hình ảnh phần mềm điều khiển cân băng định lượng nhà máy thạch cao với hệ thống điều khiển 6 thành phần băng tải định lượng.

Tài liệu điều khiển cân băng tải định lượng.

Công ty chúng tôi sau khi bàn giao xong phần cơ khí lắp đặt, chúng tôi sẽ bàn giao hướng dẫn sử dụng chi tiết nhất cho khách hàng với đầy đủ tài liệu hướng dẫn sử dụng, tài liệu điều khiển cân băng, kết cấu, cấu tạo cân băng tải định lượng. Đào tạo, bàn giao kỹ thuật điều khiển hệ thống, tất cả đều được bàn giao tận tay nhân viên kỹ thuật công ty khách hàng. Đảm bảo điều kiện bàn giao công nghệ, tài liệu theo đúng cam kết.

Hãy đến với Công ty CP Công nghệ Tự động Tân Phát ngay hôm nay khi quý khách có nhu cầu lắp đặt hệ thống cân băng tải định lượng hay bất kỳ hệ thống cân định lượng nguyên liệu công nghiệp nào khác. Chúng tôi đảm bảo sẽ hoàn thiện tới tay khách hàng sản phảm tốt nhất.
