Loadcell HSX ( cảm biến lực dạng xoắn)

Loadcell HSX

+ Model: HSX

+ Hãng sản xuất: keli

+ Nơi sản xuất : Trung quốc ( hàng nhập khẩu đầy đủ CO, CQ)

+ Tải trọng : 50, 60 100, 150, 300kg

+ Tính ổn định cao, sai số nhỏ nhất, độ nhạy cao.

+ Có khả năng chống ẩm, chống nước cao.

+ Ứng dụng: cân đóng bao, cân băng tải.

+ Độ phân giải 2.0+-0.002mV/V

+ Điện trở đầu vào 400+-20 Ω

+ Điện trở đầu ra 352+-3 Ω

+ Điện trở cách điện: ≥ 5000MΩ

+ Nhiệt độ hoạt động: -10C - 40C

+ Quá tải an toàn: 150% F. S

Thông số kỹ thuật chi tiết của loadcell HSX

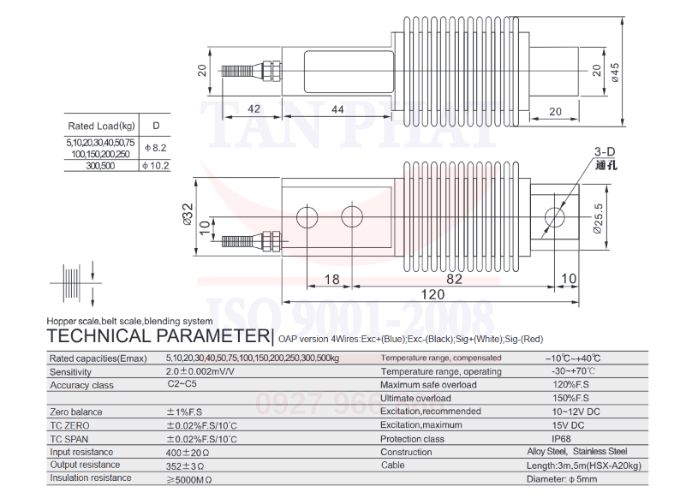

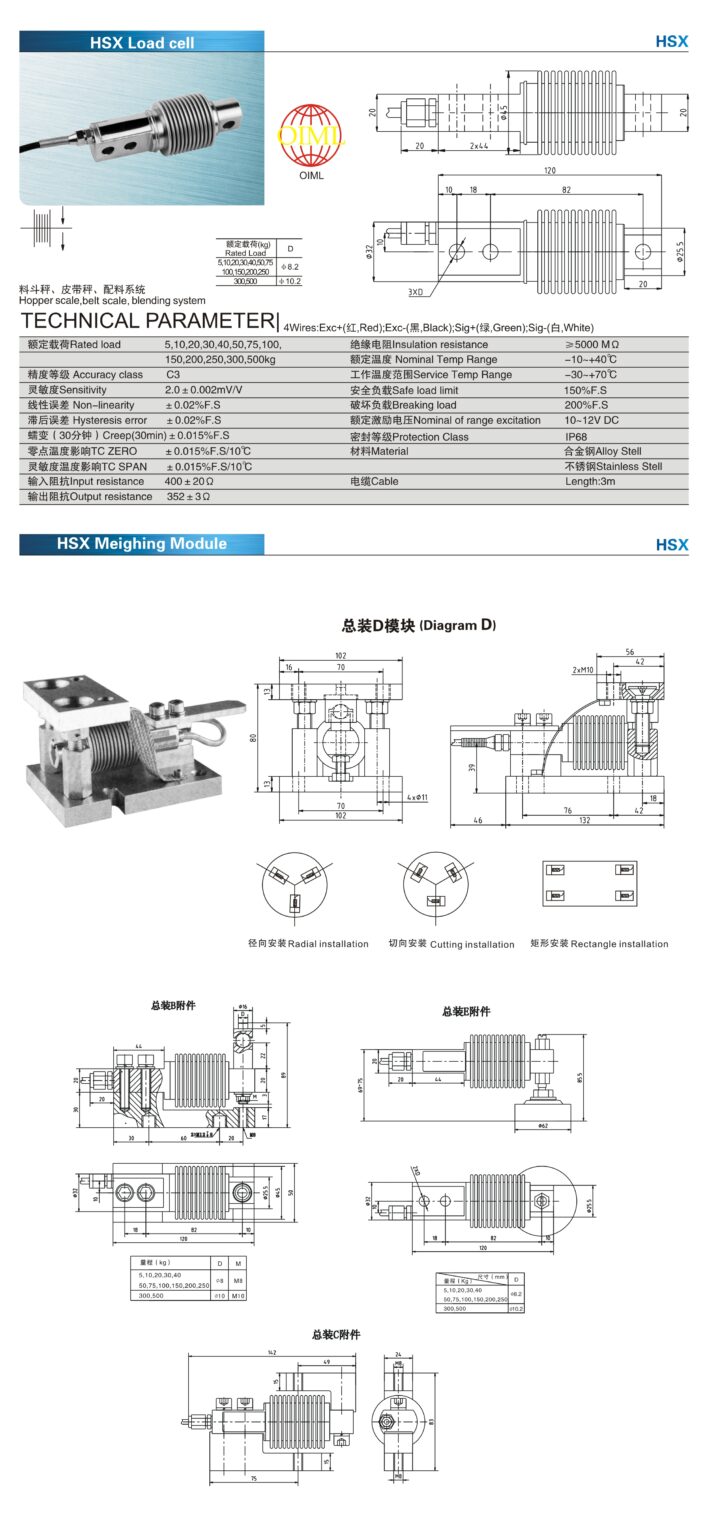

                                           Thông số kỹ thuật theo catalog của hãng

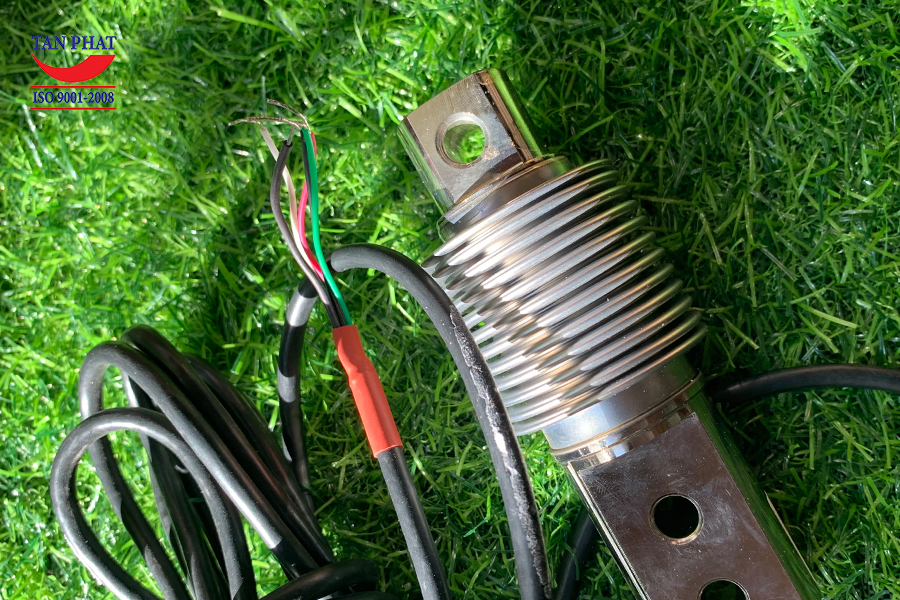

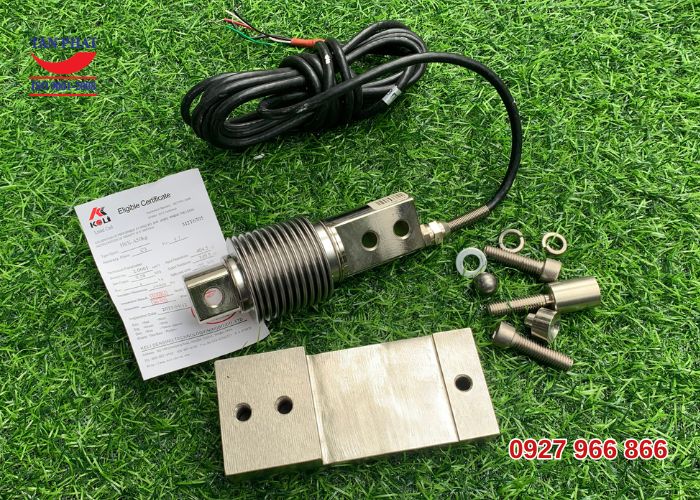

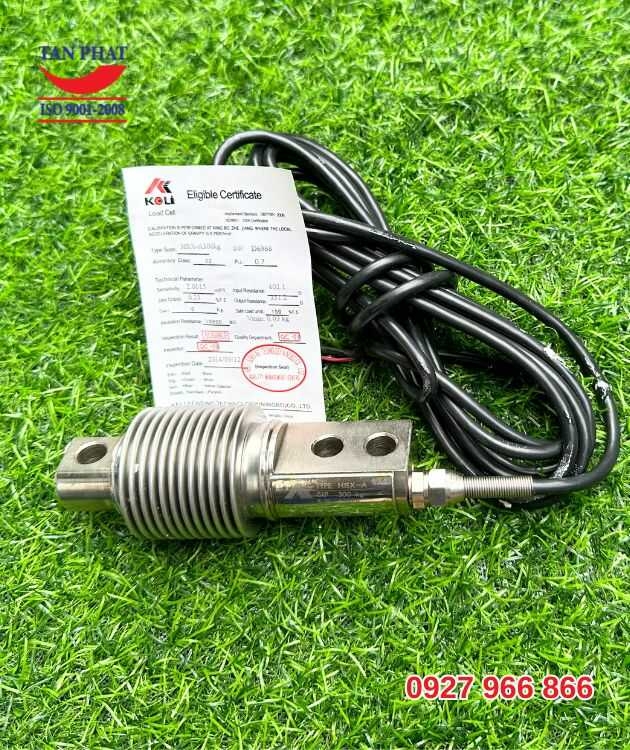

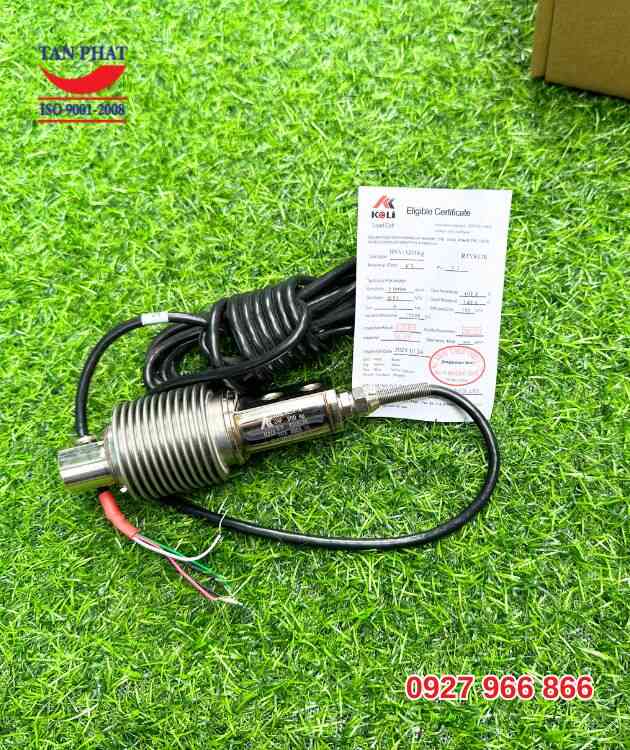

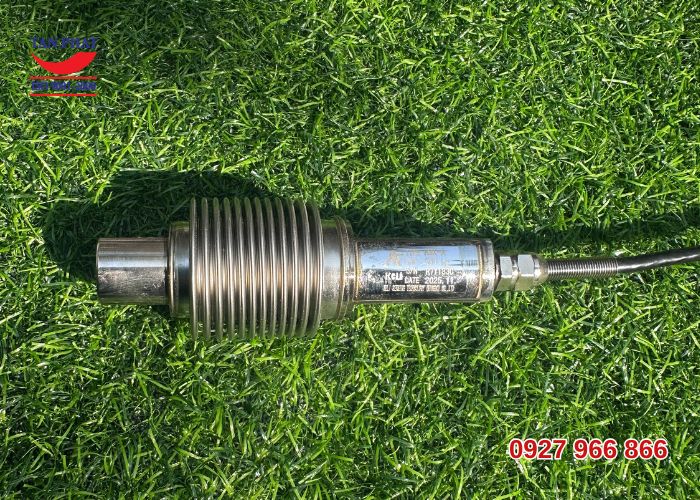

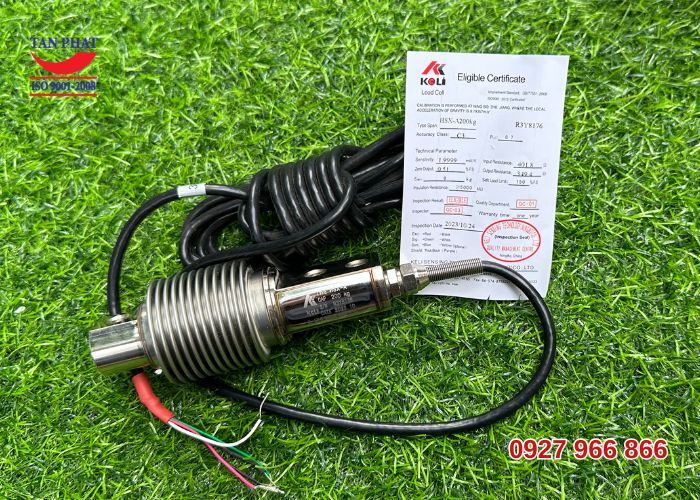

Hình ảnh thực tế bộ cảm biến lực HSX 50kg được chụp hình thực tế tại công ty Tân Phát

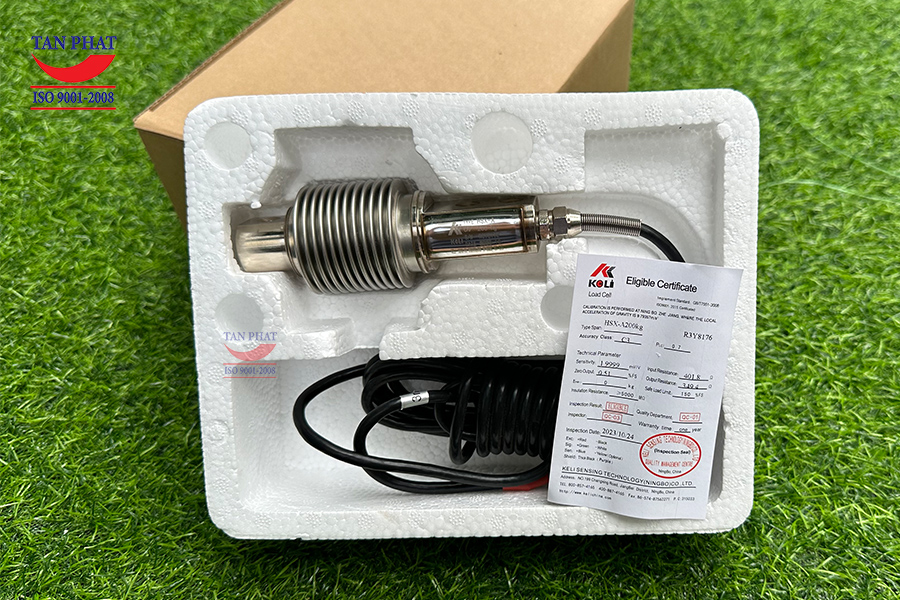

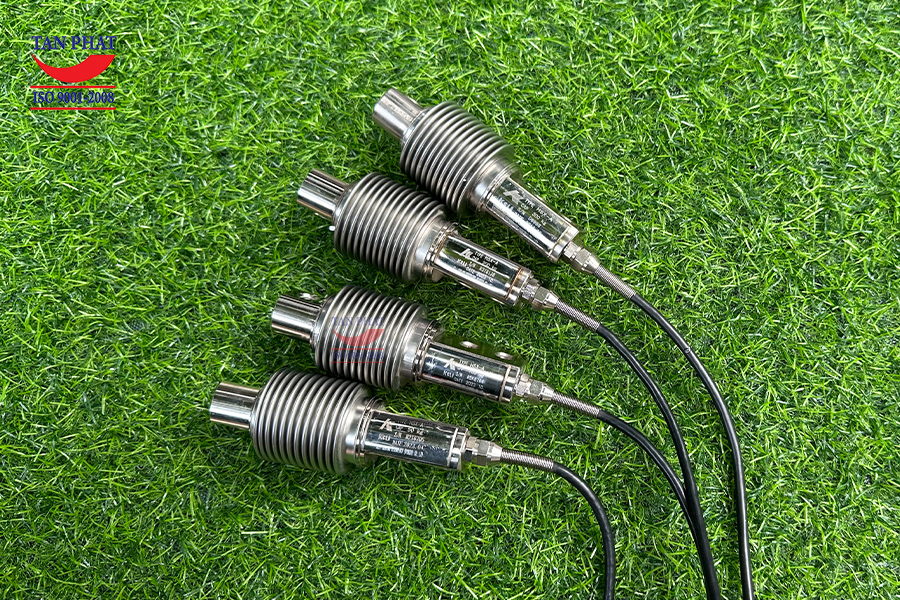

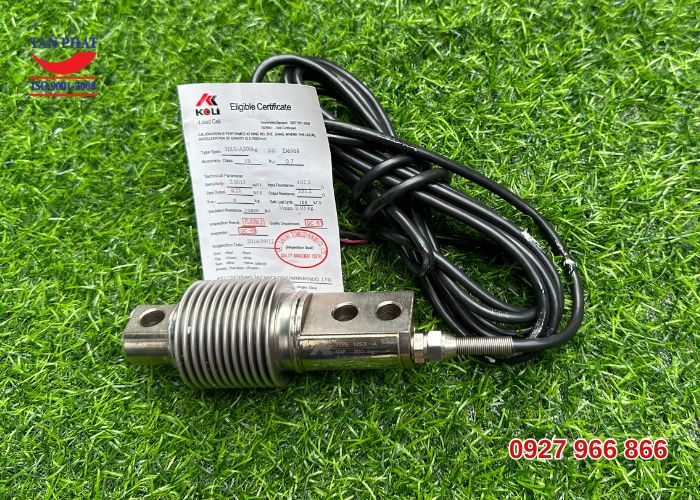

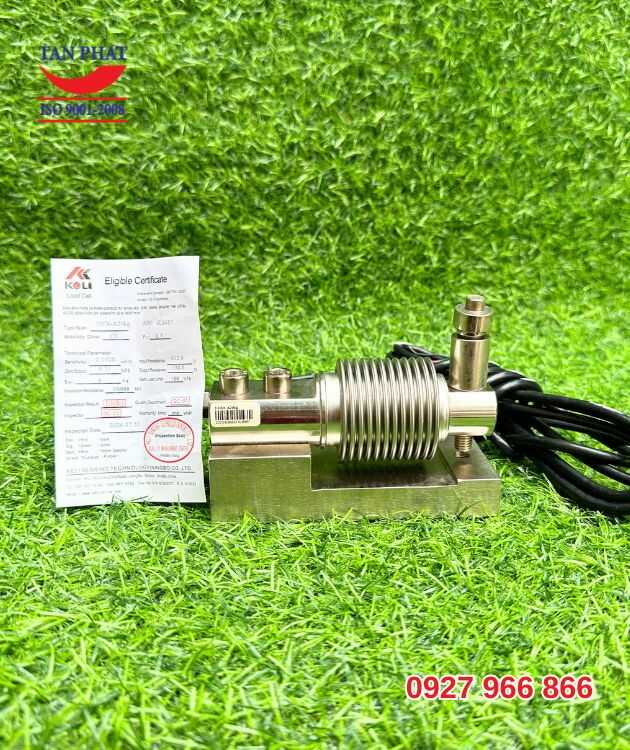

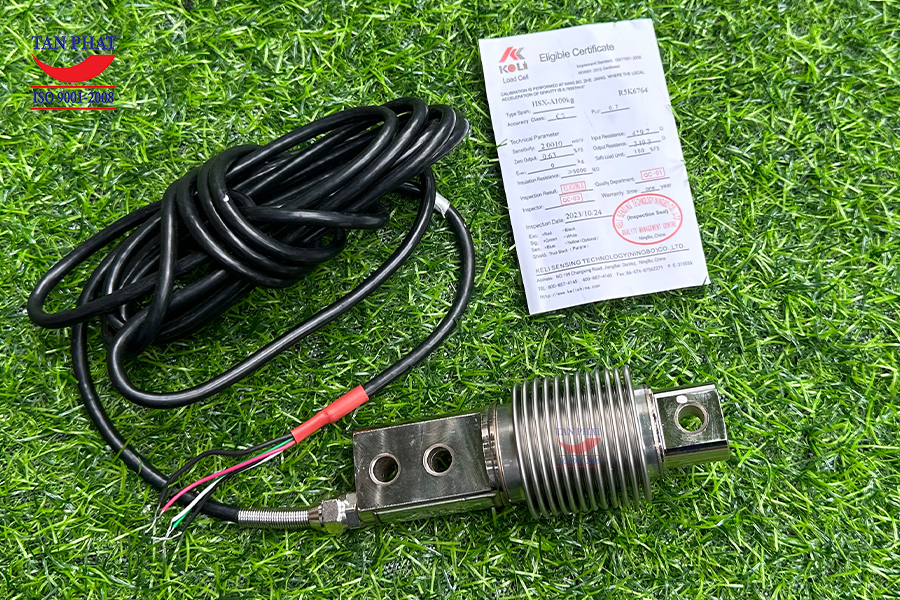

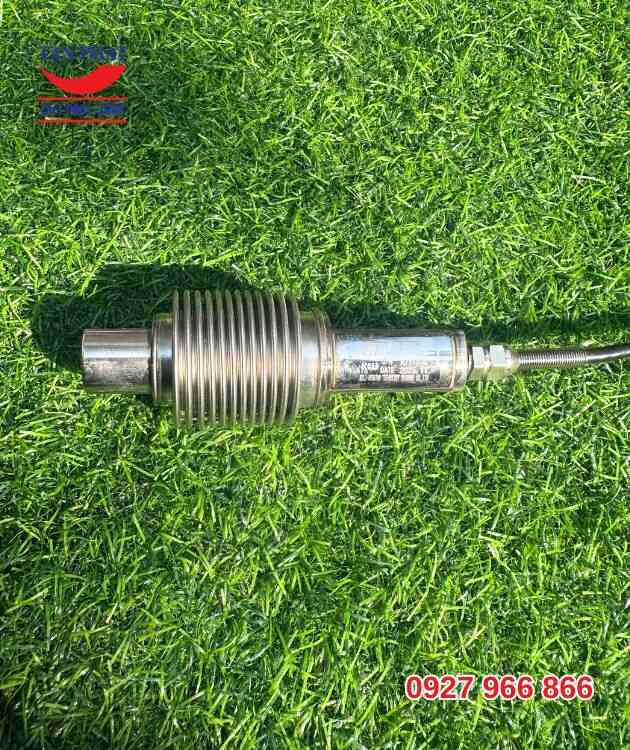

Một góc hình chụp thực tế khác về bộ cảm biến lực HSX dạng xoắn.

Cách lắp đặt và sử dụng loadcell HSX dạng xoắn

Cảm biến lực HSX có 5 dây tương ứng với các màu: Đỏ, đen, xanh, Trắng, Tím. Các dây của loadcell được kết nối vào hệ thống cân theo qui tắc như sau:

Đỏ - Dương nguồn ( EX+)

Đen - Âm nguồn ( EX-)

Xanh - Dương tín hiệu ( Sig+)

Trắng - Âm tín hiệu ( Sig-)

Tím - Trống nhiễu ( Shi)

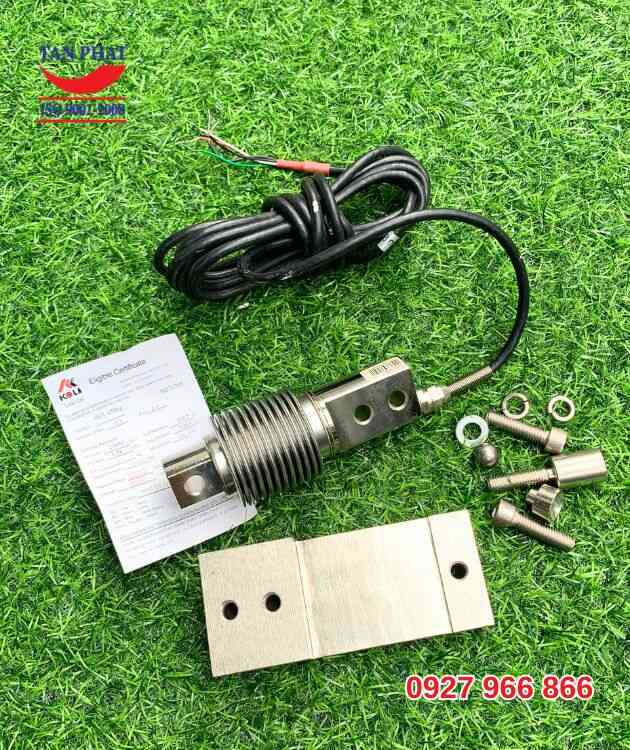

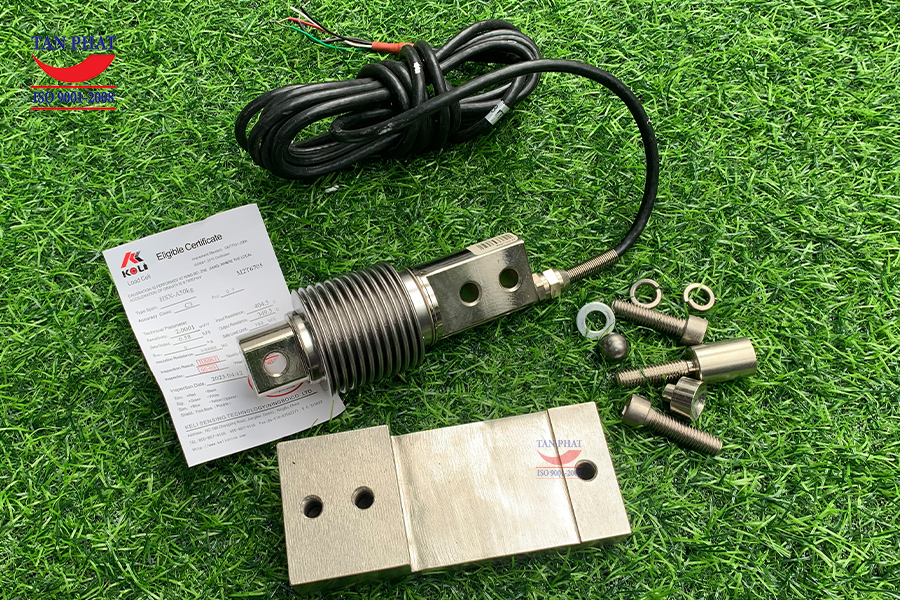

Loadcell HSX là dòng loadcell dạng xoắn được ứng dụng chủ yếu trong các ứng dụng cân băng tải. Loadcell có bộ phụ kiện đi kèm tuy nhiên rất ít khách hàng có nhu cầu nên nếu quý khách hàng có nhu cầu xin vui lòng gửi yêu cầu thêm tới can dien tu tan phat
