ĐẦU CÂN ĐIỆN TỬ CB900K
Dòng đầu cân được thiết kế và chế tạo dựa trên công nghệ mới nhất của Nhật Bản, ứng dụng phổ biến trong các hệ thống cân băng định lượng hiện nay. Đầu cân băng định lượng CB900K sở hữu nhiều tính năng năng vượt trội đã được khẳng định như: Hiển thị chính xác khối lượng, lưu lượng, tích hợp sẵn chuẩn truyền thông công nghiệp RS232/RS485 cho phép hiển thị từ xa…Bởi vậy, CB900K luôn là lựa chọn hàng đầu cho những nhà tích hợp hệ thống khi giải quyết những bài toán về cân, đặc biệt là cân băng định lượng.

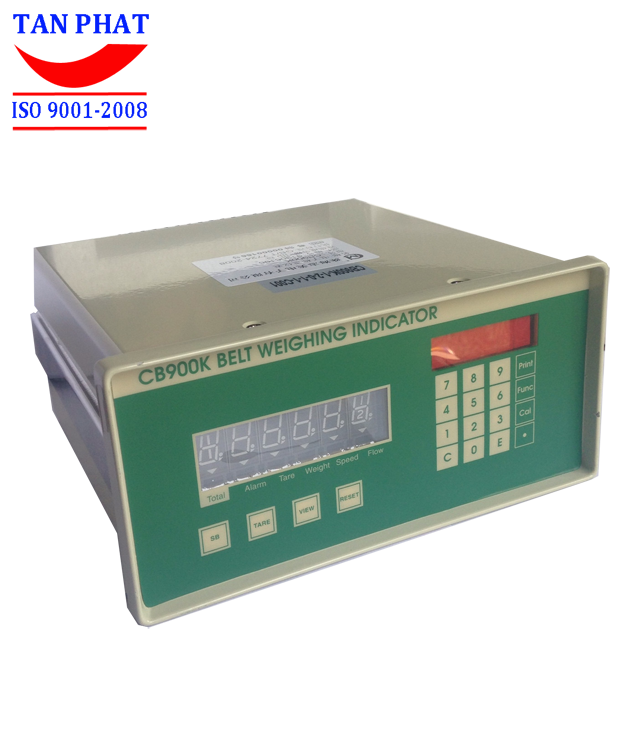

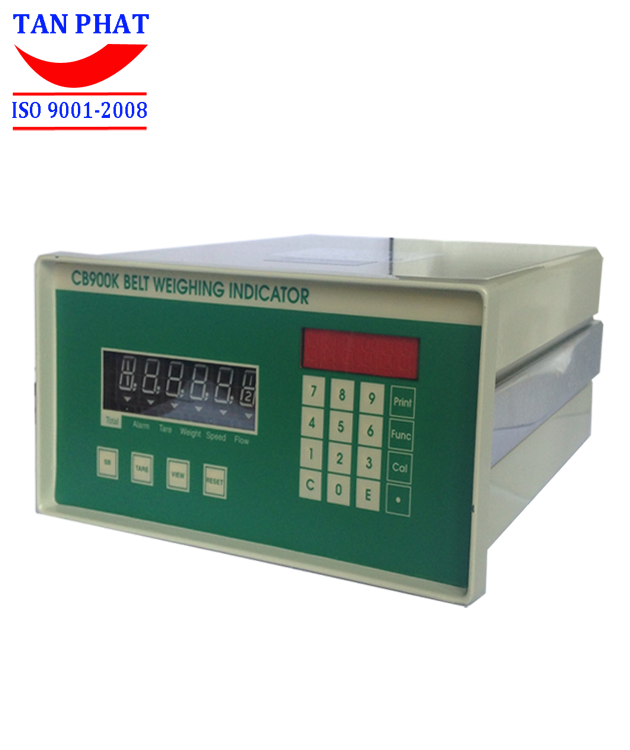

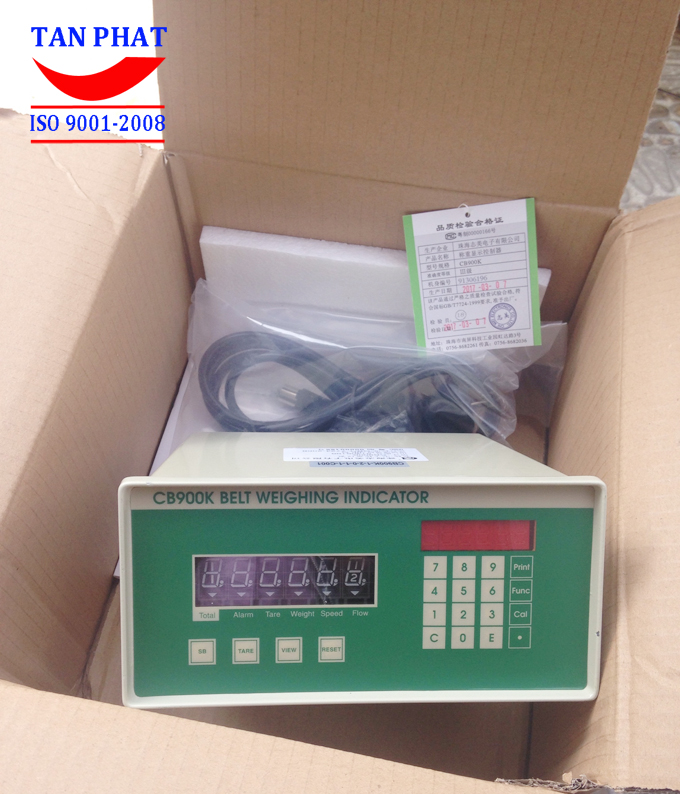

Hình ảnh thực tế: Đầu cân điện tử CB900K chính hãng
Thông tin cơ bản về đầu cân CB900K
- Model: CB900K
- Hãng sản xuất: Chimey- Hông Kông
- Tình trạng: Mới 100%
- Tiêu chuẩn: Châu Âu
- Lắp đặt chủ yếu trong các ứng dụng cân băng tải tự động
- Đầu cân băng định lượng CB900K kết nối với thiết bị ngoại vi qua chuẩn RS232 hoặc RS485
- Có tích hợp đồng hồ thời gian và bộ lọc nguồn.
- Có tích hợp kết nối với bộ xung phát (nguồn cấp bộ xung phát là 12VDC)
Thông số kỹ thuật đầu cân điện tử CB900K
Model | CB900K |
Nguồn điện cung cấp | 110-220VAC |
Công suất | 9VA |
Nhiệt độ làm việc | 0˚C đến 50˚C |
Giao diện hiển thị | 2 màn hình |
Tần số làm việc lớn nhất | 20Khz |
Đầu ra điều khiển | 0-10VDC, 4-20mA |
Tốc độ truyền thông | 9600 bps |
Kích thước đầu cân | 198 x 96 x 200 bps |
Trọng lượng | 2.5kg |
Nguồn cung cấp cho loadcell | 10VDC |
Nguồn cung cấp cho bộ phát xung | 12VDC |
Đầu cân băng tải định lượng CB900K
Hướng dẫn sử dụng đầu cân CB900K
- Phím bấm, sử dụng khi cần in các báo cáo về lưu lượng, tổng lượng tích luỹ, tốc độ băng, khối lượng hiện tại trên băng, đơn vị cân, khối lượng băng khi không chở liệu(khối lượng không tải).
- TARE : Phím bấm, sử dụng khi thiết lập thông số Tare trong quá trình hiệu chỉnh cân.(chỉ dùng trong quá trình cài đặt hiệu chỉnh lấy điểm Tare, tuyệt đối không ấn phím này khi cân đang hoạt động sản xuất bình thường )
- VIEW : phím bấm, sử dụng khi cần quan sát lần lượt từng tham số: Lưu lượng, tốc độ, khối lượng hiện tại trên băng, khối lượng không tải của băng, báo lỗi.
- C : phím bấm, sử dụng khi cần xoá giá trị đang cài đặt.
- E : phím bấm, sử dụng khi xác nhận giá trị cài đặt.
- RESET : phím bấm, sử dụng khi cần Reset lỗi hoặc giá trị tổng lượng tích luỹ hiển thị trên măt cân.
- 0 : phím bấm, sử dụng khi cần nhập giá trị 0.
- Func : phím bấm, sử dụng khi chọn lựa chức năng cài đặt.
- : phím bấm, sử dụng khi hiệu chỉnh cân.
- SB : phím bấm, sử dụng trong chế độ chờ.
- TXD(+) : điểm đấu dây (vị trí mặt sau đầu cân), sử dụng trong truyền thông nối tiếp RS232 hay RS485.
- RXD(-) : điểm đấu dây (vị trí mặt sau đầu cân), sử dụng trong truyền thông nối tiếp RS232 hay RS485.
- COM : chân chung khi sử dụng truyền thông RS232,RS485.
- 12V : chân 12V cấp nguồn Encoder.
- SPEED : đầu vào tốc độ, nhận tín hiệu từ Encoder.
- SP COM : chân chung, nối với Encoder.
- : đầu ra tương tự +.
- AN 1- : đầu ra tương tự -.
Cài đặt các tham số CB900K
1: Cài đặt tham số khối lượng : “Func”+”0”.
- Vị trí dấu phảy thập phân: chọn udp = 1.
- Độ rộng bước: chọn d = 1.
- Khối lượng lớn nhất : 5000.
- Đơn vị : chọn unit = 0 .
- Điểm Zero : chọn 0.
- Lọc nhiễu : chọn d.Flitr = 256.
- kỳ cập nhật : chọn dsp = 20.
- Khối lượng mặc định : chọn 0.
2: Cài đặt tham số tốc độ : “Func”+”1”.
- Vị trí dấu phảy thập phân: chọn udp = 3.
- Đơn vị : chọn 0.
- Tốc độ Min : đặt 0,01.
- Tốc độ mặc định : nhập vào tôc độ thực thu được.
- Tín hiệu đầu vào : chọn 0.
3: Quá trình hiệu chỉnh tốc độ:
+ Chạy băng tải và đo thời gian băng chạy 1 vòng hết bao nhiêu thời gian. Ví dụ băng có chu vi 4.2m chạy 1 vòng hết 25s, tức là tốc độ băng chạy 10.08m/p
+ Nhấn phím VIEW sang màn hình Speed.
+ Vào Func 1 (Func speed).
+ Nhấn E cho tới màn hình P.input và điều chỉnh thông số sao cho tốc độ hiển thị đạt được như tốc độ thực tế đã đo. Theo ví dụ trên là 10.080 sau đó nhân với 8 và nhập lại thông số P.input, nhấn E rồi RESET kết thúc quá trình hiệu chỉnh tốc độ.
4: Cài đặt tham số đầu ra tương tự : “Func”+”4”.
- Chọn chân đầu ra tương tự : chân 1(AL1)
- Loại tín hiệu đầu ra tương tự: Ana1.tp= cUr (loại dòng)
- Giá trị thấp nhất : Ana1.ze=0
- Giá trị cao nhất : Ana1.sp=20.
- Giá trịkhối lượng tương ứng với thông số Ana1.sp : Ana1.rd= 50,000.
5: Điều chỉnh lưu lượng : “Func”+”8”.
- Nhập lưu lượng chuẩn: hệ số Kq
- Chọn đường đặc tính tuyến tính : ON
- Lưu lượng danh định chuẩn:
- Lưu lượng trung bình.
- Lưu lượng trung bình chuẩn.
- Lưu lượng thấp.
- Lưu lượng cao.
- Tổng tích luỹ thấp.
- Tổng tích luỹ cao.
- Tổng tích luỹ đặt.
- Tốc độ thấp.
- Tốc độ cao.
Hiệu chỉnh tĩnh đầu cân.
Khi làm việc với cân, chúng ta bắt buộc phải tiến hành một quá trình gọi là hiệu chỉnh cân.Có hai bước phải thực hiện : hiệu chỉnh tĩnh và hiệu chỉnh động.
1: Quá trình hiệu chỉnh tĩnh :
- Hiệu chỉnh điểm ZERO (điểm không tải): ấn “E”
* Điều kiện tiến hành :
+ Băng đứng yên, không có vật lệu trên băng.
+ Độ nhậy của loacell phải nhỏ hơn 2mV/V.
- Hiệu chỉnh điểm SPAN (điểm có tải ) :
* Điều kiện tiến hành:
+ Khối lượng mẫu cân phải lớn hơn 10% khối lượng lớn nhất.
+ Mẫu cân phải được đặt ở chính giữa thanh gá loadcell.
+ Độ nhạy đầu vào trong khoảng 100 ~ 1000.
độ phân giải=tín hiệu vào/(giá trị điểm Span*hệ số nhân).
+ Độ nhạy đầu vào phải bé hơn 0,5MV/V.
Độ nhạy đầu vào = điện áp vào/độ phân giải.
2: Hiệu chỉnh động.
Các bước thực hiện :
- Xác định trọng lượng thực tế và trọng lượng đầu cân báo về.
- Vào Func 8 thay đổi hệ số Kq sao cho trọng lượng thực tế và trọng lượng đầu cân báo về trùng nhau.
- Công thức dùng thay đổi hệ số Kq: Kqmới = (1+ )xKqcũ /2.
- Trong đó M: trọng lượng thực tế, m trọng lượng đầu cân báo về.
Chú ý: Trong quá trình sử dụng cân phục vụ sản xuất :
- Sử dụng phím “VIEW” khi cần theo dõi các tham số trên mặt cân; phím “RESET” khi cần xoá bỏ lượng tổng tích luỹ hiển thị.
- Đầu cân CB900K cũng như các thiết bị khác trong hệ thống đều đã được cài đặt thông số phù hợp với thực tế sử dụng, do đó chúng tôi khuyến cáo người sử dụng không nên tự ý cài đặt, thay đổi lại thông số của thiết bị.
