NHẬN THẦU LẮP ĐẶT CÂN BĂNG TẢI ĐỊNH LƯỢNG TRONG NHÀ MÁY GẠCH

- Nhận thiết kế lắp đặt toàn bộ hệ thống

- Đảm bảo giá tốt nhất

- Dây chuyền vận hành ổn định

- Là công ty phân phối số 1 và duy nhất

-------

Giới thiệu hệ thống cân băng định lượng trong nhà máy sản xuất gạch tuynel, gạch men.

Ngày nay, trong các nhà máy sản xuất gạch hầu hết đã sử dụng các hệ thống máy mọc tự động hoàn toàn, tư từ khâu sản xuất, vào lò đến ra lò. Việc áp dụng các hệ thống robot điều khiển cho dây truyền khép kín này sẽ làm tăng công suất, giảm nhân công cho những công việc nặng nhọc, điều này giúp tăng doanh thu của nhà máy lên cao hơn rất nhiều so với các dây truyền sản xuất bán tự động trước kia.

Trong cả hệ thống vận hành của nhà máy gạch thì hệ thống cân băng định lượng, hệ thống điều chỉnh sản lượng đến vận tải nguyên liệu khép kín. Đây là một trong những cỗ máy cực kì quan trọng cho cả nhà máy mà không phải đơn vị nào cũng có thể cung cấp được. Một hệ thống cần có độ chính xác cao, vận hành ổn định nhất trong quá trình vận hành và sản xuất.

Công ty CP Công nghệ Tự động Tân Phát xin giới thiệu điến quý khách hệ thống cân băng định lượng áp dụng cho các hệ thống sản xuất gạch Tuynel, gạch men. Là đơn vị hàng đầu và là duy nhất hiện nay phân phối, lắp giáp, sản xuất hệ thống cân băng định lượng cho các hệ thống nhà máy gạch. Ngoài ra chúng tôi có thể lắp đặt cân băng định lượng cho các hệ thống bất kỳ khác.

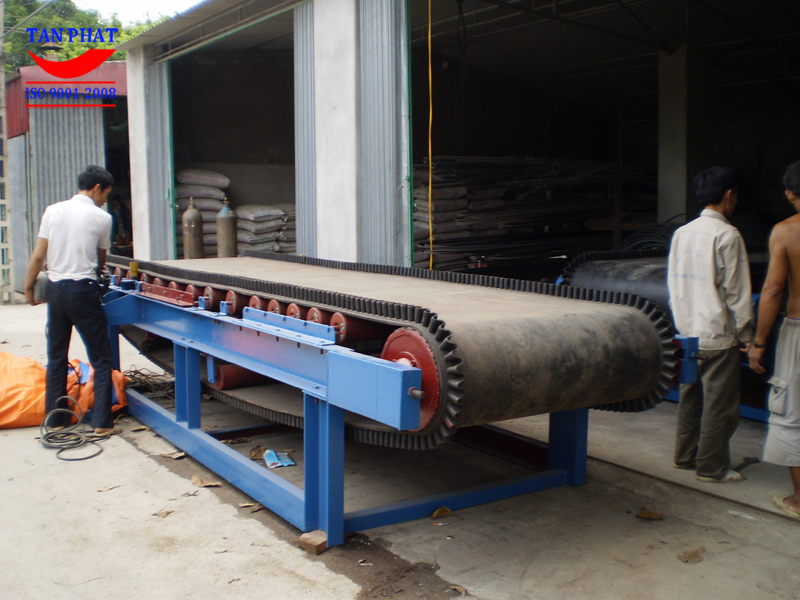

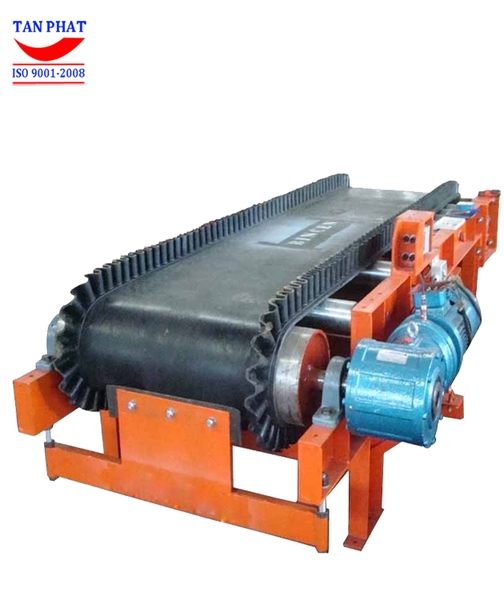

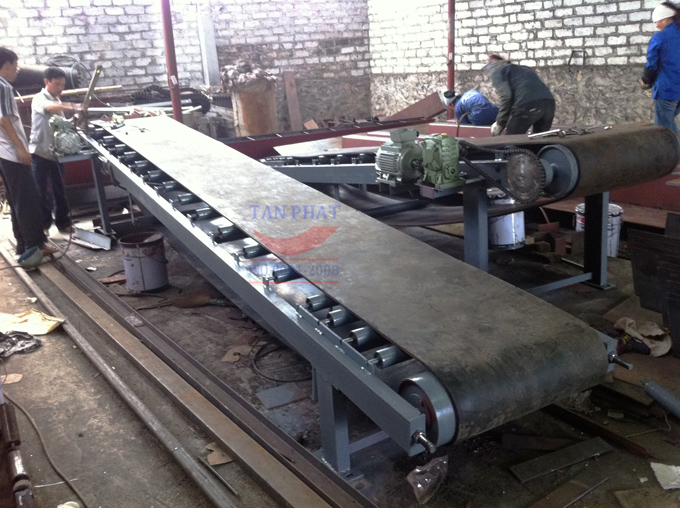

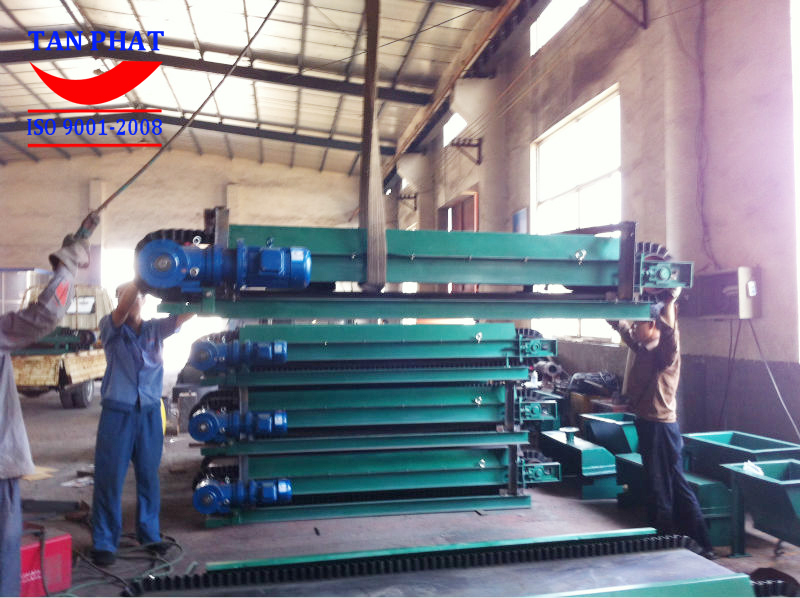

Hệ thống băng tải định lượng sản xuất tại công ty Cp Công nghệ Tự động Tân Phát.

Thông số kỹ thuật cơ bản của hệ thống cân băng định lượng

 Số lượng thành phần cân định lượng: 1 ÷ 12 (tuỳ theo yêu cầu).

- Hình thức định lượng: Cân băng tải theo định mức.

- Năng suất tối đa của một băng tải có thể đạt đến: 50 tấn/h, với mức tải phổ biến từ 5 tấn/h đến 50 tấn/h

- Sai số cân: < 1,0%

- Điều khiển định lượng tự động, bằng tay hoặc kết hợp.

- Cho phép thay đổi năng suất và tỷ lệ các thành phần bằng máy tính tại phòng điều khiển trung tâm hoặc tại màn hình cảm ứng.

- Tốc độ tối đa của các băng tải cân: 15 m/phút

- Tốc độ băng tải đo thông qua tốc độ động cơ chính xác tới 2cm / phút.

- Hiển thị số về lưu lượng vật liệu trên bàn điều khiển và trên màn hình máy tính đặt tại phòng điều khiển.

- Phần mềm điều khiển chạy trên hệ điều hành Windows XP, win 7 với các dòng máy tính cá nhân thông dụng. Giao diện của phần mềm mô tả sơ đồ công nghệ toàn bộ hệ thống cân băng, ngôn ngữ sử dụng trong phần mềm hoàn toàn bằng tiếng Việt.

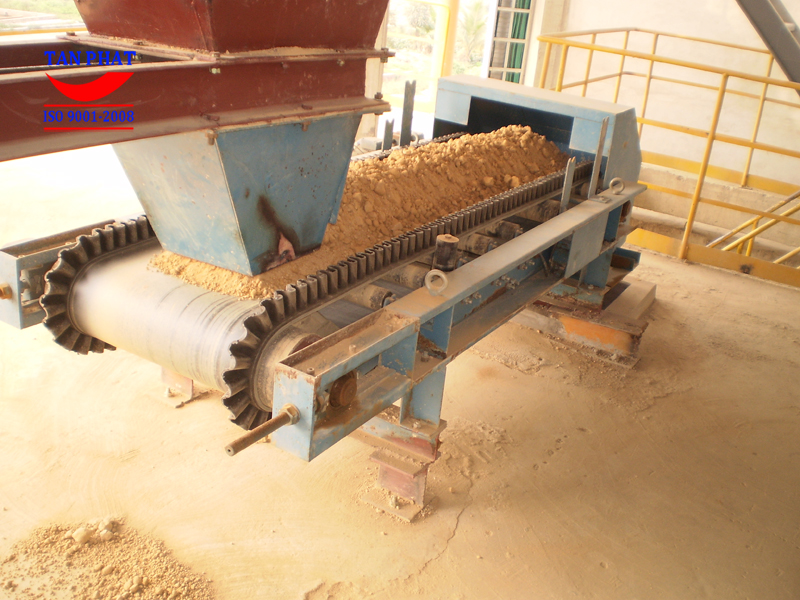

Hệ thống cân băng định lượng trong quá trình định lượng nguyên liệu trực tiếp vào máy trộn.

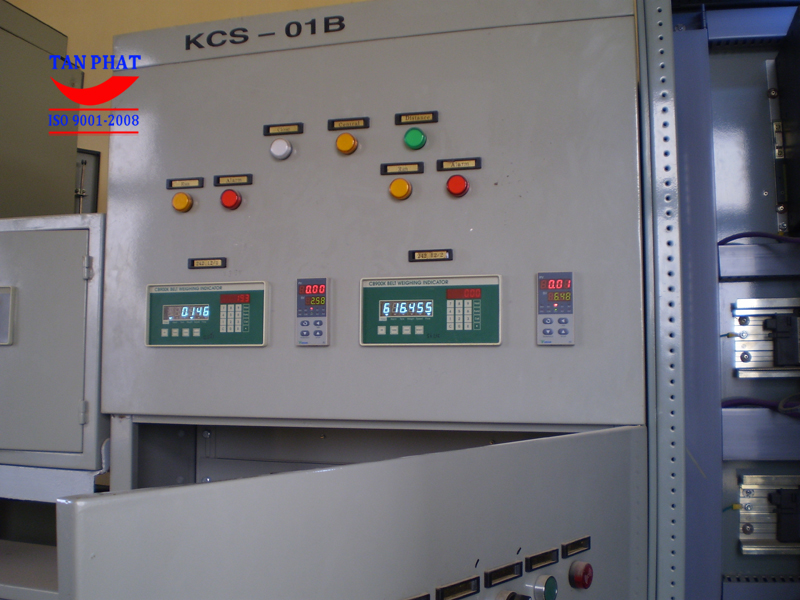

Hệ thống tủ điều khiển cân băng định lượng do công ty CP Công nghệ Tự động Tân Phát sản xuất, lắp giáp.

Hệ thống thiết bị điều khiển trong cân băng tải định lượng

Bộ điều khiển cân băng tải định lượng

- Model: CB900K

- Hãng sản xuất: Chimey- Hồng Kông

- Tình trạng: Mới 100%

- Tiêu chuẩn: Châu Âu

- Tích hợp trong các ứng dụng cân băng tải

- Kết nối với máy tính qua chuẩn Rs232 hoặc Rs485

Thông số chính

- Nguồn cấp: 110-220Vac

- Công suất: 9VA

- Bộ lọc nguồn: có

- Nhiệt độ làm việc: 0 độ C đến 50 độ C

- Đồng hồ, lịch: có tích hợp

- Bảng nút bấm số: có tích hợp

- Hiển thị: 02 bảng hiển thị

- Kết nối cảm biến lực: có tích hợp

- Nguồn cấp cho cảm biến lực: 10Vdc

- Kết nối bộ phát xung: có tích hợp

- Nguồn cấp cho bộ phát xung: 12Vdc

- Tần số làm việc lớn nhất: 20Khz

- Đầu ra điều khiển: 0-10Vdc, 4-20mA

- Tốc độ chuyền thông: 9600 bps

- Kích thước: WxHxD 198x96x200

- Trọng lượng: 2.5Kg



Biến Tần – Invertor

- Model VFD- C200

- Hãng sản xuất Delta

- Tích hợp bộ lập trình PLC Delta với công suất 5.000 steps.

- Tích hợp bộ hãm.

- Hỗ trợ giao thức truyền thông MODBUS RS-485 và CANopen (Slave).

- Bàn phím đèn LED độ sáng cao cùng một cáp mở rộng của Series VFD-E/M/B để tối đa hóa khoảng cách hoạt động.

- Hỗ trợ điều khiển vòng hở của động cơ nam châm vĩnh cửu (PMSensorless).

- Hai  xung đầu vào  tốc độ  cao MI7 và MI8 tích hợp với tốc độ tối đa lên đến 33kHz.

- Hai xung đầu ra  tốc độ cao  DFM1 và DFM2  với tốc độ tối đa lên đến 33kHz.

- Với công nghệ mạch in tiên tiến nhất giúp chống nhiệt, chống bụi bẩn và nhiều tính năng bảo vệ toàn diện khác.

- C200 Series frame A hỗ trợ cài đặt khung tường.

- Đặc biệt, VFD-C200 Series thiết kế nhỏ gọn, tiết kiệm không gian.



Cảm biến lực - Loadcell

- Model: Loadcell HSX

- Hãng sản xuất: keli

- Nơi sản xuất : Trung quốc ( hàng nhập khẩu đầy đủ CO, CQ)

- Tải trọng : 50, 100, 150, 300kg

- Tính ổn định cao, sai số nhỏ nhất, độ nhạy cao.

- Có khả năng chống ẩm, chống nước cao.

- Ứng dụng: cân đóng bao, cân băng tải.



Bộ phát xung- Encoder

- Model: E30S

- Hãng: Autonic

- Tiêu chuẩn: Châu âu

- Tình trạng thiết bị: mới 100%

- Tính năng cản nhận chuyển động quay

Thông số chính

- Nguồn cấp: 12Vdc đến 24Vdc

- Dòng tiêu lớn nhất: 70mA

- Độ phân giải: 256 xung, 100 xung, 720xung

- Cấu hình đầu ra: PNP – Tích cực dương

- Tần số làm việc lớn nhất: 20kHz

- Tốc độ quay lớn nhất: 5000 vòng/phút

- Chất liệu vỏ: Nhôm

- Trọng lượng: 300g



Động Cơ

Động cơ 3 pha dùng trong cân băng

- Model: 4K90L

- Hãng sản xuất: Viet-Hung

- Tiêu chuẩn: Châu âu

- Tình trạng thiết bị: mới 100%

Thông số chính

- Công suất: 1.5KW

- Tốc độ định mức: 1420 vòng/ phút

- Điện áp: tam giác/sao 220/ 380 Vac, 50Hz

- Dòng điện: 8,66/5A

- Hiệu suất: 80%

- Hệ số cos: 0.85...





Với những thông số và linh kiện trên đây là những gì mà cấu tạo lên cả một hệ thống điều khiển cân băng định lượng đã phần nào giúp cho quý vị và khách hàng hiểu được cấu tao cũng như tính năng của trạm cân băng. Để cả hệ thống có thể đi vào hoạt  động một cách ổn định thì chúng tôi còn phải trải qua rất nhiều công đoạn khác nhau, từ sản xuất đến lắp giáp. Tất cả đều phải tra qua các công lắp giáp kiểm định đoạn chính xác nhất.
