Hệ thống cân băng định lượng chế biến khoáng sản

Liên hệ
MÔ TẢ:

Mẫu hệ thống cân băng định lượng chế biến khoáng sản được cung cấp bởi Công ty Cổ phần Công nghệ Tự động Tân Phát với chất lượng và giá thành tốt nhất cho quý khách hàng. Cân đảm bảo dây chuyền hoạt động linh hoạt với công suất từ......

 NHẬN THẦU LẮP ĐẶT CÂN BĂNG TẢI ĐỊNH LƯỢNG TRONG CÁC HỆ THỐNG DÂY CHUYỀN CHẾ BIẾN KHOÁNG SẢN

  •  Nhận thiết kế lắp đặt toàn bộ hệ thống cân băng
  •  Đảm bảo giá tốt nhất
  •  Dây chuyền vận hành ổn định
  •  Là công ty phân phối số 1 và duy nhất

Giới thiệu hệ thống cân băng định lượng

Cân băng định lượng là gì? Là hệ thống  cân điện tử dạng động, việc cân sản phẩm, nguyên liệu trực tiếp trong quá trình sản xuất, trong quá trình vận chuyển nguyên liệu trên băng tải. Hệ thống cân băng định lượng được ứng dụng phổ biến với các nhà máy sản xuất xi măng, các hệ thống chiế biến khoáng sản (Đá, Quặng, Xi măng, Than đá...), các nhà máy luyện gang thép.

Tại Công ty CP Công nghệ Tự động Tân Phát với hệ thống cân băng tải định lượng, các hệ thống cân tích hợp dạng động, ... Các sản phẩm của chúng tôi được thiết kế tiêu chuẩn và chắc chắn để có ứng dụng rộng rãi vào môi trường làm việc khắc nghiệt như trong các ngành khai thác, chế biến khoáng sản, chế biến Xi măng và Khai khoáng.

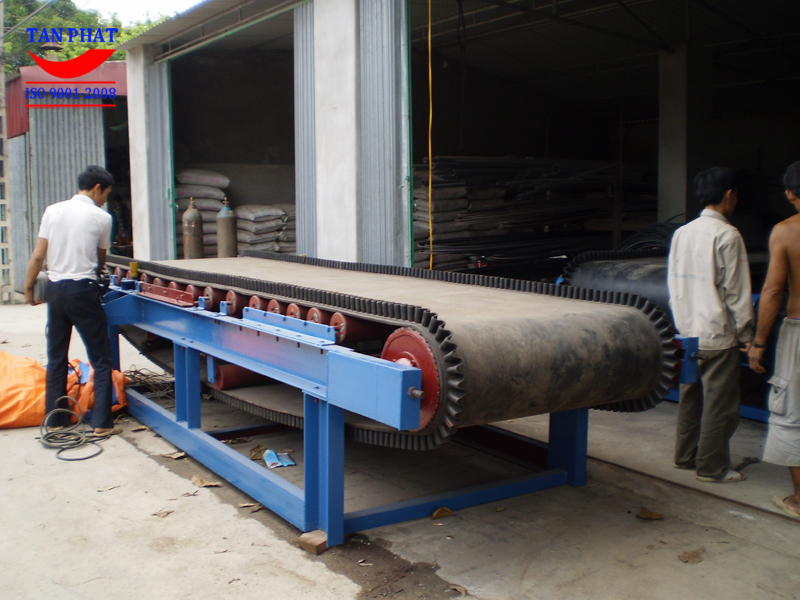

Hình ảnh: Sản xuất cân cân băng định lượng

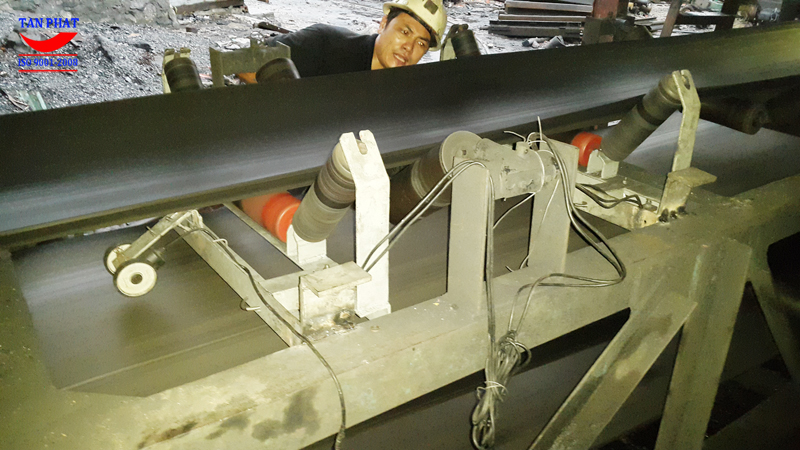

Hình ảnh: Quá trình vận hành băng tải với 2 bộ gá con lăn có gắn thiết bị cảm biến lức và thiết bị encoder đo tốc độ chuyển động quay.

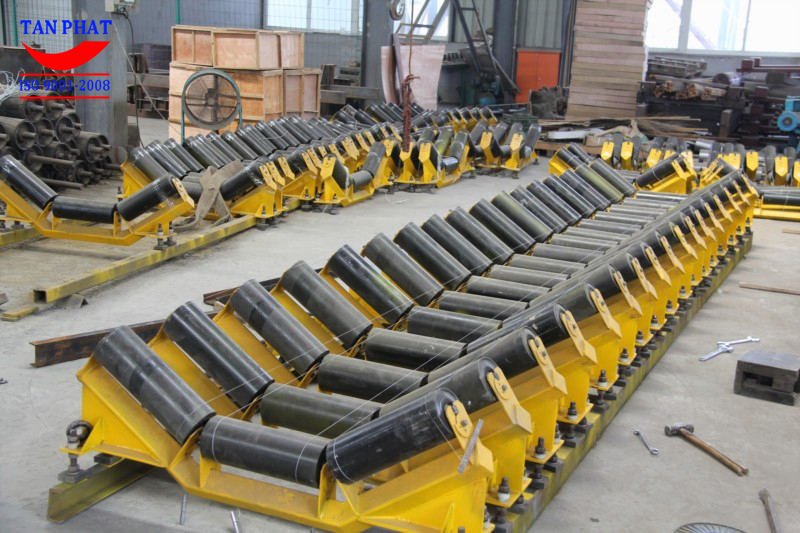

Hình ảnh minh họa: Hệ thống cân băng định lượng chế biến khoáng sản

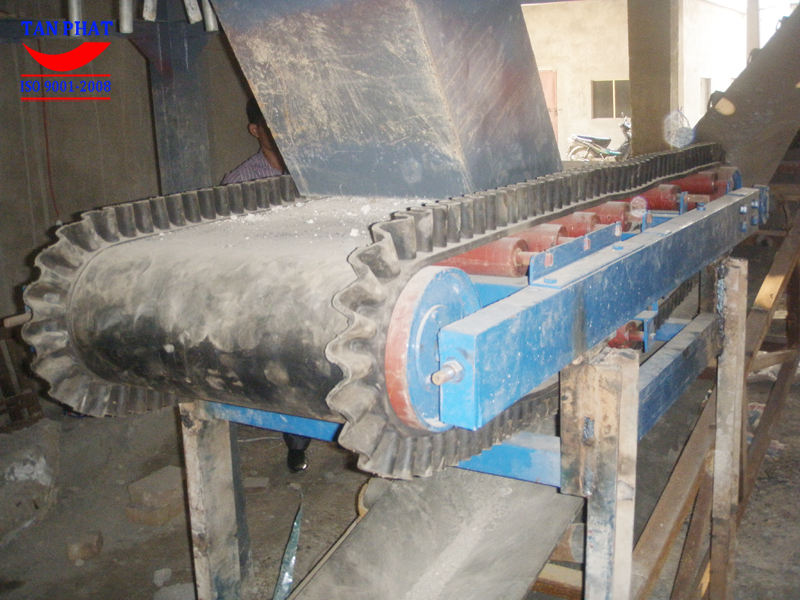

Hình ảnh: Cân băng định lượng chế biến khoáng sản

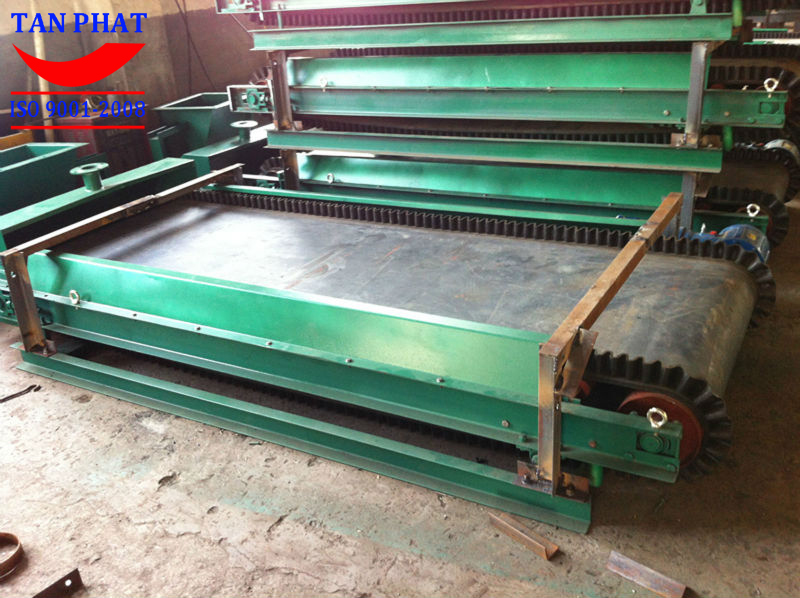

Hình ảnh: Sản xuất cân băng định lượng chế biến khoáng sản

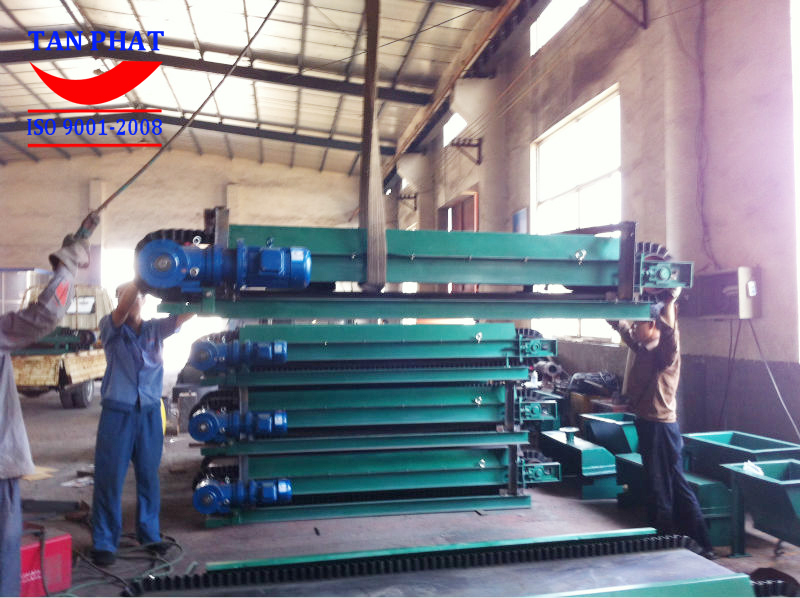

Hình ảnh: Cân băng định lượng tại xưởng sản xuất Tân Phát.

Thông số kỹ thuật cơ bản của hệ thống cân băng định lượng

 Số lượng thành phần cân định lượng: 1 ÷ 12 (tuỳ theo yêu cầu).

- Hình thức định lượng: Cân băng tải theo định mức.

- Năng suất tối đa của một băng tải có thể đạt đến: 50 t/ h

- Sai số cân: < 1,0%

- Điều khiển định lượng tự động, bằng tay hoặc kết hợp.

- Cho phép thay đổi năng suất và tỷ lệ các thành phần bằng máy tính tại phòng điều khiển trung tâm hoặc tại màn hình cảm ứng.

- Tốc độ tối đa của các băng tải cân: 15 m/phút

- Tốc độ băng tải đo thông qua tốc độ động cơ chính xác tới 2cm / phút.

- Hiển thị số về lưu lượng vật liệu trên bàn điều khiển và trên màn hình máy tính đặt tại phòng điều khiển.

- Phần mềm điều khiển chạy trên hệ điều hành Windows XP, win 7 với các dòng máy tính cá nhân thông dụng. Giao diện của phần mềm mô tả sơ đồ công nghệ toàn bộ hệ thống cân băng, ngôn ngữ sử dụng trong phần mềm hoàn toàn bằng tiếng Việt.

Hệ thống thiết bị trong cân băng tải định lượng

Bộ điều khiển cân băng tải định lượng

- Model: CB900K

- Hãng sản xuất: Chimey- Hồng Kông

- Tình trạng: Mới 100%

- Tiêu chuẩn: Châu Âu

- Tích hợp trong các ứng dụng cân băng tải

- Kết nối với máy tính qua chuẩn Rs232 hoặc Rs485

Thông số chính

- Nguồn cấp: 110-220Vac

- Công suất: 9VA

- Bộ lọc nguồn: có

- Nhiệt độ làm việc: 0 độ C đến 50 độ C

- Đồng hồ, lịch: có tích hợp

- Bảng nút bấm số: có tích hợp

- Hiển thị: 02 bảng hiển thị

- Kết nối cảm biến lực: có tích hợp

- Nguồn cấp cho cảm biến lực: 10Vdc

- Kết nối bộ phát xung: có tích hợp

- Nguồn cấp cho bộ phát xung: 12Vdc

- Tần số làm việc lớn nhất: 20Khz

- Đầu ra điều khiển: 0-10Vdc, 4-20mA

- Tốc độ chuyền thông: 9600 bps

- Kích thước: WxHxD 198x96x200

- Trọng lượng: 2.5Kg



Biến Tần – Invertor

- Model VFD- C200

- Hãng sản xuất Delta

- Tích hợp bộ lập trình PLC Delta với công suất 5.000 steps.

- Tích hợp bộ hãm.

- Hỗ trợ giao thức truyền thông MODBUS RS-485 và CANopen (Slave).

- Bàn phím đèn LED độ sáng cao cùng một cáp mở rộng của Series VFD-E/M/B để tối đa hóa khoảng cách hoạt động.

- Hỗ trợ điều khiển vòng hở của động cơ nam châm vĩnh cửu (PMSensorless).

- Hai  xung đầu vào  tốc độ  cao MI7 và MI8 tích hợp với tốc độ tối đa lên đến 33kHz.

- Hai xung đầu ra  tốc độ cao  DFM1 và DFM2  với tốc độ tối đa lên đến 33kHz.

- Với công nghệ mạch in tiên tiến nhất giúp chống nhiệt, chống bụi bẩn và nhiều tính năng bảo vệ toàn diện khác.

- C200 Series frame A hỗ trợ cài đặt khung tường.

- Đặc biệt, VFD-C200 Series thiết kế nhỏ gọn, tiết kiệm không gian.



Cảm biến lực - Loadcell

- Model: Loadcell HSX

- Hãng sản xuất: keli

- Nơi sản xuất : Trung quốc ( hàng nhập khẩu đầy đủ CO, CQ)

- Tải trọng : 50, 100, 150, 300kg

- Tính ổn định cao, sai số nhỏ nhất, độ nhạy cao.

- Có khả năng chống ẩm, chống nước cao.

- Ứng dụng: cân đóng bao, cân băng tải.



Bộ phát xung- Encoder

- Model: E30S

- Hãng: Autonic

- Tiêu chuẩn: Châu âu

- Tình trạng thiết bị: mới 100%

- Tính năng cản nhận chuyển động quay

Thông số chính

- Nguồn cấp: 12Vdc đến 24Vdc

- Dòng tiêu lớn nhất: 70mA

- Độ phân giải: 256 xung, 100 xung, 720xung

- Cấu hình đầu ra: PNP – Tích cực dương

- Tần số làm việc lớn nhất: 20kHz

- Tốc độ quay lớn nhất: 5000 vòng/phút

- Chất liệu vỏ: Nhôm

- Trọng lượng: 300g



Động Cơ

Động cơ 3 pha dùng trong cân băng

- Model: 4K90L

- Hãng sản xuất: Viet-Hung

- Tiêu chuẩn: Châu âu

- Tình trạng thiết bị: mới 100%

Thông số chính

- Công suất: 1.5KW

- Tốc độ định mức: 1420 vòng/ phút

- Điện áp: tam giác/sao 220/ 380 Vac, 50Hz

- Dòng điện: 8,66/5A

- Hiệu suất: 80%

- Hệ số cos: 0.85...




Hiện nay việc đảm bảo chất lượng cho mỗi sản phẩm là một việc làm rất quan trọng trong các doanh nghiệp. Do đó yêu cầu đặt ra là phải làm sao cho các sản phẩm đó phải có chất lượng và mẫu mã giống nhau. Vì vậy nhà sản xuất phải lắm bắt và kiểm soát được các thông số kỹ thuật, tỷ lệ pha trộn được cài đặt chính xác. Việc hiệu chỉnh các thông số đầu vào cũng như đầu ra phải dễ thực hiện và thuận lợi cho người sản xuất và người điều khiển trung tâm.
