Thiết bị loadcell cảm biến lực là gì?

Anh Tùng - 27/09/2016 - 0 bình luận

Có rất nhiều khách hàng thắc mắc không biết thiết bị loadcell cảm biến lực là gì? nguyên lý hoạt động của nó ra sao. Để giải đáp mọi thắc mắc đó, cân điện tử Tân Phát xin chia sẻ những thông tin hữu ích để quý khách hàng nắm bắt cách chi tiết cấu trúc, hoạt động cũng như tính năng thiết bị.

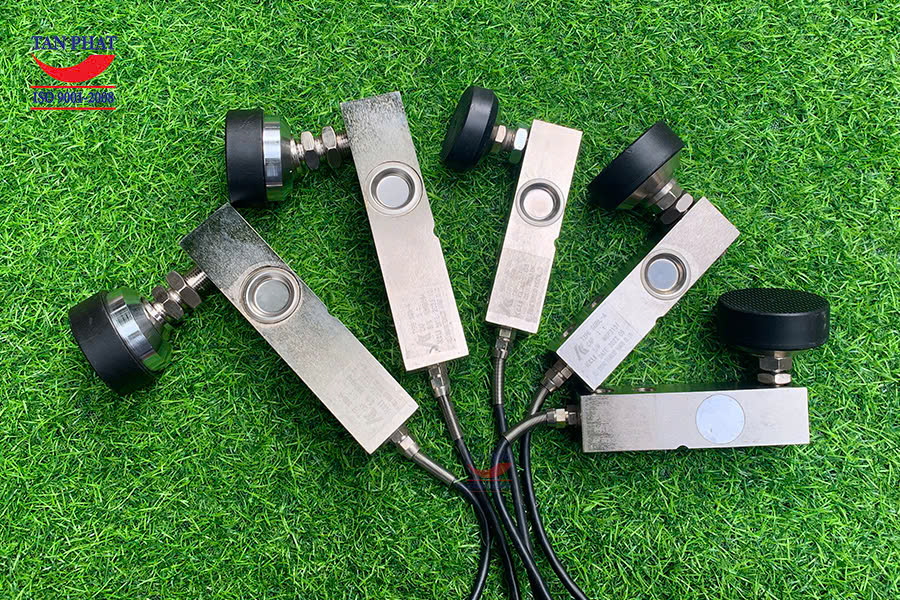

loadcell sqb keli 500,1000,2000,3000,5000kg



Loadcell SQB dạng thanh keli ứng dụng cân sàn điện tử hoặc cân bồn với ( Xem chi tiết sản phẩm)



Khái niệm loadcell cảm biến lực



Là thiết cảm biến được sử dụng phổ biến trong cân điện tử, có chức năng chuyển đổi lực hoặc trọng lượng thành tín hiệu điện. Loacell có cấu trúc có thể biến dạng đàn hồi khi có tác động của lực nào đó tạo ra tín hiệu điện tỷ lệ với sự biến dạng này.



Loadcell có cấu tạo và nguyên lý hoạt động như thế nào?

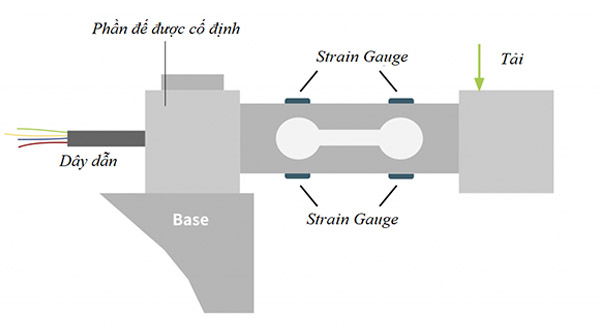

Cấu tạo



loadcell UDA Keli 150,300,600kg



Loadcell UDA 150, 300, 600kg kích thước nhỏ, độ nhạy cao  ( Xem chi tiết sản phẩm )



Được cấu tạo với 2 thành phần chính là "Strain gage" và "Load".



Bộ phần Strain gage là một điện trở đặc biệt chỉ nhỏ bằng móng tay, được nuôi bằng một nguồn điện ổn định được dán chết lên Load.



Load chính là thanh kim loại chịu tải có tính đàn hồi.



Nguyên lý hoạt động



Loadcell keli QSA 20,30,40 tấn



Cảm biến lực cân ô tô dạng cầu bi được làm từ thép hợp kim đảm bảo chất lượng hiệu quả ( Xem chi tiết sản phẩm )

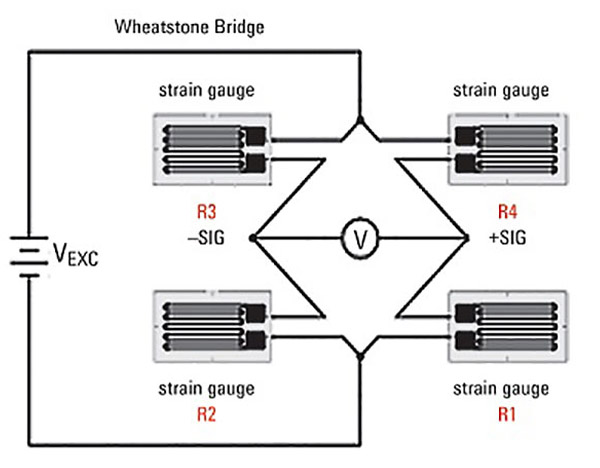

Thiết bị cảm biến lực Loadcell dựa trên nguyên lý hoạt động cầu điện trở cân bằng Wheatstone. Sự thay đổi các điện trở cảm ứng trong cầu điện trở cảm ứng sẽ tỉ lệ với các giá trị lực tác dụng vào tạo nên tín hiệu điện áp cũng có tỉ lệ tương đương.



Thông số kĩ thuật cơ bản



Độ chính xácc



Các yếu tố như tính chất phi tuyến tính, độ trễ, độ lặp ảnh hưởng trực tiếp tới độ chính xác, độ chính xác cho biết được phần trăm chính xác trong phép đo.

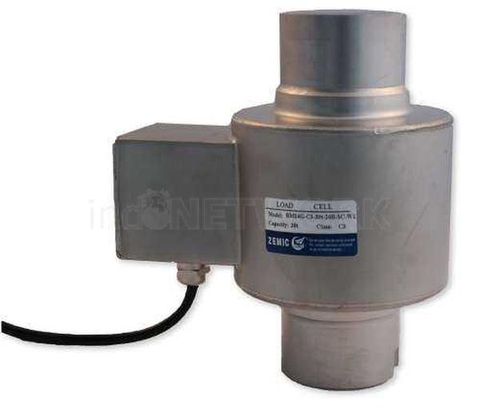

loadcell bm14g Zemic hà lan



Loadcell BM14G Zemic giá tốt ( Xem chi tiết sản phẩm )



Công suất định mức



Công suất định mức nhận được chính là giá trị khối lượng lớn nhất mà Loadcell có thể đo được.



Dải bù nhiệt độ



Tác động trực tiếp tới các chi tiết kỹ thuật được đưa ra, dải bù nhiệt độ chính là khoảng nhiệt độ mà đầu ra Loadcell được bù vào nên nếu nằm ngoài khoảng này thì không đảm bảo đúng kỹ thuật.



 Cấp bảo vệ



Cấp độ bảo vệ sẽ được đánh giá theo thang đo IP



Loadcell ZSGB Keli



Loadcell ZSGB keli sử dụng trong mọi điều kiện môi trường công nghiệp khó khăn ( Xem chi tiết sản phẩm )



Điện áp



Chính là giá trị điện áp làm việc của Loadcell đưa ra như giá trị min và max



Độ trễ



Khi hiển thị kết quả sai dẫn đến hiện tượng xảy ra độ trễ, thường được đưa ra dưới dạng % của tải trọng.



Trở kháng đầu vào



Trở kháng đầu vào được xác định thông qua S- và S+ khi Loadcell chưa kết nối vào hệ thống hoặc ở chế độ không tải.



Điện trở cách điện



Loadcell QSD Keli



Loadcell QSD keli hiển thị kết quả chính xác nhất ( Xem chi tiết sản phẩm )



Điện trở cách điện thường được đo tại dòng DC 50V. Giá trị cách điện giữa lớp vỏ kim loại của Loadcell và thiết bị kết nối dòng điện.



Phá hủy cơ học



Các giá trị tải trọng mà loadcell có thể bị phá vỡ hay biến dạng chính là phá hủy cơ học.



Giá trị ra



Chính là kết quả đo được tính theo đơn vị mV



Trở kháng đầu ra



Trong điều kiện Loadcell chưa có kết nối hay đang hoạt động ở một chế độ không tải thì trở kháng đầu ra sẽ cho dưới đo giữa Ex+ và EX-.



Quá tải an toàn



Chính là tỷ lệ công suất vượt quá tải của Loadcell



Hệ số tác động của nhiệt độ



Là sự thay đổi công suất của Loadcell dưới sự thay đổi nhiệt độ, đo ở chế độ có tải.



Với những thông tin mà can dien tu Tan Phat chia sẻ trong bài viết này, sẽ giúp quý khách hiểu rõ hơn về nguyên lý hoạt động của Loadcell để có cách sử dụng hiệu quả nhất.
