Hướng dẫn sử dụng loadcell của cân điện tử

Liên hệ
MÔ TẢ:

Loadcell là dạng cảm biến hoạt động theo nguyên tắc chuyển tín hiệu lực thành tín hiệu dạng điện. Tín hiệu điện được xuất ra từ loadcell sẽ được sử dụng để đưa vào các thiết bị trung tâm khác như đầu cân điện tử hoặc PLC. Các thiết bị trung tâm sẽ xử lý và tính toán dựa trên tín hiệu đầu vào này để đưa ra khối lượng cân chính xác cho hệ thống...........

Loadcell là dạng cảm biến hoạt động theo nguyên tắc chuyển tín hiệu lực thành tín hiệu dạng điện. Tín hiệu điện được xuất ra từ loadcell sẽ được sử dụng để đưa vào các thiết bị trung tâm khác như đầu cân điện tử hoặc PLC. Các thiết bị trung tâm sẽ xử lý và tính toán dựa trên tín hiệu đầu vào này để đưa ra khối lượng cân chính xác cho hệ thống.

Khi sử dụng loadcell điều quan trọng nhất người dùng cần quan tâm đó chính là cách đấu nối dây loadcell vào các thiết bị trung gian khác như đầu cân điện tử, bộ khuếch đại hoặc PLC. Đặc biệt chú ý trước khi đấu nối loadcell vào các thiết bị khác thì bạn cân tìm hiểu rõ cách xác định từng dây loadcell.

Các loại dây loadcell được sử dụng phổ biến ở Việt Nam

Hầu hết, các loadcell thông dụng và được sử dụng phổ biến tại Việt Nam sẽ có 5 lõi dây bao gồm:

  • 2 dây nguồn ( EX+, EX-)
  • 2 dây tín hiệu ( SIG+, SIG-)
  • 1 dây chống nhiễu ( SHI).

Đôi khi một số loại loadcell sẽ có 7 lõi dây - là cảm biến lực có 5 lõi dây nêu trên và thêm 1 dây EX+ và 1 dây EX- nữa để giảm sự rủi do trong trường hợp dây nguồn bị đứt.

Lưu ý trước khí đấu dây loadcell

Để đấu dây loadcell vào hệ thống ta cần phải phân biệt rõ các lõi dây của loadcell như dây nào là dây tín hiệu? dây nào là dây nguồn?...

Với mỗi một loại loadcell và một loại đầu cân khác nhau ta sẽ có những cách đấu nối và hàn dây khác nhau.

Một vài cách đấu nối loadcell với đầu cân thường dùng phổ biến

  1. Loadcell Keli kết nối đầu cân Keli
  2. Loadcell Keli kết nối đầu cân Mettler Toledo
  3. Loadcell Keli kết nối đầu cân Yaohua
  4. Loadcell Zemic kết nối đầu cân Keli

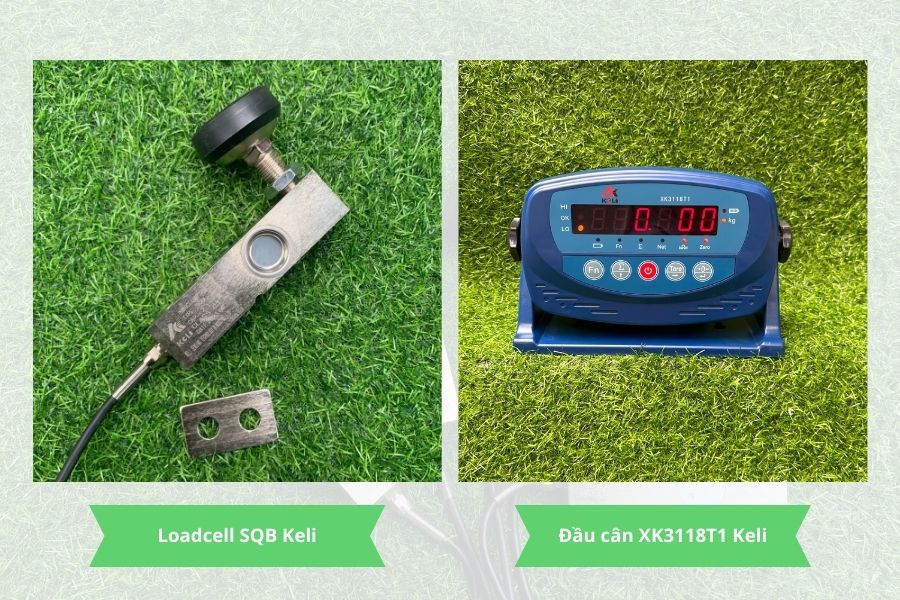

Loadcell Keli kết nối đầu cân Keli

(Như loadcell UDA hoặc SQB kết nối vào đầu cân XK3118T1)

  • Dây đen EX- (âm nguồn) hàn vào chân 1+2 của cổng com
  • Dây đỏ EX+ (dương nguồn) hàn vào chân 6+7 của cổng com
  • Dây tím SHI (dây chống nhiễu  hàn vào chân 5 của cổng com
  • Dây trắng SIG- (âm tín hiệu) hàn vào chân 8 của cổng com
  • Dây xanh SIG+ ( dương tín hiệu ) hàn vào chân 9 của cổng com

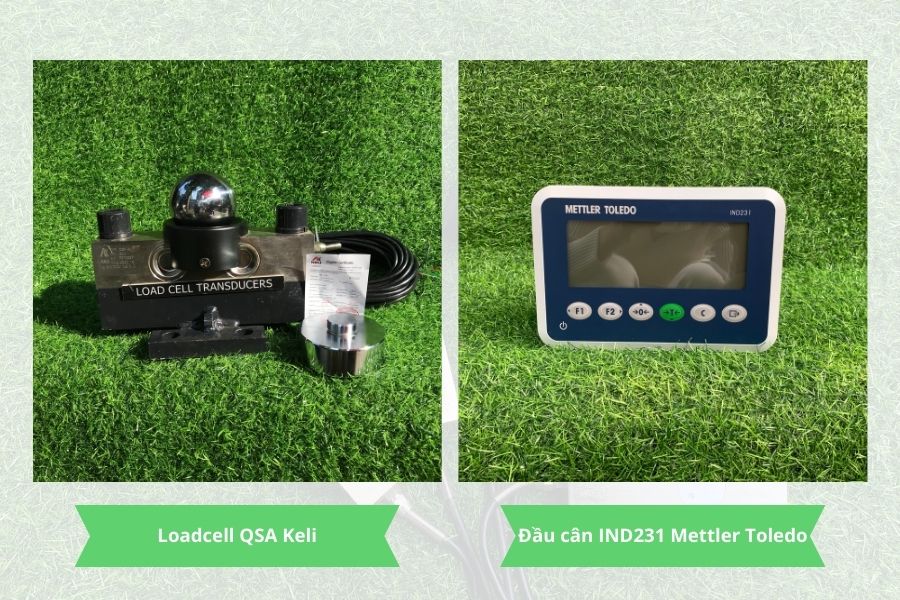

Loadcell Keli kết nối với đầu cân Mettler Toledo

(Như loadcell QS-A kết nối vào đầu cân Kingbird)

  • Dây đỏ EX+ (dương nguồn) hàn vào chân 1+2 của cổng com
  • Dây tím SHI (dây chống nhiễu) hàn vào chân 3 của cổng com
  • Dây đen EX- (âm nguồn) hàn vào chân 4+5 của cổng com
  • Dây xanh SIG+ (dương tín hiệu) hàn vào chân 7 của cổng com
  • Dây trắng SIG- (âm tín hiệu) hàn vào chân 8 của cổng com

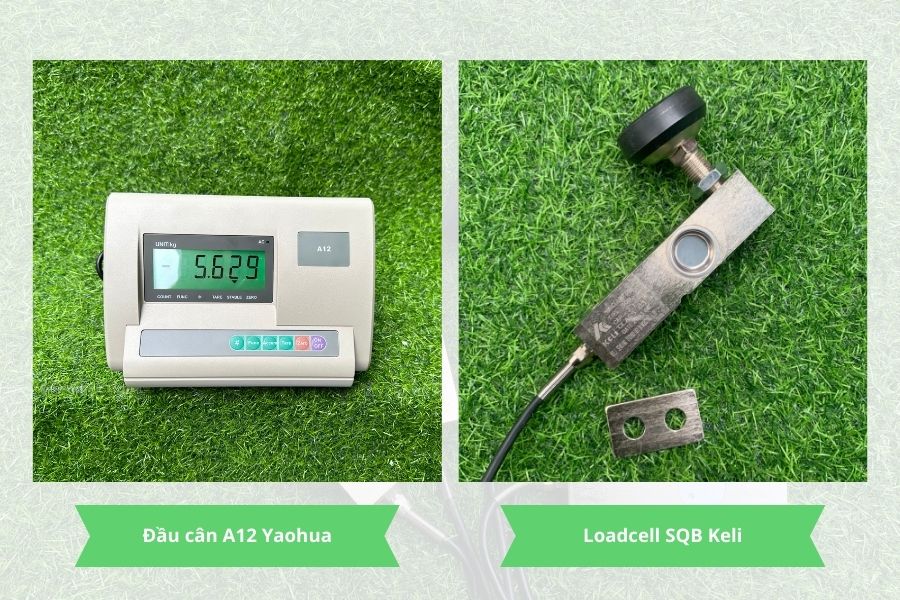

Loadcell Keli kết nối với đầu cân Yaohua

(Như loadcell UDA kết nối vào đầu cân A12 hoặc YHT3)

  • Dây đen EX- (âm nguồn) hàn vào chân 1 của cổng com
  • Dây đỏ EX+ (dương nguồn) hàn vào chân 6 của cổng com
  • Dây tím SHI (dây chống nhiễu) hàn vào chân 5 của cổng com
  • Dây trắng SIG- (âm tín hiệu) hàn vào chân 8 của cổng com
  • Dây xanh SIG+ (dương tín hiệu) hàn vào chân 9 của cổng com

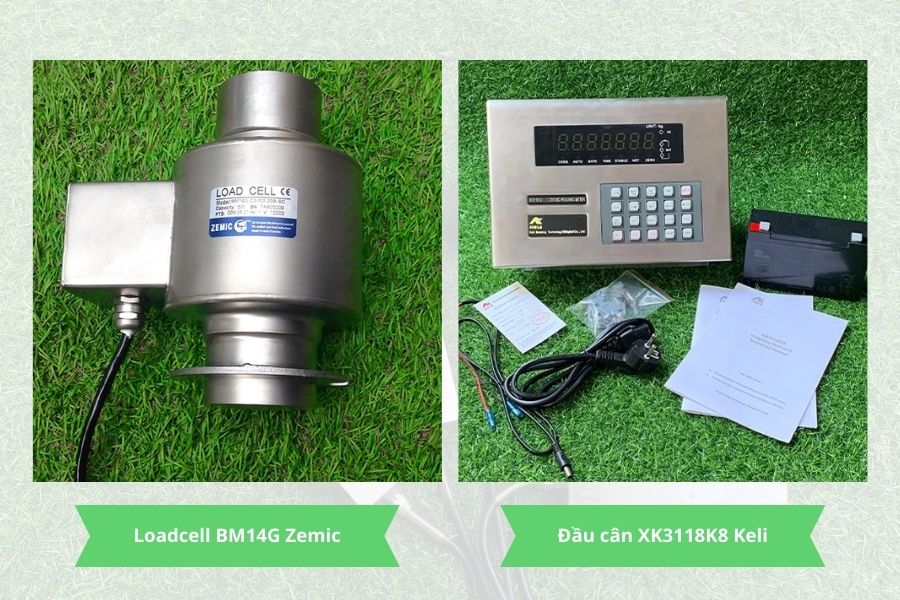

Loadcell Zemic kết nối với đầu cân Keli

(Như loadcell BM14G kết nối vào đầu cân XK3118K8)

  • Dây đen EX- (âm nguồn) hàn vào chân 1+2 của cổng com
  • Dây xanh EX+ (dương nguồn) hàn vào chân 6+7 của cổng com
  • Dây tím SHI (dây chống nhiễu) hàn vào chân 5 của cổng com
  • Dây đỏ SIG- (âm tín hiệu) hàn vào chân 8 của cổng com
  • Dây trắng SIG+ (dương tín hiệu) hàn vào chân 9 của cổng com

Trên là một vài cách đấu loadcell phổ biến mà cân điện tử Tân Phát hướng dẫn bạn đọc, toàn bộ các sản phẩm đấu nối bao gồm loadcell và thiết bị đầu cân điện tử nêu trên đều được chúng tôi nhập khẩu chính hãng và cung cấp với chất lượng và giá thành tốt nhất.

Để đặt hàng hoặc nhận báo giá chi tiết, bạn vui lòng liên hệ hotline 0927.966 hoặc điền đầy đủ thông tin dưới mẫu đăng ký sau đây. Cân Tân Phát rất hân hạnh được phục vụ quý khách hàng.
