Để đấu nối một loadcell vào hệ thống thì điều cơ bản và quan trọng nhất cần biết rõ chính là vị trí của từng dây trên loadcell.

Ngoại trừ những loadcell mới có catalog của nhà sản xuất hoặc những loadcell mà bạn biết rõ model để tra catalog thì còn những loadcell vì lý do nào đó không thể tìm được catalog của nó.

Đối với những loadcell đó nếu muốn sử dụng thì bạn bắt buộc phải biết được chính xác vai trò của từng dây trên loadcell (lưu ý chỉ kiểm tra được màu dây loadcell khi loadcell còn sử dụng được).

Vậy làm thế nào để xác định được chức năng của từng dây loadcell thì trong khuân khổ nội dung bài viết dưới đây, Tân Phát xin chia sẻ hướng dẫn cách xác dây loadcell dựa vào đồng hồ đo điện nhé!

**Mục lục**
Cách xác định dây loadcell cho cảm biến lực 4 dây Các xác định dây loadcell cho cảm biến lực 6 dây

CÁCH XÁC ĐỊNH DÂY LOADCELL CHO CẢM BIẾN LỰC 4 DÂY

Đối với dòng loadcell 4 dây để biết được chức năng của từng dây thì bạn cần thực hiện 2 bước như sau:

Bước 1: Dùng đồng hồ đo ohm để xác định điện trở các cặp dây dây (+Exc và –Exc) và cặp dây (+Sig và –Sig)

Tổ hợp 4 màu dây loadcell ta sẽ có 6 giá trị cần đo.

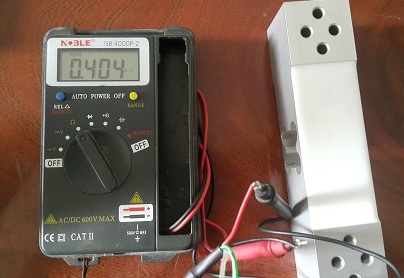

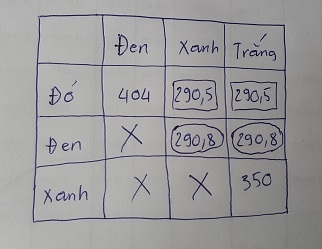

=> Lấy một loadcell mẫu ta sẽ có kết quả đo như bảng dưới:

Sau đó thực hiện loại bỏ 2 cặp giá trị gần giống nhau và có giá trị thấp hơn.

=> Trong ví dụ này là cặp giá trị 290.5 ohm và 290.8 ohm, ta sẽ có 2 giá trị còn lại là 404 ohm (dây đỏ và dây đen) và giá trị 350 ohm (dây xanh và dây trắng).

Giá trị diện trở cặp dây nguồn luôn lớn hơn giá trị điện trở cặp dây tín hiệu nên giá trị lớn hơn 404 ohm là điện trở giữa 2 dây +Exc và –Exc còn giá trị nhỏ hơn 350 ohm là điện trở giữa 2 dây +Sig và –Sig.

Bước 2: Đấu nối loadcell với đầu cân điện tử để xác định chính xác màu dây loadcell.

Sau khi xác định được 2 cặp dây (+Exc và –Exc) và cặp dây (+Sig và –Sig), ta tạm thời quy định màu dây loadcell.

=> Như ví dụ trên, tạm thời ta quy định màu đỏ (+Exc), màu đen (-Exc), màu xanh (+Sig) và màu trắng (–Sig). Đấu nối loadcell với đầu cân điện tử theo quy định màu này.

Nếu sau khi đấu nối, khi tăng tải đặt nên loadcell mà khối lượng hiển thị trên đầu cân điện tử cũng tăng dần thì việc quy định màu dây loadcell trên là đúng.

Còn ngược lại, nếu tăng tải đặt tải lên loadcell mà số hiển thị trên đầu cân điện tử lại giảm đi thì có 1 trong 2 cặp dây (+Exc và –Exc) và cặp dây (+Sig và –Sig) bị quy định ngược, ta chỉ cần đảo 1 trong 2 cặp dây là được.

CÁCH XÁC ĐỊNH DÂY LOADCELL CHO CẢM BIẾN LỰC 6 DÂY

Bước 1: Xác định màu dây dựa vào 2 dây +Sen và -Sen

Đối với dây loadcell 6 dây, ngoài 2 dây cấp nguồn (+Exc và – Exc) và 2 dây tín hiệu ngõ ra (+Sig và –Sig), còn có thêm 2 dây có tác dụng chống nhiễu (+Sen và – Sen) và dây +Exc nối tắt với dây +Sen và dây -Exc nối tắt với dây –Sen.

Vì thế nên ta có thể xử dụng đồng hồ đa năng và sử dụng chắc năng đo thông mạch để tìm ra 2 cặp dây ( +Exc,+Sen và -Exc,-Sen) khi đó 2 dây còn lại là 2 dây + Sig và - Sig.

Bước 2: Ta lấy 2 dây bất kỳ trong 2 cặp dây ( +Exc,+Sen và -Exc,-Sen) làm 2 dây nguồn nuôi và sau đó làm theo bước 2 của mục 1 để xác định ra các dây trong loadcell.

Tổng kết

Nếu trong quá trình thực hiện gặp vấn đề hay sự cố kỹ thuật khó khặc phục, quý khách có thể tham khảo dịch vụ sửa chữa cân điện tử được cung cấp bởi Công ty Cổ phần Công nghệ Tự động Tân phát.

Nếu cần mua sản phẩm loadcell hoặc các thiết bị cân điện tử để mới thay thế có thể liên hệ hotline 0927.966.866 hoặc để được tư vấn và báo giá nhanh nhất. Cân Tân Phát rất hân hạnh được phục vụ quý khách hàng
