Hệ thống cân trạm trộn bê tông 60m3/h

Liên hệ
MÔ TẢ:

+ Công suất: 60m3/h
+ 3 bin cốt liệu
+ 2 xi lô xi măng 60 tấn + 2 vit tải
+ Nồi trộn cưỡng bức trục ngang
+ 1 phễu cân xi măng: 500kg
+ 1 phễu cân nước: 300 kg
+ 1 phễu cân cốt liệu: 2000 kg
+ Nạp liệu lên nồi trộn: băng tải xiên
+ Phần mềm dễ sử dụng : Tiếng Anh / Việt
+ Chế độ hoạt động Tự động hoàn toàn; Bán tự động hoặc bằng tay

Là đơn vị số 1 Việt Nam hiện nay chuyên cung cấp, lắp đặt cân trạm trộn bê tông. Với kinh nghiệm hơn 10 năm trong lĩnh vực cân tự động, cân công nghiệp, chúng tôi đã thi công lắp đặt hàng trăm đến hàng nghìn bộ sản phẩm cân điện tử cho các doanh nghiệp, cá nhân trên toàn quốc. Tất cả trang thiết bị đều là những loại tốt nhất chính xác nhất, được nhập khẩu phân phối chính hãng của các hãng cân hàng đầu thế giới hiện.

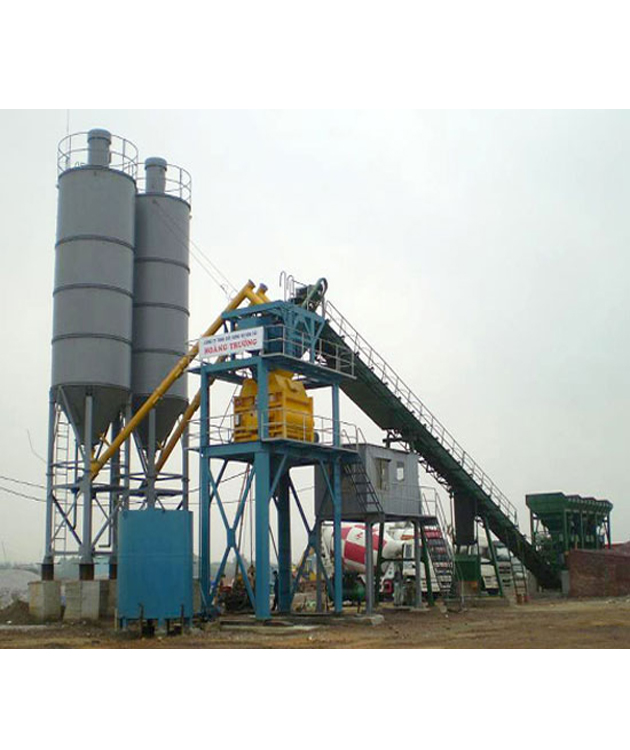

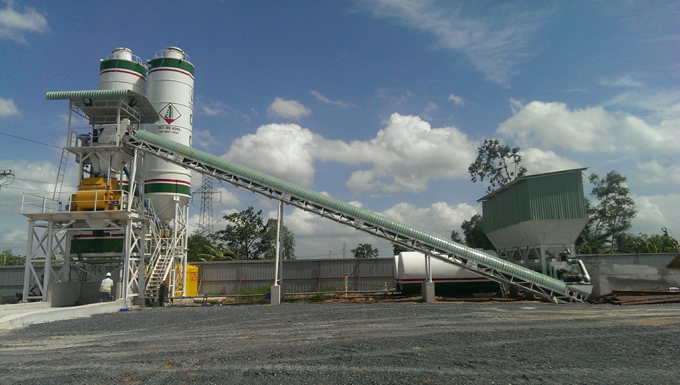

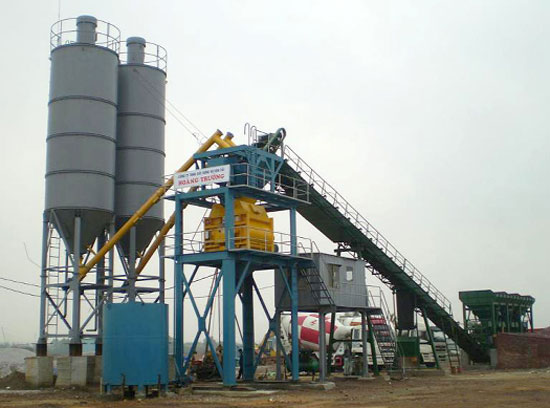

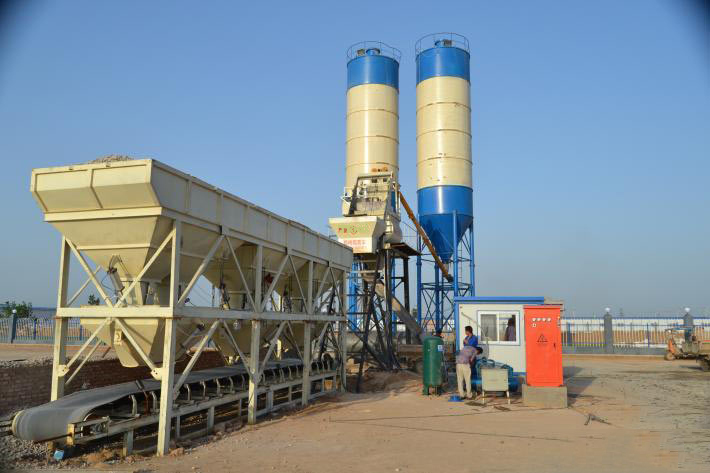

Trên đây chúng tôi xin giới thiệu về hệ thống cân cân điện tử công nghiệp ứng dụng trong hệ thống cân trạm trộn bê tông tươi với công suất trạm trộn 60m3/h do Tân Phát làm chủ thầu thi công.



Thông số kỹ thuật cân trạm trộn bê tông

+ Công suất: 60m3/h
+ 3 bin cốt liệu
+ 2 xi lô xi măng 60 tấn + 2 vit tải
+ Nồi trộn cưỡng bức trục ngang
+ 1 phễu cân xi măng: 500kg
+ 1 phễu cân nước: 300 kg
+ 1 phễu cân cốt liệu: 2000 kg
+ Nạp liệu lên nồi trộn: băng tải xiên
+ Phần mềm dễ sử dụng : Tiếng Anh / Việt
+ Chế độ hoạt động Tự động hoàn toàn; Bán tự động hoặc bằng tay

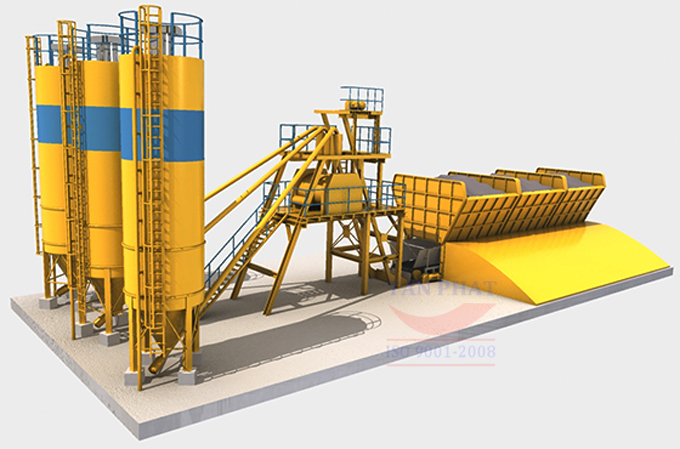

Cấu tạo cân trạm trộn bê tông 60m3/h Tân Phát

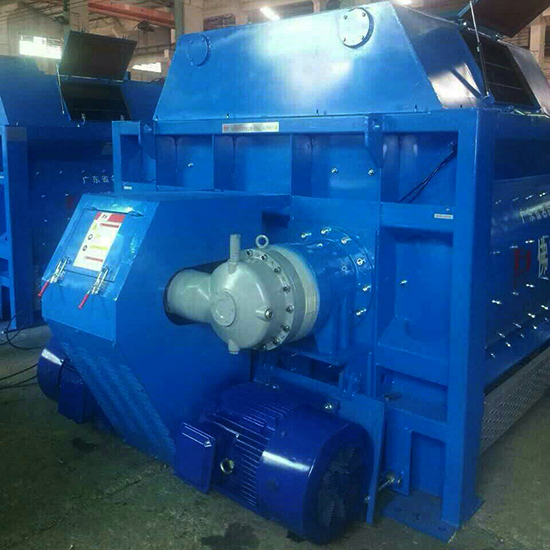

Máy trộn bê tông, loại JS 1000:

- Kích thước tự đứng: 10460 x 3400 x 9050.

- Chiều cao xả liệu: 4M.

- Kiểu đóng mở xả liệu: Xi lanh khí nén.

- Động cơ điện liền hộp giảm tốc: CS 18.5 Kw – 380V x 02 cái.

- Động có kéo gầu liệu: 15KW – 380V.

- Động cơ bơm nước: 2.2 KW – 380V.

- Tốc độ quay của 2 trục trộn: 19.5 v/ph.

- Công suất trộn: Tối đa 60 m3/h.

- Hệ thống thang ray dẫn gầu liệu, máy nén khí, sàn thao tác, chân máy,..đi theo.

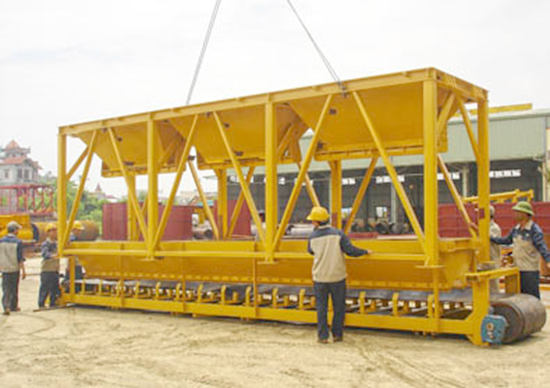

Phễu cấp liệu 3 ngăn: PLD 1600

- Động cơ điện chạy băng tải: Đc liền hộp số 11KW-380V: 01 cái.

- Băng tải dẫn liệu: 01 cái

- Công suất cấp liệu: 60 M3/H

- Đóng mở xả liệu: Dạng xi lanh khí nén.

- Trọng lượng cân max: 3000 kg.

- Chiều cao tiếp liệu: 3000 mm.

- Dung tích ngăn cộng dồn: 1.6 m3/1 ngăn.

- Sai số cân: < 2%

Hệ thống cấp xi măng

- Động cơ điện 3 pha: ĐC liền hộp số, cs 11KW.

- Công suất cấp xi: 35 tấn/h.

- Đường kính vít xoắn: ϕ 219 mm.

- Tốc độ trục xoắn: 209 v/ph.

- Góc xiên khi lắp vít tải: < 350.

- Hàng mới 100 %.

- Mã hiệu LSY200-9

- Xuất xứ: Trung Quốc.

- Đầy đủ CO; CQ

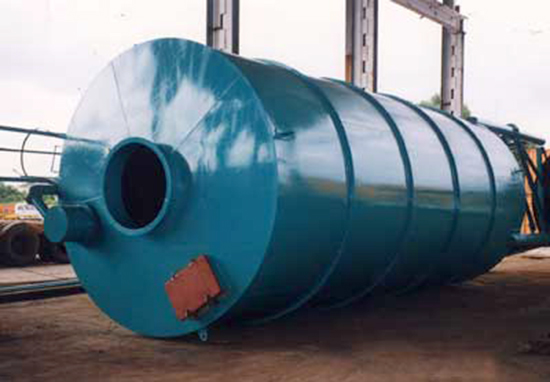

Si lô chứa xi măng

- Dung tích chứa: 60 tấn.

- Đường kính si lô: 2900 mm; thân si lô làm bằng thép dày 4mm; côn đỉnh làm bằng thép dày 5mm; côn đáy làm bằng thép dày 6mm; chân hình bát giác làm bằng thép dày 8mm; cao 4m.

- Si lô đã có sẵn: túi lọc bụi, ống dẫn sục khí, ống nạp xi măng; van đóng mở xi măng; lan can và thang lên xuống.

- Hàng mới 100%.

- Xuất xứ: Việt Nam.

Phễu cân xi măng

- Trọng tải cân: 300 ÷ 500 Kg/ 1 lần.

- Vị trí lắp đặt: Trên miệng máy trộn.

- Số loadcell cân: 03 cái.

- Kiểu đóng mở: Bằng khí nén.

- Hàng mới 100 %

- Xuất xứ: Việt Nam

Phễu cân nước

- Trọng tải cân:  ≤ 350 Kg/1 lần cân.

- Vị trí lắp đặt: Trên miệng máy trộn.

- Số loadcell cân: 01 cái.

- Gồm cả động cơ hút xả nước 2.2Kw.

- Kiểu đóng mở: Bằng khí nén.

- Hàng mới 100 %

- Xuất xứ: Việt Nam

Cabin điều khiển:

- Kích thước: DXRxC: 2600x2200 x 2800

-Có xốp cách âm, cách nhiệt, chống nóng, vách nhựa, cửa kính.

- Chưa bao gồm lắp đặt điều hòa, quạt,..

- Xuất xứ: Việt Nam

- Hàng mới 100%.

Hệ thống điều khiển tự động

-Thiết bị đóng cắt: Áp tô mát, công tắc tơ, rơ le nhiệt, rơ le trung gian,… của hãng LS – Korea.

- Thiết bị điều khiển chính: Bộ điều khiển lập trình PLC dòng S7-200 của Siemens, kết nối hệ thống máy tính điều khiển và màn hình hiển thị, giám sát điều khiển HMI.

- Đầu cân hiển thị chính xác khối lượng hãng Keli Trung Quốc.

- Phần mềm điều khiển: Do công ty Tân Phát autotech cung cấp.

- Các thiết bị có xuất xứ và chứng nhận chất lượng đầy đủ.



Hệ thống dây, cáp điện các loại

-Dùng để đấu nối giữa các thiết bị: Máy trộn, phễu cập liệu, tủ điện, … (Không bao gồm dây, cáp điện cấp nguồn đến chân trạm trộn.)

- Xuất xứ: Việt Nam

Trên đây là một số thông tin sơ qua về hệ thống trạm cân điện tử dùng trong trạm cân bê tông do Tân Phát làm chủ thầu và thi công. Chúng tôi xin giới thiệu qua một chút để khách hàng có thể nắm được phần nào giúp, giúp cho quý khác hiểu hơn về cân bê tông và hệ thống vận hành trạm. Quý khách có nhu cầu cần được tư vấn và lắp đạt hệ thống cân trạm trộng bê tông, trạm cân công nghiệp, cân băng tải xin hãy vui lòng liên hệ về số máy hotline trên đây của chúng tôi.
