Quý khách đang cần tìm hiểu, tư vấn lắp đặt hệ thống trạm trộn bê tông? Hãy liên hệ ngay với Công ty CP Công nghê Tự động Tân Phát theo số điện thoại 0963.936.056.

Chúng tôi nhận thầu sản xuất, lắp đặt các hệ thống trạm trộn bê tông xi măng trên toàn quốc với các công suất từ 30m³/h, 45m³/h đến các hệ thống trạm trộn có công suất lớn 150m³/h, 160m³/h. Với hệ thống trạm trộn bê tông do Tân Phát sản xuất lắp đặt đều có sự vận hành tốt nhất, Hãy đến ngay với chúng tôi hôm nay nếu quý vị đang cần nhà thầu tốt nhất cho dự án trạm trộn của bạn.

Giới thiệu trạm trộn bê tông do Tân Phát sản xuất tại Việt Nam

Trạm trộn bê tông các loại công suất dành cho bê tông thương phẩm, bê tông các dự án lớn nhỏ khác nhau được công ty Tân Phát chế tạo trên cơ sở hợp tác toàn diện về thiết kế và hỗ trợ kỹ thuật của hãng SIMEM – ITALY. Hãng đã có trên 40 năm kinh nghiệm trong nghiên cứu chế tạo trạm trộn bê tông thương phẩm và bê tông đầm lăn (RCC).

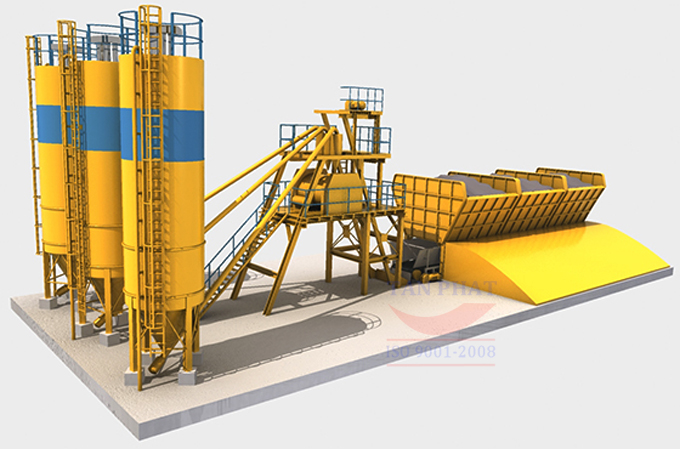

Hình vẽ mô hình hệ thống cân trạm trộn bê tông phổ biến hiện nay

Những ưu điểm chính của hệ thống trạm trộn Tân Phát

Hệ thống cân trạm trộn bê tông do Tân Phát làm chủ thầu có kết cấu phù hợp với mọi địa hình trong công trường. Ưu điểm của thiết bị này là độ bền cao và dễ dàng sử dụng, giá cả sản phẩm cạnh tranh, đạt hiệu quả cao trong việc trộn nguyên liệu. Đồng thời trạm trộn có thể dễ dàng vệ sinh do thùng và cánh trộn được làm từ vật liệu chống dính và đảm bảo được tuổi thọ cao cho thiết bị.

>>  Lắp đặt hệ thống cân trạm trộn bê tông 30m3/h

>>   Lắp đặt hệ thống cân trạm trộn bê tông 60m3/h

>>  Lắp đặt hệ thống cân trạm trộn bê tông 75m3/h

>>  Lắp đặt hệ thống cân trạm trộn bê tông 90 m3/h

>>  Lắp đặt hệ thống cân trạm trộn bê tông 120m3/h

>>  Lắp đặt hệ thống cân trạm trộn bê tông 150m3/h

>>  Lắp đặt hệ thống cân trạm trộn nhựa đường asphalt

Với những tiêu chí cho việc thiết kế, bố trí mặt bằng chúng tôi sử dụng thiết kế hệ thống phễu chờ phía trên nồi trộn , phễu chờ phía dưới để đảm bảo công suất thực tế của trạm luôn đạt trên 100%.

Tiết kiệm năng lượng điện tiêu hao so với các trạm cùng năng suất là lớn nhất. Việc bố trí phễu chờ đảm bảo quá trình cân định lượng và quá trình trộn diễn ra đồng thời. Khi đó trong quá trình trộn luôn có một mẻ vật liệu chờ trong phễu chờ ngay phía trên nồi trộn, làm giảm qúa trình chạy không tải của nồi trộn. Nâng cao năng suất và giảm thời gian vận hành trạm.

Hệ thống điều khiển đơn giản dễ vận hành, thay thế trong quá trình sủa dụng và bảo dưỡng.

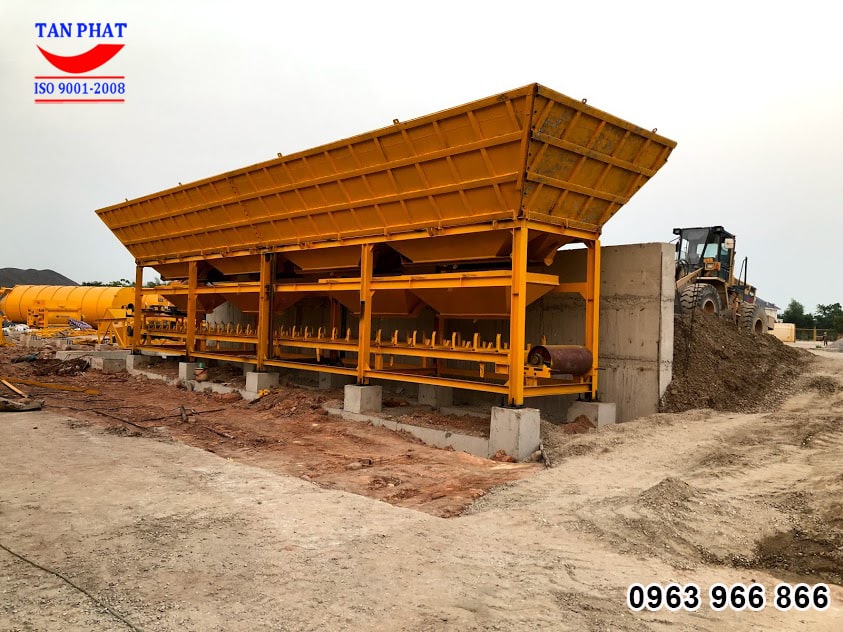

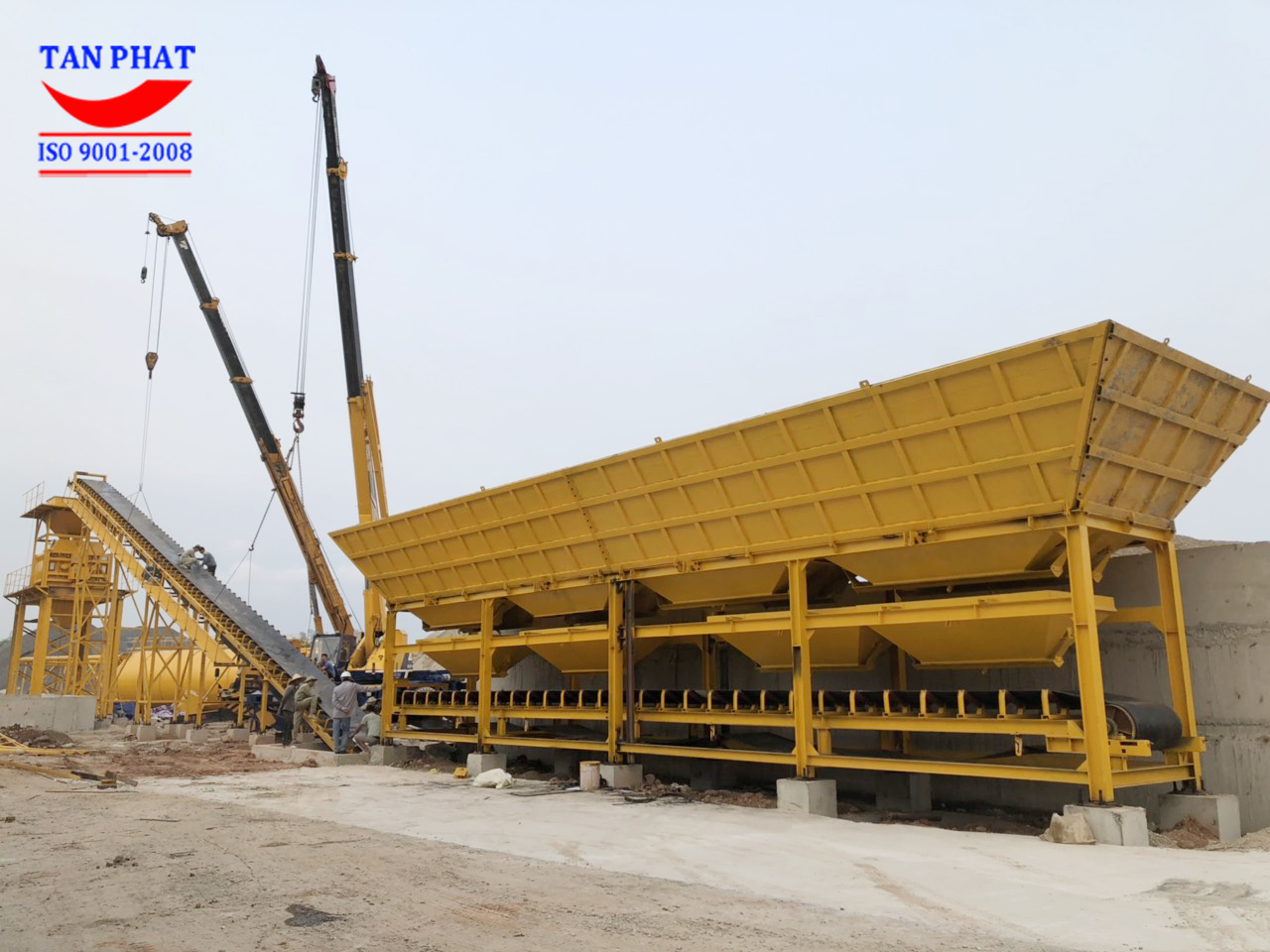

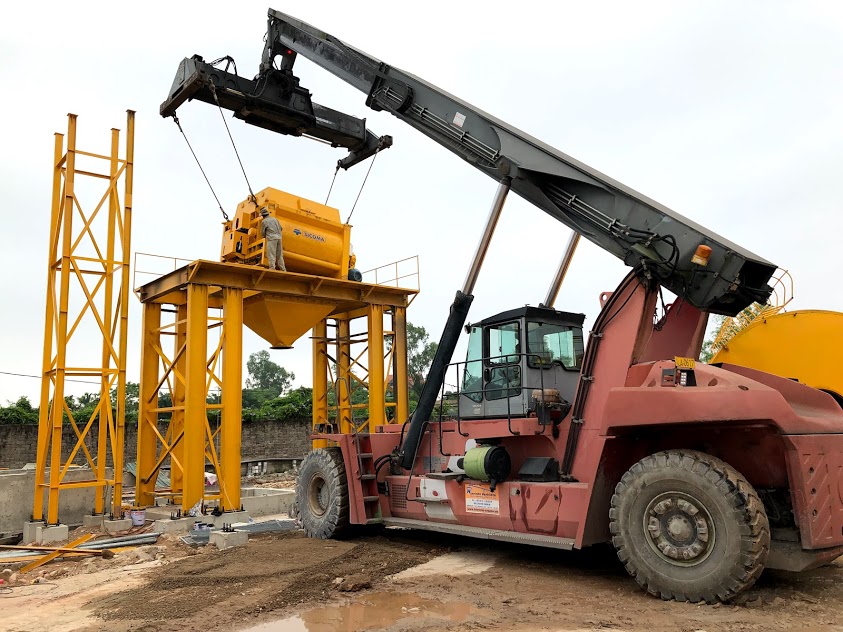

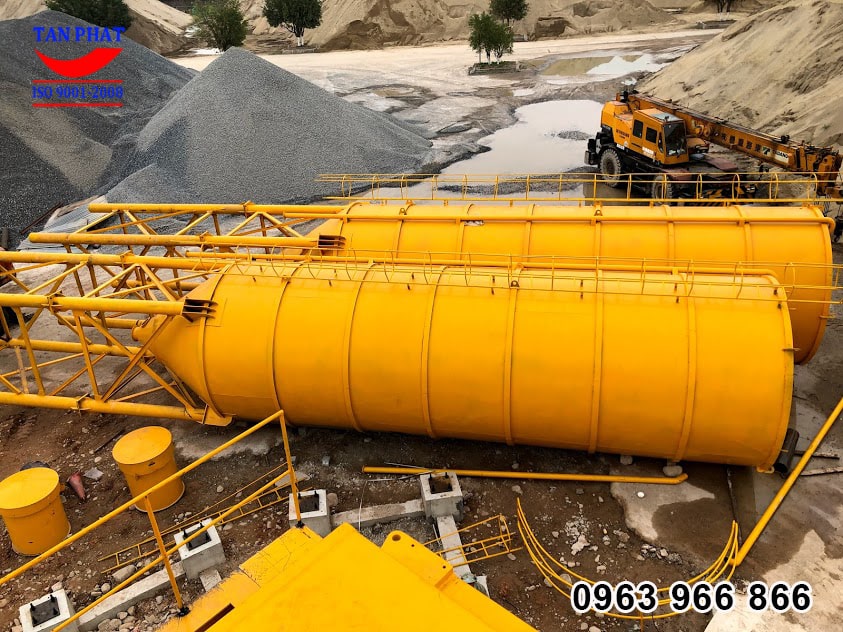

Một công đoạn triển khai lắp đặt trạm trộn bê tông 150m3/h do công ty Tân Phát triển khai lắp đặt Móng Cái, Quảng Ninh. Với năng lực cung cấp các hệ thống trạm lớn như vậy, chúng tôi có thể đáp ứng cho mọi loại công trình trạm trộn bê tông tươi trên toàn quốc.

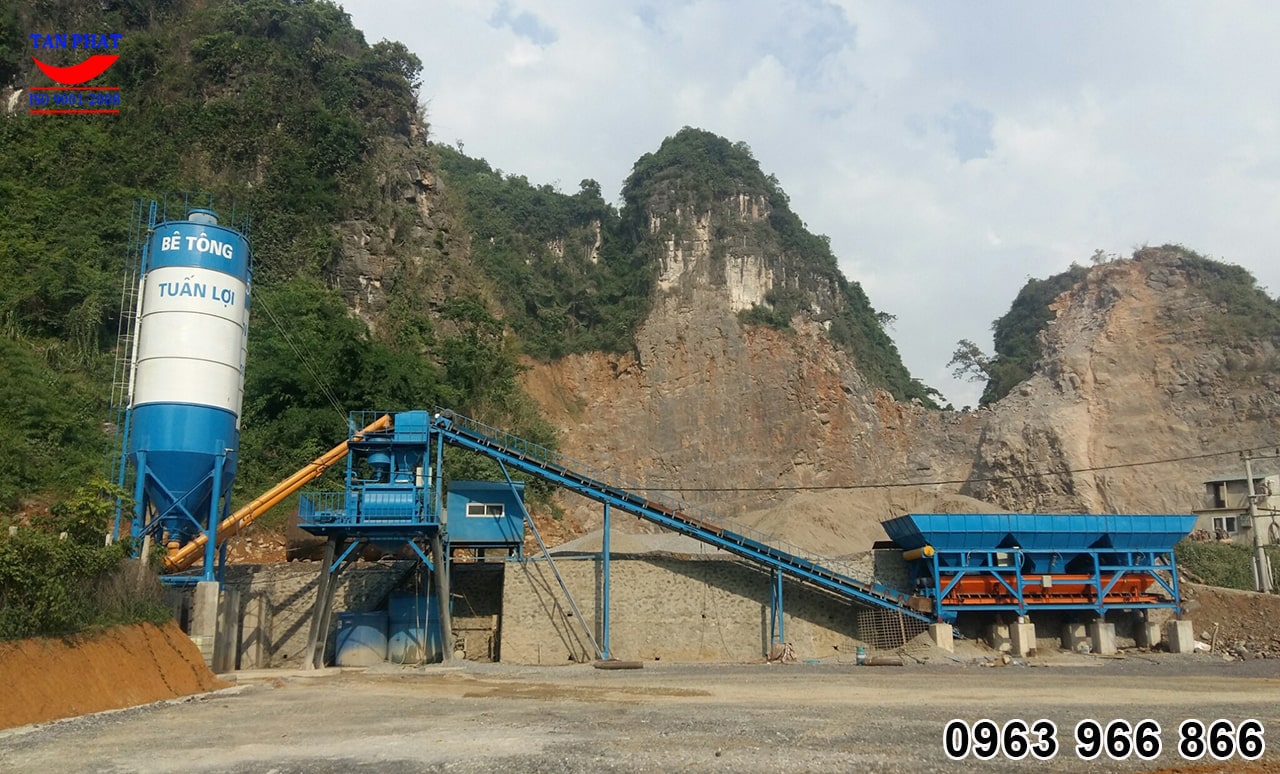

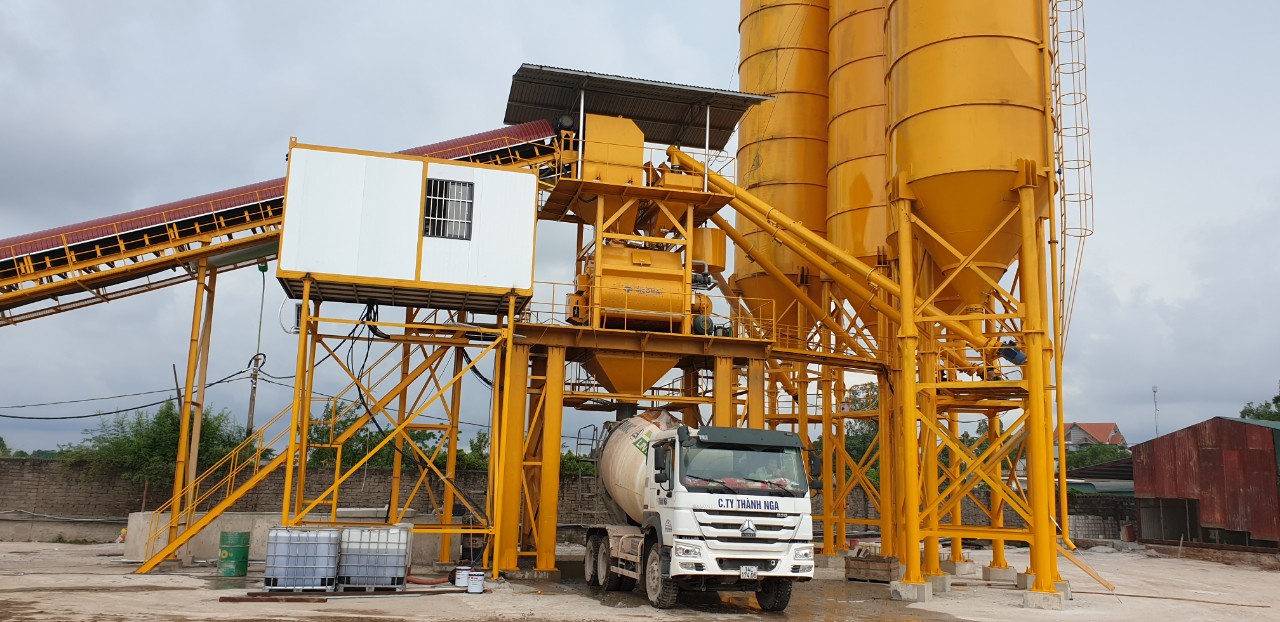

Còn đây là hình ảnh hoàn thiện trạm trộn bê tông xi băng 90m3/h mà công ty chúng tôi đóng góp phần năng lực hoàn thiện trạm tại tỉnh Hòa Bình. Trạm là một mẫu hình tiêu biểu cho một số đơn vị có nhu cầu lắp đặt trạm trộn bê tông 90m3 hiện nay.

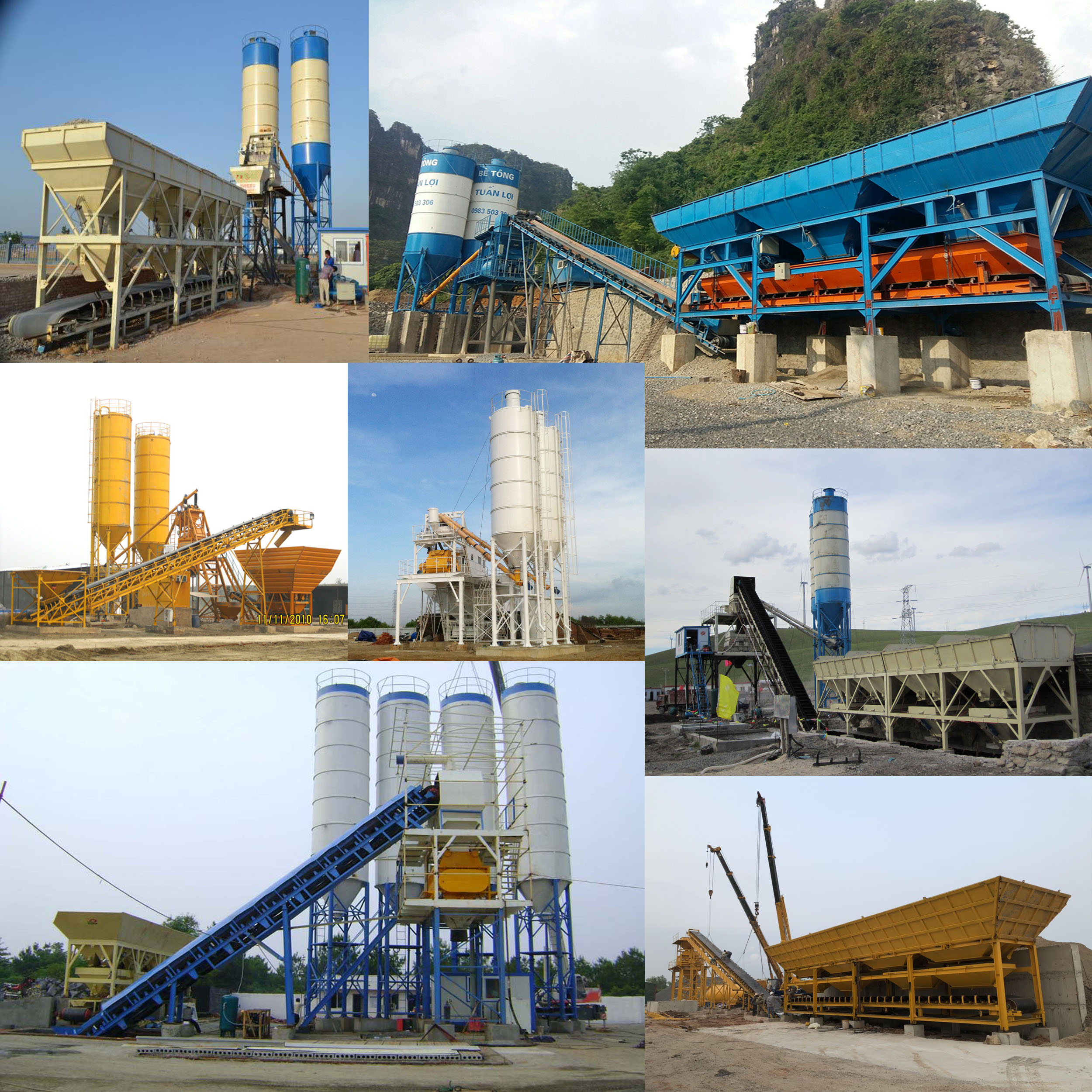

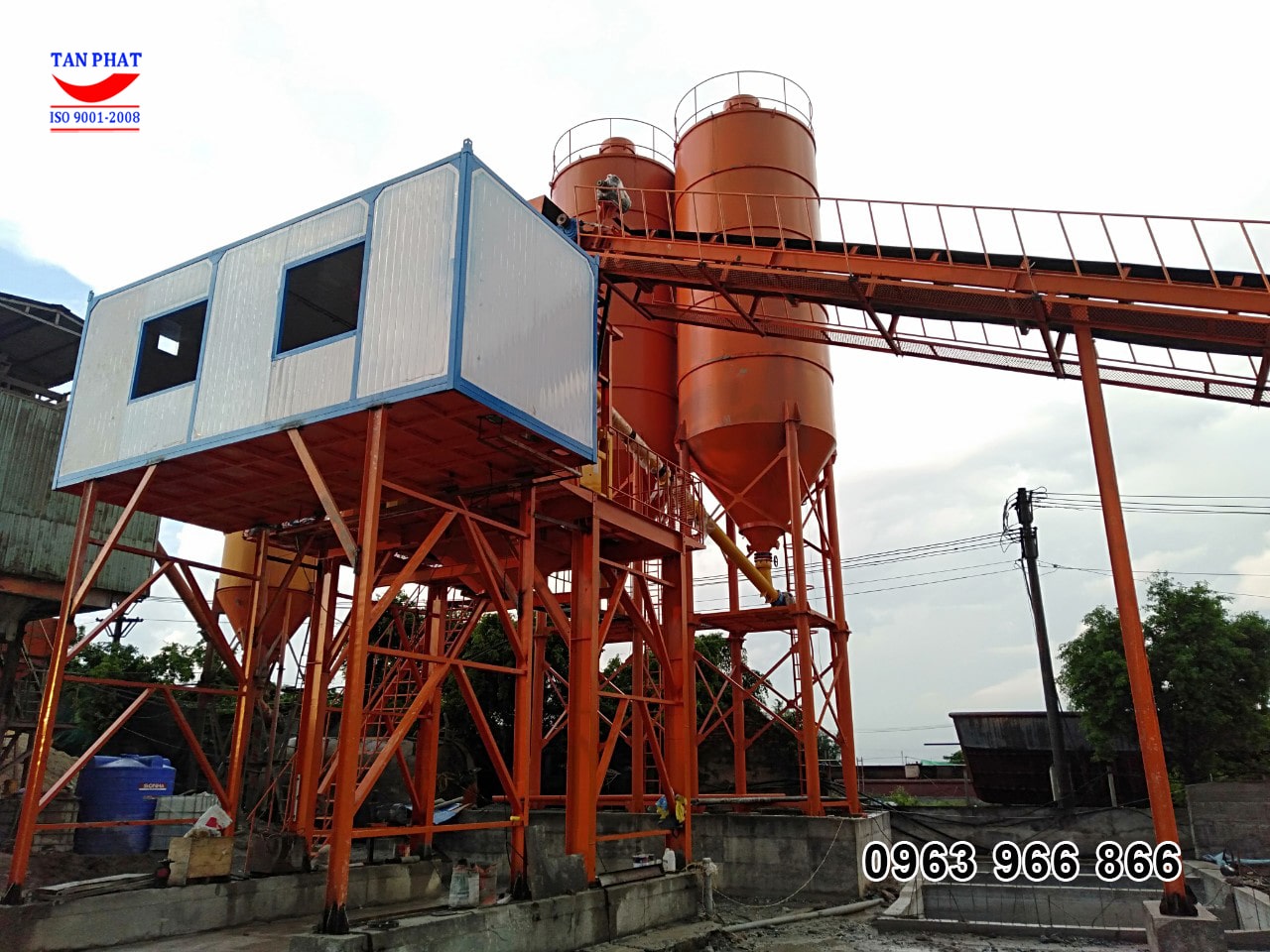

Hình ảnh hoàn thiện trạm trộn 90m3/h khách được lắp đặt tại Nam Định. Trạm cung cấp bê tông xi măng tươ các loại tiêu chuẩn theo thiết kế đáp ứng cho nhu cầu xây dựng trong tỉnh và khu vực.

Thông số kỹ thuật chi tiết của trạm trộn do Tân Phát sản xuất

1. Máy trộn bê tông, loại JS 1000:

- Xuất xứ: Trung Quốc.

- Hàng mới 100 %; bảo hành 06 tháng.

- Kích thước tự đứng: 10460 x 3400 x 9050.

- Chiều cao xả liệu: 4M.

- Kiểu đóng mở xả liệu: Xi lanh khí nén.

- Động cơ điện liền hộp giảm tốc: CS 18.5 Kw – 380V x 02 cái.

- Động có kéo gầu liệu: 15KW – 380V.

- Động cơ bơm nước: 2.2 KW – 380V.

- Tốc độ quay của 2 trục trộn: 19.5 v/ph.

- Công suất trộn: Tối đa 60 m³/h.

- Hệ thống thang ray dẫn gầu liệu, máy nén khí, sàn thao tác, chân máy,..đi theo.

- Đầy đủ giấy chứng nhận xuất xứ và chất lượng sản phẩm (CO; CQ).

Cối trộn bê tông được sử dụng đều là các hãng cung cấp cối trộn hàng đầu thế giới hiện nay. Quý khách hàng có thể lựa chọn cho mình lại cối trộn phù hợp theo kinh phí mà đơn vị đáp ứng.

2. Phễu cấp liệu 3 ngăn: PLD 1600

- Động cơ điện chạy băng tải: Đc liền hộp số 11KW-380V: 01 cái.

- Băng tải dẫn liệu: 01 cái

- Công suất cấp liệu: 60 M³/H

- Đóng mở xả liệu: Dạng xi lanh khí nén.

- Trọng lượng cân max: 3000 kg.

- Chiều cao tiếp liệu: 3000 mm.

- Dung tích ngăn cộng dồn: 1.6 m³/1 ngăn.

- Sai số cân: < 2%

- Hàng bảo hành 01 năm.

- Xuất xứ: Việt Nam

3. Hệ thống cấp xi măng:

- Động cơ điện 3 pha: ĐC liền hộp số, cs 11KW.

- Công suất cấp xi: 35 tấn/h.

- Đường kính vít xoắn: ϕ 219 mm.

- Tốc độ trục xoắn: 209 v/ph.

- Góc xiên khi lắp vít tải: < 35⁰.

- Hàng mới 100 %.

- Mã hiệu LSY200-9

- Xuất xứ: Trung Quốc.

- Đầy đủ CO; CQ

4. Si lô chứa xi măng.

- Dung tích chứa: 60 tấn.

- Đường kính si lô: 2900 mm; thân si lô làm bằng thép dày 4mm; côn đỉnh làm bằng thép dày 5mm; côn đáy làm bằng thép dày 6mm; chân hình bát giác làm bằng thép dày 8mm; cao 4m.

- Si lô đã có sẵn: túi lọc bụi, ống dẫn sục khí, ống nạp xi măng; van đóng mở xi măng; lan can và thang lên xuống.

- Hàng mới 100%.

- Xuất xứ: Việt Nam.

5. Phễu cân xi măng:

- Trọng tải cân: 300 ÷ 500 Kg/ 1 lần.

- Vị trí lắp đặt: Trên miệng máy trộn.

- Số loadcell cân: 03 cái.

- Kiểu đóng mở: Bằng khí nén.

- Hàng mới 100 %

- Xuất xứ: Việt Nam

6. Phễu cân nước:

- Trọng tải cân:  ≤ 350 Kg/1 lần cân.

- Vị trí lắp đặt: Trên miệng máy trộn.

- Số loadcell cân: 01 cái.

- Gồm cả động cơ hút xả nước 2.2Kw.

- Kiểu đóng mở: Bằng khí nén.

- Hàng mới 100 %

- Xuất xứ: Việt Nam

7. Cabin điều khiển:

- Kích thước: DXRxC: 2600x2200 x 2800

-Có xốp cách âm, cách nhiệt, chống nóng, vách nhựa, cửa kính.

- Chưa bao gồm lắp đặt điều hòa, quạt,..

- Xuất xứ: Việt Nam

- Hàng mới 100%.

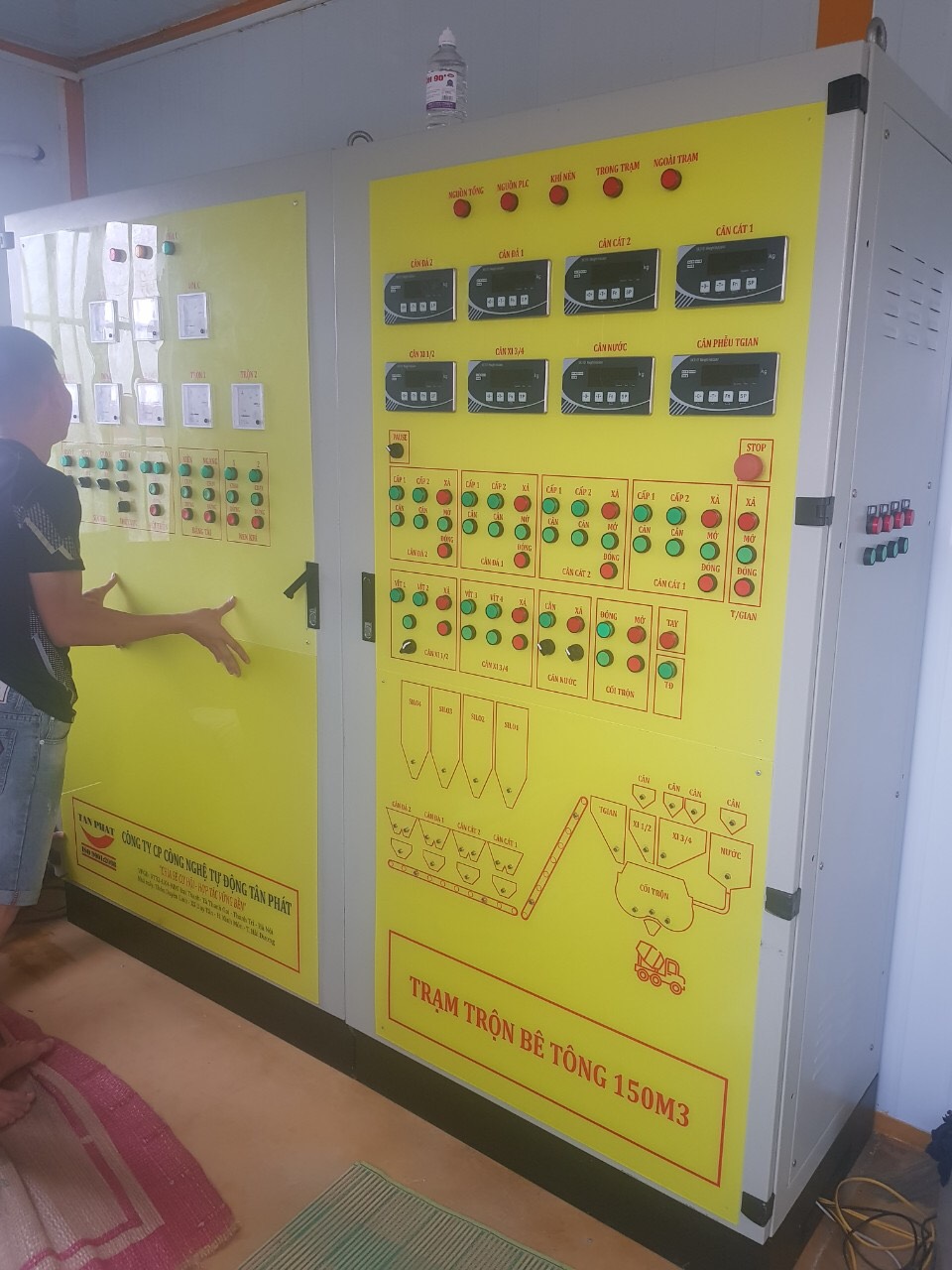

8. Hệ thống điều khiển tự động.

-Thiết bị đóng cắt: Áp tô mát, công tắc tơ, rơ le nhiệt, rơ le trung gian,… của hãng LS – Korea.

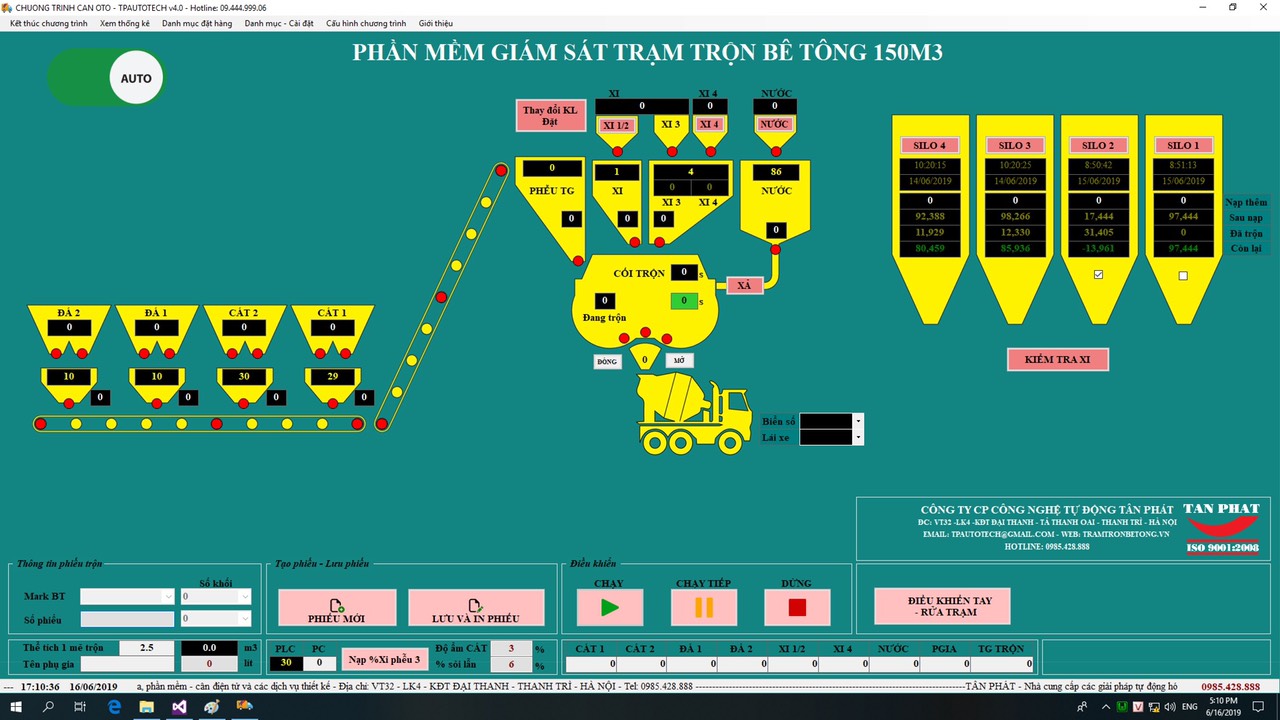

- Thiết bị điều khiển chính: Bộ điều khiển lập trình PLC dòng S7-200 của Siemens, kết nối hệ thống máy tính điều khiển và màn hình hiển thị, giám sát điều khiển HMI.

- Đầu cân hiển thị chính xác khối lượng hãng Keli Trung Quốc.

- Phần mềm điều khiển: Do công ty Tân Phát autotech cung cấp.

- Các thiết bị có xuất xứ và chứng nhận chất lượng đầy đủ.

9. Hệ thống dây, cáp điện các loại:

-Dùng để đấu nối giữa các thiết bị: Máy trộn, phễu cập liệu, tủ điện, … (Không bao gồm dây, cáp điện cấp nguồn đến chân trạm trộn.)

- Xuất xứ: Việt Nam

Trên đây là một số thông tin sơ qua về hệ thống trạm cân điện tử dùng trong trạm cân bê tông do Tân Phát làm chủ thầu và thi công. Chúng tôi xin giới thiệu qua một chút để khách hàng có thể nắm được phần nào giúp, giúp cho quý khác hiểu hơn về cân bê tông và hệ thống vận hành trạm. Quý khách có nhu cầu cần được tư vấn và lắp đạt hệ thống cân trạm trộng bê tông xin hãy vui lòng liên hệ về số máy hotline trên đây của chúng tôi.
