Cấu tạo và nguyên lý hoạt động của trạm cân ô tô điện tử

Đóng vai trò quan trọng trong việc đo lường trọng lượng các phương tiện vận chuyển như xe ô tô, xe tải, xe container...Trạm cân điện tử là thành phần không thể thiếu tại các doanh nghiệp hiện nay. Vậy cấu tạo trạm cân điện tử bao gồm các bộ phận nào? Nguyên lý hoạt động của trạm cân ra sao? Hãy cùng Cân điện tử Tân Phát tìm hiểu chi tiết trong nội dung bài viết dưới đây.

Danh mục

1. Cấu tạo trạm cân điện tử 1.1. Bàn cân 1.2. Thiết bị trạm cân 1.3. Móng cân và nhà điều hành 2. Nguyên lý hoạt động cân ô tô điện tử

Trạm cân điện tử là khu vực chứa cân ô tô, cân xe tải hoạt động với mục đích chính là đo lường tải trọng tổng thể xe chở hàng (bao gồm: tải trọng xe hàng + tải trọng hàng hóa) để từ đó hỗ trợ doanh nghiệp trong công tác quản lý khối lượng hàng hóa xuất nhập, đảm bảo an toàn khi các phương tiện vận tải tham gia giao thông, đồng thời tuân thủ các quy định về luật cân tải trọng xe được nhà nước ban hành.

Tùy vào từng nhu cầu cũng như điều kiện tài chính của doanh nghiệp, trạm cân điện tử sẽ được cung cấp với các hệ thống cân ô tô, cân xe tải khác nhau. Trong đó, các dòng cân ô tô được dùng phổ biến nhất là: cân ô tô 60 tấn, cân ô tô 80 tấn, cân ô tô 100 tấn, cân ô tô 120 tấn thiết kế với đa dạng kích thước bàn cân, thiết bị sử dụng, hình thức lắp đặt...

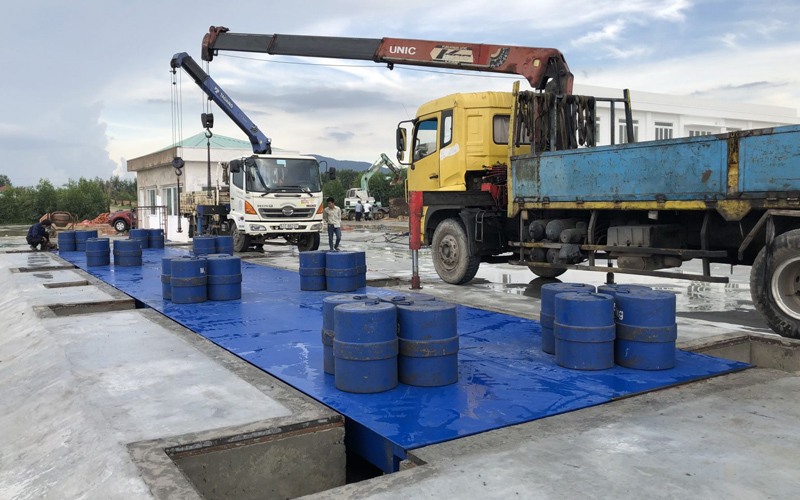

Trạm cân điện tử do CTCP Công nghệ Tự động Tân Phát trực tiếp thi công, lắp đặt hoàn thiện.

Cấu tạo chi tiết một trạm cân điện tử tiêu chuẩn

Một trạm cân ô tô điện tử tiêu chuẩn được lắp đặt hoàn chỉnh với 3 thành phần chính là:

• Bàn cân
• Hệ thống thiết bị trạm cân
• Móng cân và nhà điều hành

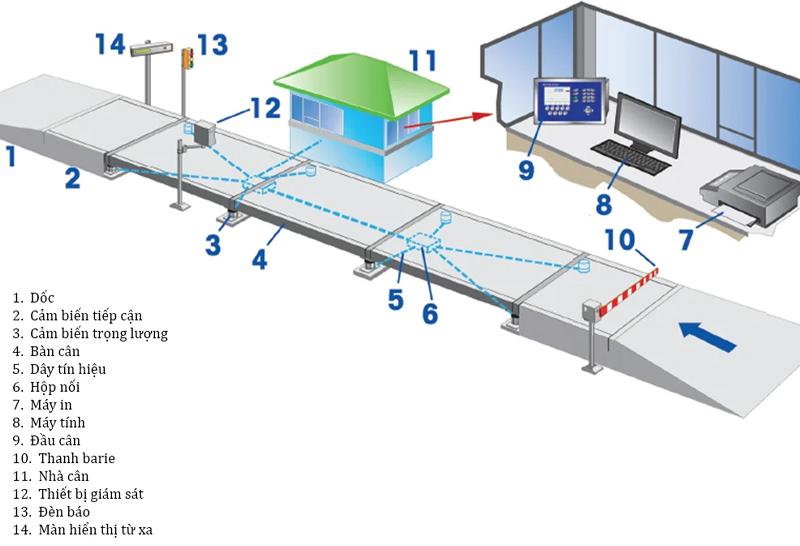

Sơ đồ cấu tạo trạm cân điện tử

Bàn cân

Bàn cân còn được gọi khác là cầu cân, đây là bộ phận chịu lực chính cho toàn bộ hệ thống cân, cấu tạo từ thép hoặc bê tông cốt thép. Trong đó bàn cân thép được sử dụng phổ biến hơn bàn cân bê tông cốt thép bởi khối lượng nhẹ, độ bền cao, có thể tháo dỡ di dời khi cần.

Đặc điểm chung của hai loại bàn cân ô tô điện tử này là đều có thể hoạt động với các mức tải trọng tối đa là: 20 tấn, 40 tấn, 60 tấn, 80 tấn, 100 tấn, 120 tấn, 150 tấn và được cung cấp với kích thước bàn cân xe đa dạng. Bàn cân 18m và 12m đầu tư nhiều nhất, bên cạnh đó còn có các loại bàn cân 10m, 14m, 16m, 21m...

Cấu tạo trạm cân điện tử từng loại cũng sẽ khác nhau về hình thức lắp đặt cầu cân. Hiện nay có 3 kiểu lắp đặt chính là: kiểu nổi, kiểu chìm và kiểu nửa nổi nửa chìm.

• Cân ô tô lắp đặt kiểu nổi: Cấu tạo trạm cân với toàn bộ cầu cân và thiết bị nằm hoàn toàn trên mặt đất
• Cân ô tô lắp đặt kiểu chìm: Cấu tạo trạm cân với toàn bộ cầu cân và thiết bị nằm dưới mặt đất trong hố bê tông.
• Cân ô tô lắp đặt kiểu nửa nổi nửa chìm: Cấu tạo trạm cân với cầu cân và thiết bị nằm một phần trên mặt đất và một phần dưới mặt đất.

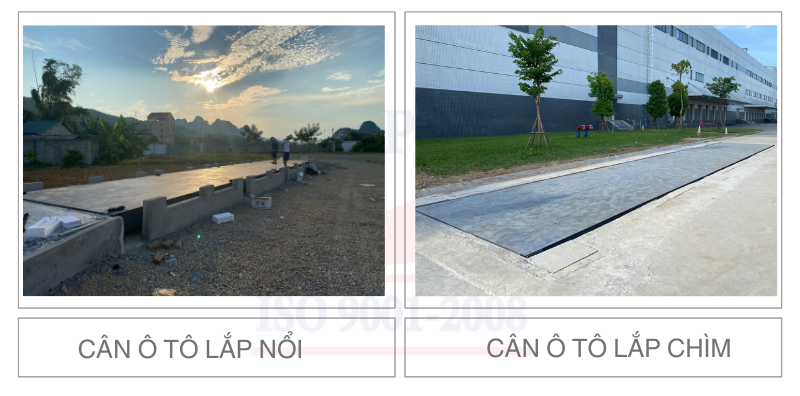

Các hình thức lắp đặt trạm cân phổ biến hiện nay.

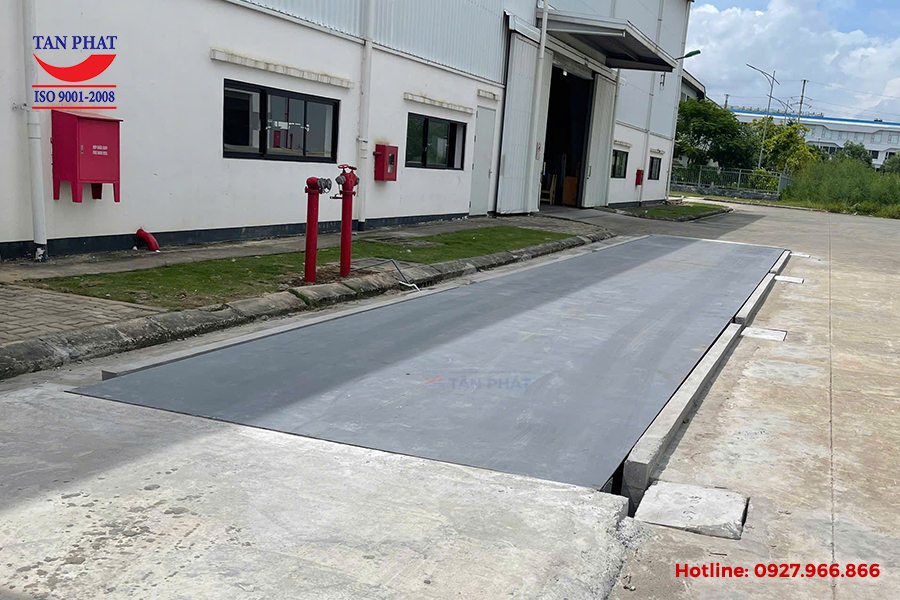

Cầu cân ô tô lắp nổi được dùng phổ biến nhất bởi dễ vệ sinh bảo dưỡng lắp đặt nên mang đến độ bền cao, tuổi thọ sử dụng lâu dài. Tiếp theo đó là cầu cân ô tô lắp chìm với khả năng tối ưu không gian làm việc, tiết kiệm diện tích cho doanh nghiệp.

Hệ thống thiết bị trạm cân

Trong cấu tạo trạm cân ô tô, trạm cân xe tải điện tử ngoài bàn cân (cầu cân) thì hệ thống thiết bị điện đóng vai trò quan trọng trong việc vận hành, quản lý và cung cấp kết quả cân nhanh, chuẩn xác, đáng tin cậy đến người dùng.

Cấu tạo hệ thống điện của trạm cân sẽ bao gồm rất nhiều thành phần với các thiết bị cân khác nhau. Tuy nhiên, quan trọng và không thể thiếu trong mỗi trạm cân điện tử chính là các thiết bị sau đây:

• Hệ thống cảm biến lực (loadcell)
• Bộ cộng tín hiệu loadcell (junction box)
• Đầu hiển thị cân (indicator)
• Các thiết bị phụ trợ khác như: Màn hiển thị ngoài trời, phần mềm quản lý trạm, máy tính, máy in.....

Hệ thống loadcell (cảm biến lực) và hộp nối loadcell (bộ cộng tín hiệu) sẽ được lắp đặt ngay bên dưới bàn cân, còn đầu cân sẽ được lắp đặt trong nhà điều hành và kết nối với các thiết bị phụ trợ khác để hỗ trợ điều kiển, vận hành, quản lý dữ liệu trạm cân.

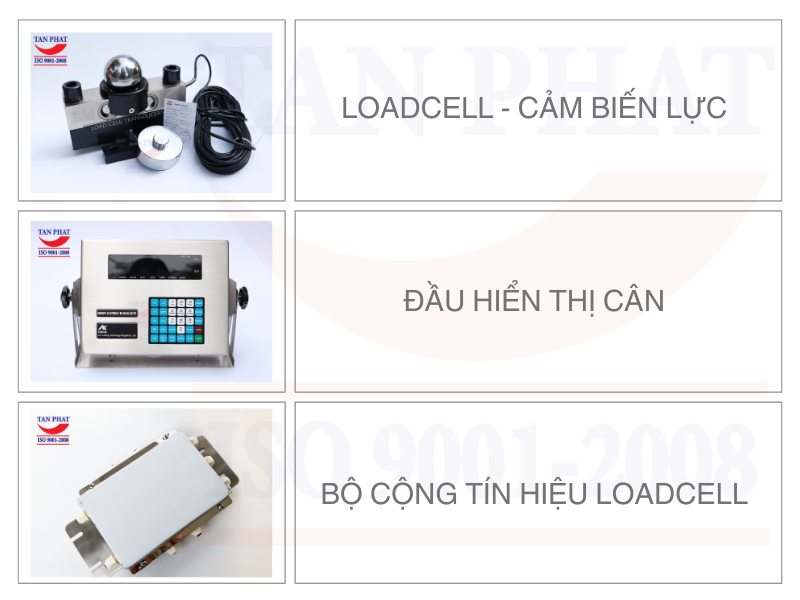

Các thiết bị chính thường dùng trong cân ô tô, cân xe tải điện tử hiện nay.

Cấu tạo trạm cân điện tử loại cao cấp sẽ được tích hợp thêm hệ thống camera giám sát đưa hình ảnh cân lên phiếu cân, thẻ từ, barie phục vụ cho nhu cầu cân tự động, màn hiển thị ngoài trời giúp tài xế quan sát kết quả cân dễ dàng ngay khi đứng tại vị trí xa....Các thành phần này sẽ được thiết kế, tích hợp vào hệ thống cân ô tô, cân xe tải điện tử theo yêu cầu đặt riêng của khách hàng.

Móng cân và nhà điều hành

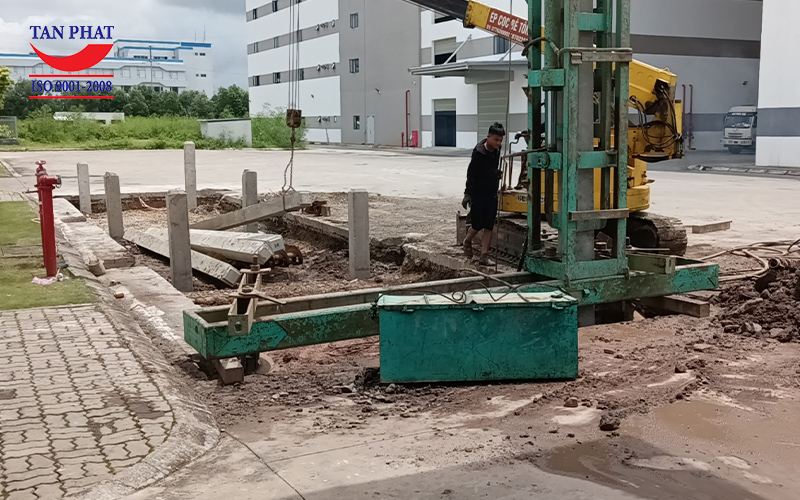

Móng cân là thành phần quan trọng trong cấu tạo trạm cân ô tô, cân xe tải điện tử. Móng cân được xem là bệ đỡ giúp bàn cân chịu tải trọng cao, tránh gây sụt lún làm ảnh hưởng đến độ chính xác và hiệu quả hoạt động của cân.

Móng cân cần được thiết kế và hướng dẫn thi công bởi đơn vị có năng lực để đảm bảo các tiêu chuẩn do cục đo lường quy định.

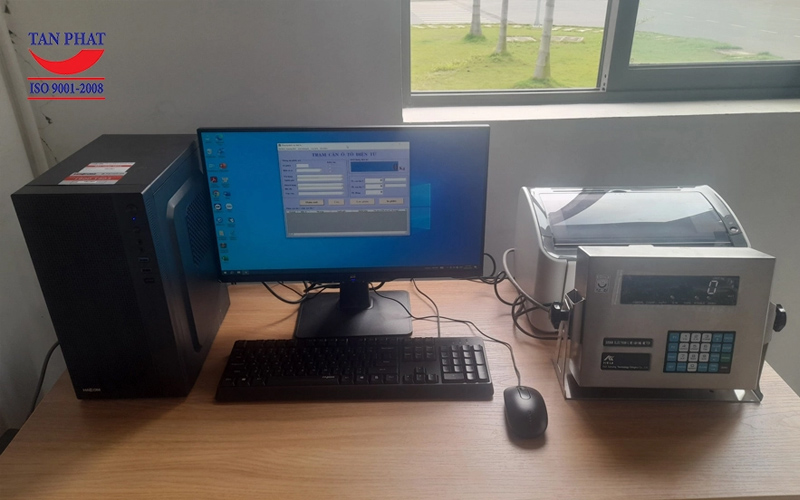

Bên cạnh móng cân là nhà điều hành trạm cân - Đây là vị trí lắp đặt các thiết bị điều khiển trạm cân như đầu cân, máy tính, máy in, màn hiển thị phụ...Và đồng thời cũng là nơi người vận hành trạm làm việc và quản lý dữ liệu toàn bộ hệ thống cân.

Nhà điều hành trạm cân sẽ được đặt gần trạm cân hoặc đặt xa trạm cân trong trường hợp hệ thống cân hoạt động theo công nghệ tự động hóa và có camera giám sát.

Nguyên lý hoạt động của trạm cân ô tô điện tử

Để hiểu sâu hơn về sản phẩm cân ô tô trên thị trường, hãy cùng khám phá nguyên lý hoạt động của chúng. Cụ thể, cân ô tô điện tử hoạt động theo nguyên lý tương tác với cảm biến lực (loadcell).

Khi các phương tiện vận chuyển hàng hóa của doanh nghiệp (như xe tải, xe container, xe đầu kéo...) đi lên bàn cân sẽ tác động lực vào các loadcell - cảm biến trọng lực được đặt đưới gầm bàn cân. Tại đây, bộ cộng tín hiệu loadcell sẽ tiến hành tổng hợp các tín hiệu lực được truyền về từ các cảm biến trọng lực tương ứng, thành một tín hiệu chung để truyền tiếp tín hiệu này đến đầu cân điện tử phân tích, xử lý và cho ra kết quả cân chuẩn xác nhất.

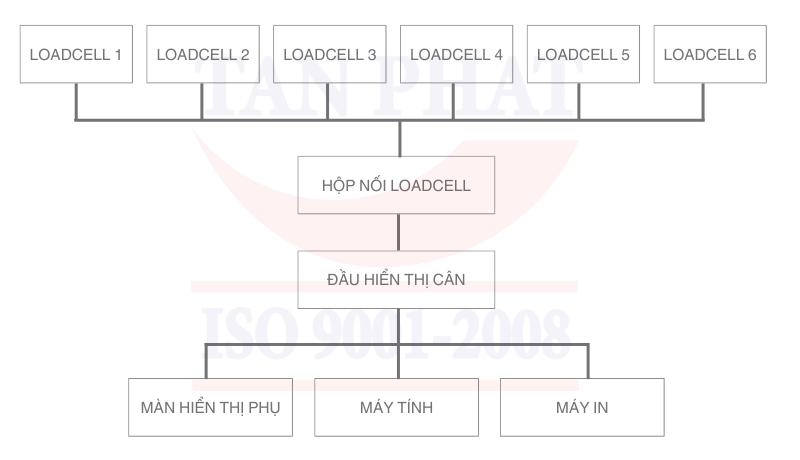

Nguyên lý hoạt động trạm cân ô tô điện tử

Nếu đầu cân kết nối với hệ thống máy tính, máy in thì kết quả cân sẽ được hiển thị cả trên máy tính thông qua phần mềm quản lý trạm cân, đồng thời cũng hiển thị lên trên bảng hiển thị ngoài trời để tài xế xe hàng có thể quan sát kết quả đã cân.

>> Tham khảo: Cách chọn mua cân ô tô điện tử phù hợp nhất

Trên đây là toàn bộ thông tin về nguyên lý hoạt động và cấu tạo trạm cân điện tử dùng để cân xe ô tô, cân xe tải hoặc các phương tiện vận chuyển chuyên dụng hiện nay. Hy vọng bài viết đã cung cấp được những thông tin hữu ích cho bạn đọc, nếu có nhu cầu lắp đặt trạm cân vui lòng liên hệ hãng Cân điện tử Tân Phát qua số hotline 0927 966 866 hoặc tham khảo bảng giá và các dịch vụ ưu đãi khi điền đầy đủ thông tin vào bảng này.
