Hố pit là gì? Tiêu chuẩn về kích thước và độ sâu hố pit dock leveler

Mục lục

Hố pit là gì? Hố pit dock leveler là gì? Cấu tạo dock leveler pit Các loại hố dock leveler hiện nay Cách xác định kích thước độ sâu hố pit dock Ưu nhược điểm dock leveler có hố âm nền Kết luận

Hố pit là một trong những bộ phận không thể thiếu của hệ thống sàn nâng hạ thủy lực. Để hiểu rõ chi tiết hố pit là gì? Những tiêu chuẩn về kích thước và độ sâu trong thi công xây dựng hố pit dock leveler. Hãy cùng Tân Phát tìm hiểu cụ thể trong bài viết sau đây.

Hố pit là gì?

Hố pit là một khoảng không gian được xây dựng dưới mặt đất hoặc sàn nhà, nhằm phục vụ cho các mục đích sử dụng khác nhau, tùy thuộc vào từng ứng dụng cụ thể như: hố dock leveler, thang máy, bảo dưỡng xe, xây dựng...

Hố pit dock leveler là gì?

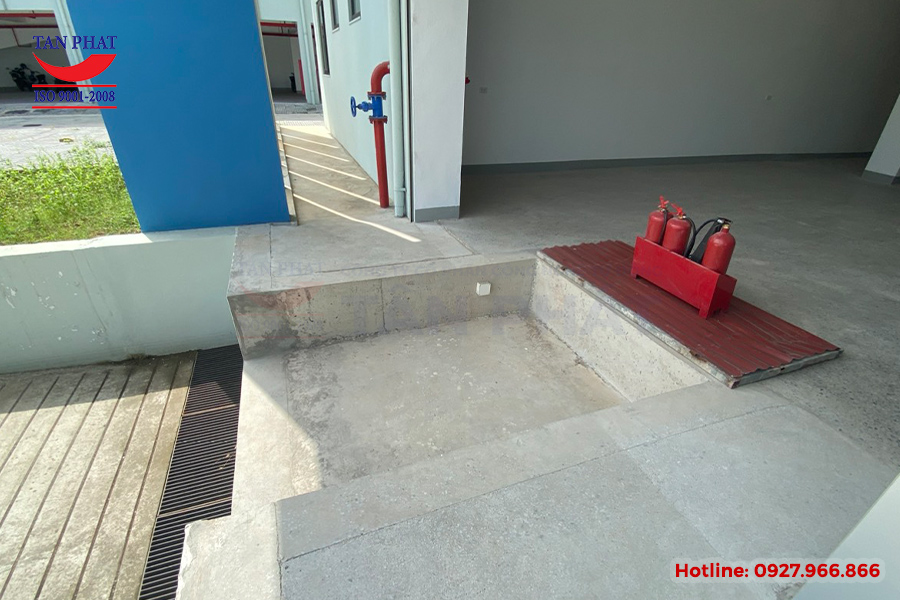

Hố pit dock leveler là một khoảng không gian được đào dưới mặt sàn nhà kho, nhà xưởng, hoạt động với chức năng chính là chứa đựng sàn nâng hạ và các bộ phận thủy lực, cơ khí của sàn nâng hạ.

Nói cách khác, sàn nâng thủy lực hay các dòng sàn nâng tự động khi đóng lại hoàn toàn sẽ nằm âm nền dưới mặt sàn nhà kho nhà xưởng nhờ được chứa đựng trong các hố pit dock leveler.

Điều này giúp doanh nghiệp tiết kiệm diện tích làm việc và hỗ trợ quá trình đóng xếp hàng hóa được diễn ra nhanh chóng, an toàn với hiệu quả cao.

Kích thước của hố pit dock leveler sẽ phụ thuộc vào loại sàn nâng mà doanh nghiệp sử dụng. Đặc biệt, hố pit dành cho sàn nâng cần được thiết kế và thi công đúng kỹ thuật nhằm đảm bảo an toàn và hiệu quả hoạt động của sàn nâng.

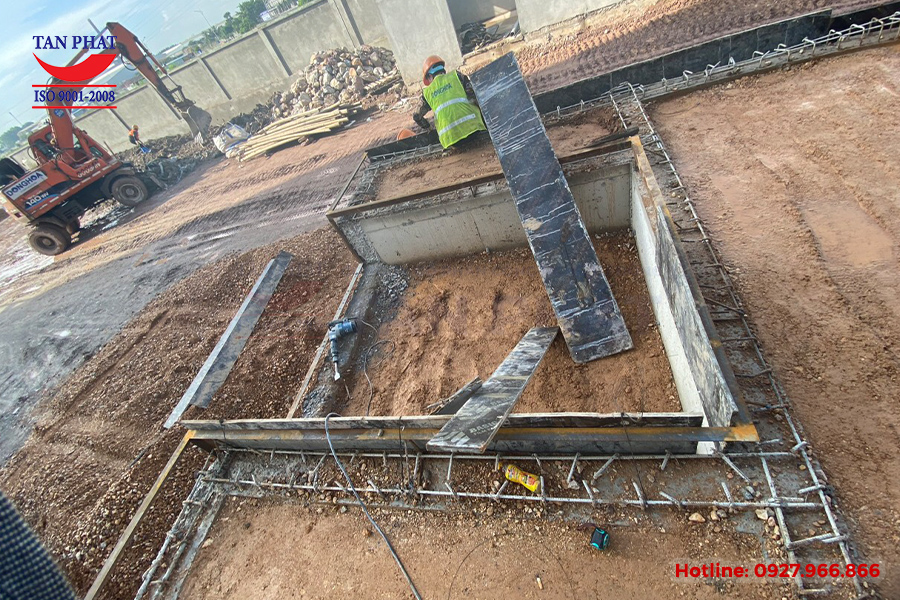

Hình ảnh: Hố pit dock leveler đang trong quá trình thi công xây dựng

Cấu tạo dock leveler pit

• Thành hố: Chủ yếu được tạo thành từ bê tông cốt thép hoặc các vật liệu có kết cấu tương tự để đảm bảo độ ổn định và vững chắc cho toàn bộ hố pit.
• Đáy hố: Chủ yếu được đổ bê tông bằng phẳng và gia cố thêm lớp chống thấm để ngăn nước xâm nhập.
• Kết cấu chịu lực: Hệ thống dầm và cột bê tông cốt thép sẽ được thiết kế để chịu tải trọng của sàn nâng và hàng hóa khi sàn nâng ở vị trí thấp nhất.

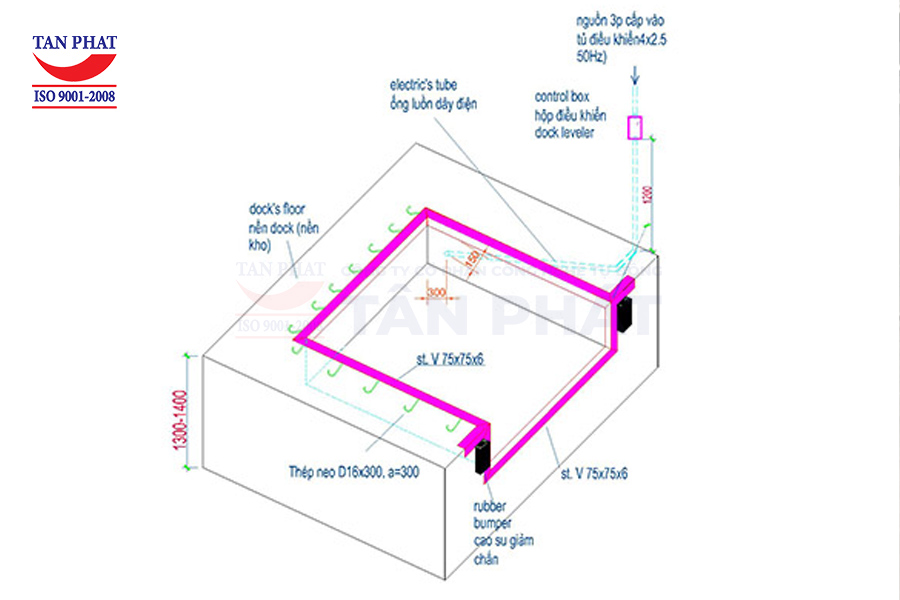

Hình ảnh: Cấu tạo hố pit dock leveler

Các loại hố dock leveler hiện nay

Hiện nay hố pit dock leveler được chia thành 2 loại chính: Hố pit bê tông và Hố pit khung thép

Hố pit bê tông

• Loại hố được xây dựng trực tiếp tại nền bê tông của các nhà kho, nhà xưởng.
• Loại này dễ dàng thi công trong quá trình làm mới hoặc cải tạo nhà kho, nhà xưởng.
• Lắp đặt âm nền nên tuổi thọ hố pit bê tông sẽ phụ thuộc vào chất lượng bê tông.

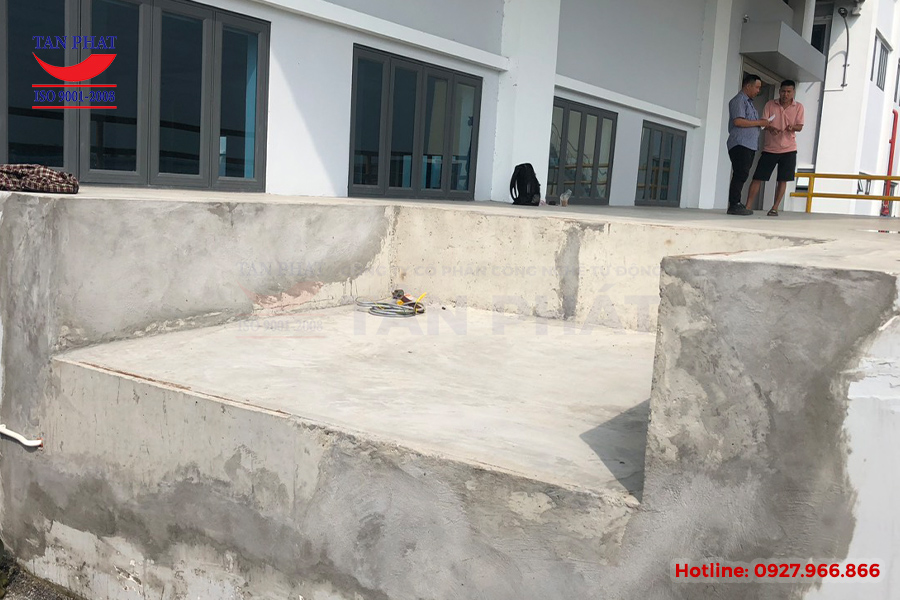

Hình ảnh: Hố pit dành cho sàn nâng thủy lực sau khi đã thi công xây dựng xong

Hố pit khung thép

• Giải pháp thay thế đối với doanh nghiệp không thể thi công xây dựng hố pit bê tông âm nền nhà xưởng, nhà kho.
• Loại hố này được làm hoàn toàn bằng khung thép và đặt nổi trên nền nhà xưởng, nhà kho.

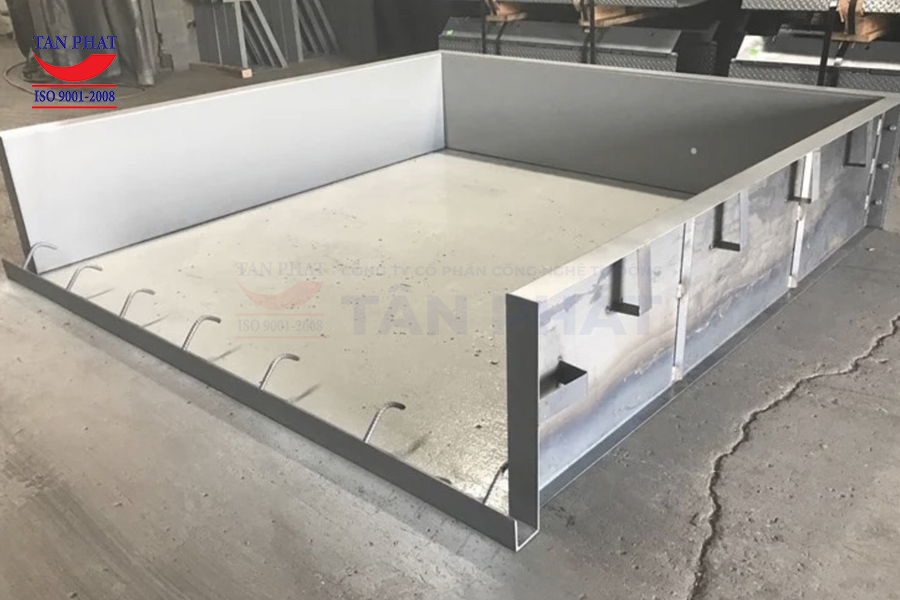

Hình ảnh: Hố pit khung thép

Cách xác định kích thước độ sâu hố pit dock

Để xác định kích thước thước độ sâu hố dock, bạn cần tham khảo thông số kỹ thuật chi tiết loại dock leveler mà doanh nghiệp sử dụng. Thường các nhà sản xuất sẽ cung cấp đầy đủ các kích thước, tải trọng và độ sâu hố pit khuyến nghị cho từng loại sàn nâng.

Tham khảo kích thước và độ sau hố pit dock leveler phổ biến hiện nay:

Mặc dù không có kích thước tiêu chuẩn nào nhưng bạn có thể tham khảo kích thước và độ sâu phổ biến của hố pit sàn nâng thủy lực như sau:

• Chiều rộng ≥ chiều rộng bàn nâng + khoảng cách an toàn hai bên (khoảng 100-200mm mỗi bên).
• Chiều dài ≥ chiều dài bàn nâng + khoảng cách an toàn phía trước và sau (khoảng 100-200mm mỗi bên).
• Chiều sâu: Phụ thuộc vào hành trình nâng hạ của sàn nâng, đặc biệt là độ dày của sàn nâng khi hạ xuống. Thông thường, chiều sâu hố pit > hành trình nâng hạ khoảng 100-200mm.

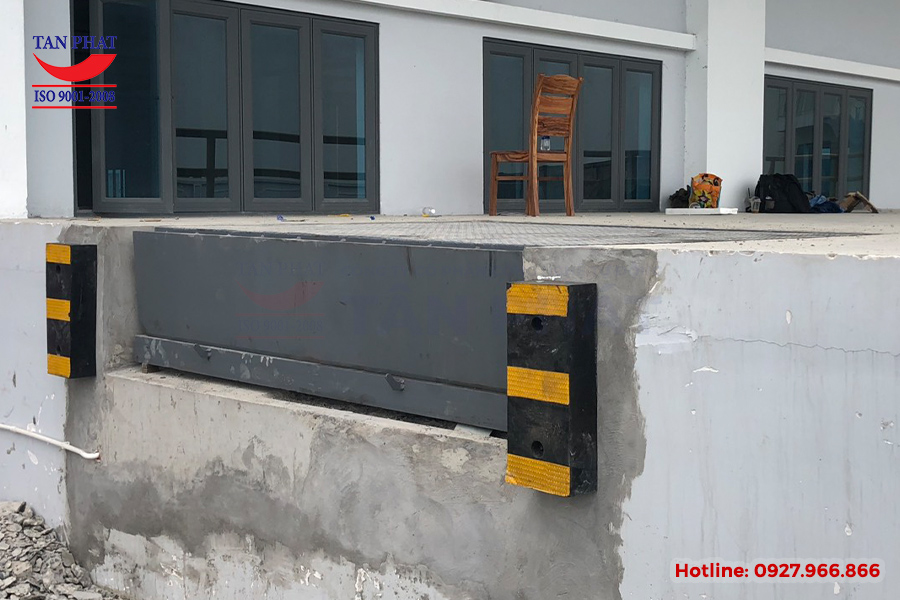

Hình ảnh: Dock Leveler - Sàn nâng tự động sau khi được lắp đặt vào trong hố pít.

Ưu nhược điểm dock leveler có hố âm nền

Ưu điểm

Nhược điểm

Chịu tải trọng cao, thích hợp nâng hạ hàng hóa nặng. Hành trình nâng hạ lớn, đáp ứng nhu cầu làm việc ở nhiều độ cao khác nhau. Độ cao ổn định, đảm bảo an toàn khi vận hành và chịu tải. Đảm bảo vệ sinh, bảo trì bảo dưỡng đúng cách, hố pit sẽ hoạt động với tuổi thọ lâu dài, giảm các chi phí sửa chưa, thay thế phát sinh. Hố pit có thiết kế với kích thước và độ sâu phù hợp với nhu cầu sử dụng, không gian của từng công trình.

Chi phí xây dựng hố và lắp đặt hệ thống thủy lực khả lớn. Việc đào hố, xây dựng kết cấu và lắp đặt thệ thống thủy lực mất nhiều thời gian, ảnh hưởng đến tiến độ công trình. Khó di dời hố pit. Việc thiết kế thi công hố pít cần được thực hiện bởi các đơn vị uy tín. Nếu hố pit thiết kế và thi công không đúng kỹ thuật sẽ gây mất an toàn, sụt lún, thâm nước, nguy hiểm cho cả người và hàng hóa.

Tham khảo:

• Cấu hình sàn nâng thủy lực 6 tấn
• Cấu hình sàn nâng thủy lực 8 tấn
• Sàn nâng tự động - Hydraulic Dock Leveler

Kết luận

Hố pit đóng vai trò quan trọng trong việc đảm bảo an toàn và hoạt động của sàn nâng thủy lực - dock leveler. Do đó, việc thiết kế thi công hố dock âm sàn cần tuân thủ nhiều tiêu chuẩn kỹ thuật và yêu cầu an toàn để đảm bảo độ bền và ổn định của hệ thống.

Nếu bạn đang có nhu cầu tìm hiểu thêm về hố pit dock leveler hoặc có nhu cầu đặt hàng thiết kế thi công lắp đặt sàn nâng thủy lực, hãy liên hệ chúng tôi qua số điện thoại 0927 966 866 để được hỗ trợ tốt nhất. Đội ngũ kỹ thuật viên nhiệt tình, giàu kinh nghiệm với trình độ chuyên môn cao của chúng tôi sẽ giúp bạn tìm ra giải pháp tối ưu nhất cho công trình của bạn.
