Đầu cân XK3101K

Liên Hệ Giá

MÔ tả:

Model: XK3101K

Hãng sản xuất: Keli

Nơi sản xuất: Trung Quốc

Thông số kỹ thuật chi tiết của bộ điều khiển XK3101K.

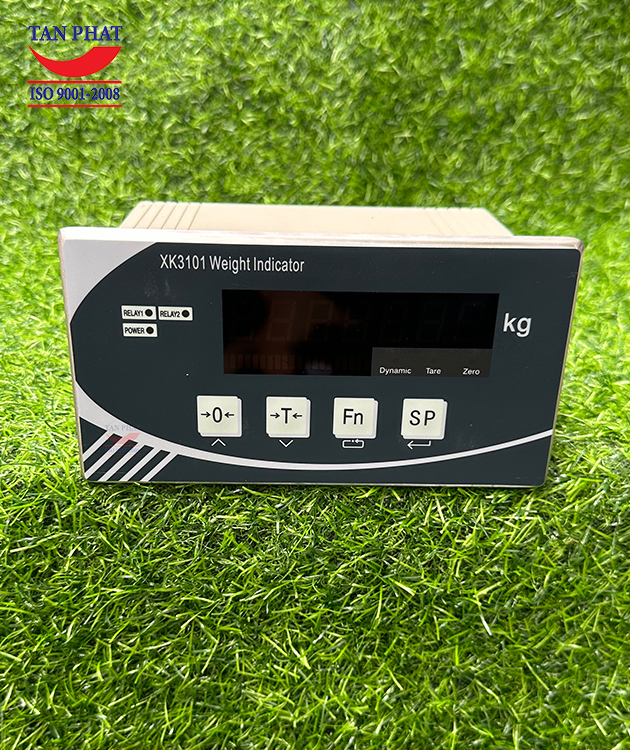

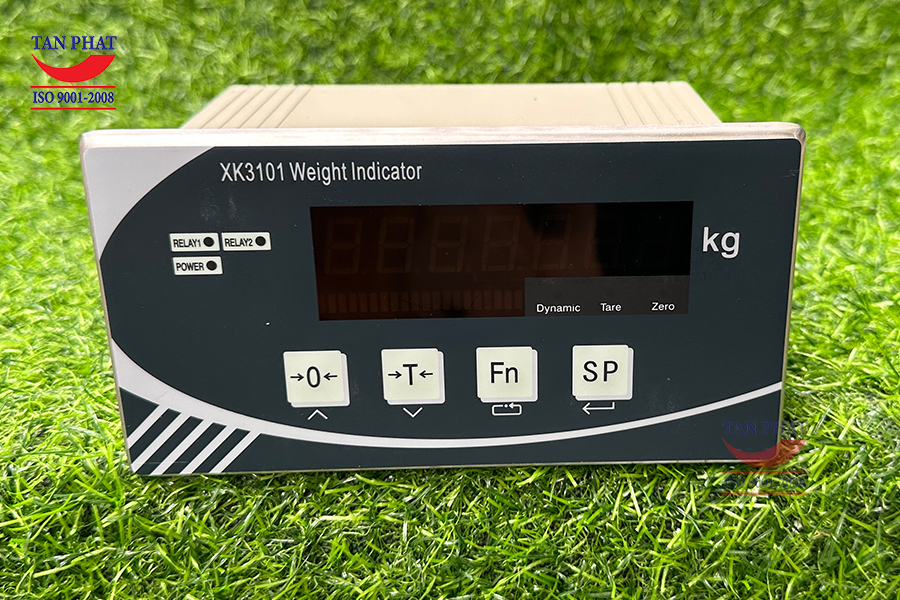

Hình ảnh thực tế mặt trước đầu cân Xk3101K

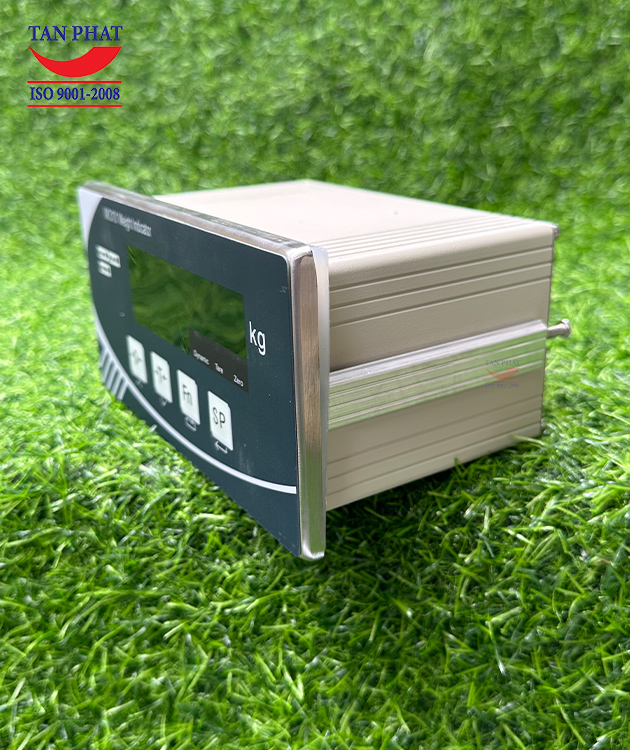

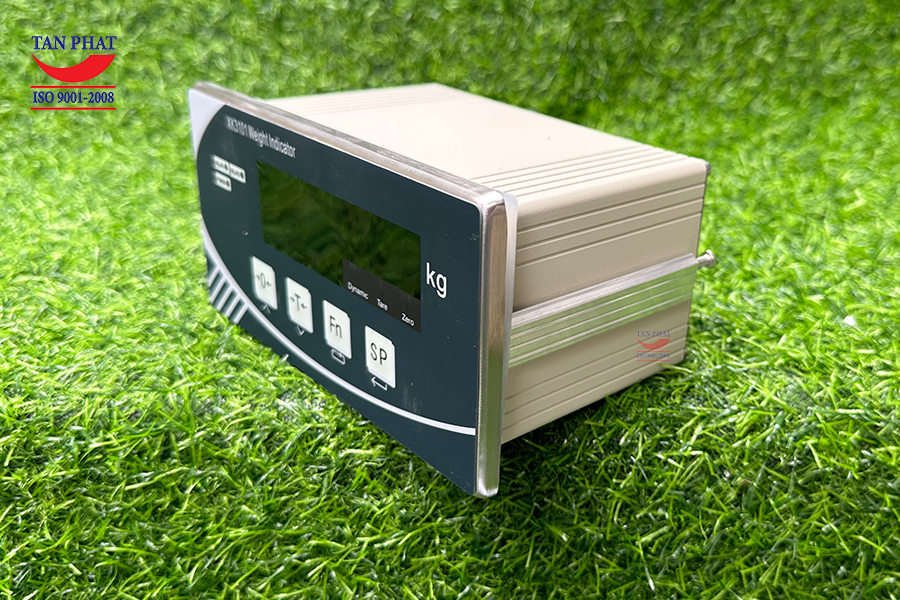

– Với vỏ nhôm nhỏ gọn, đầu cân XK3101K dễ dàng lắp vào tủ điều khiển.

– Nguồn cung cấp: 240V (110V tùy chọn)

– Vỏ bằng vật liệu nhôm chống ăn mòn

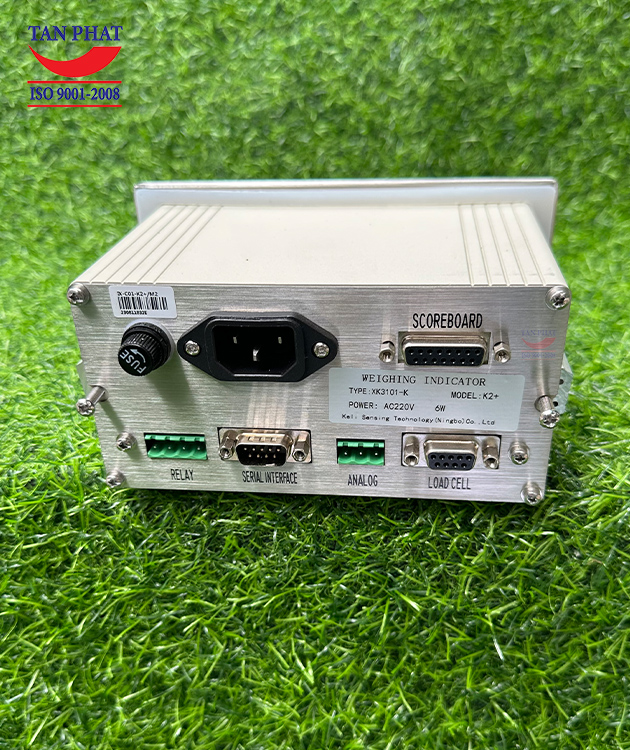

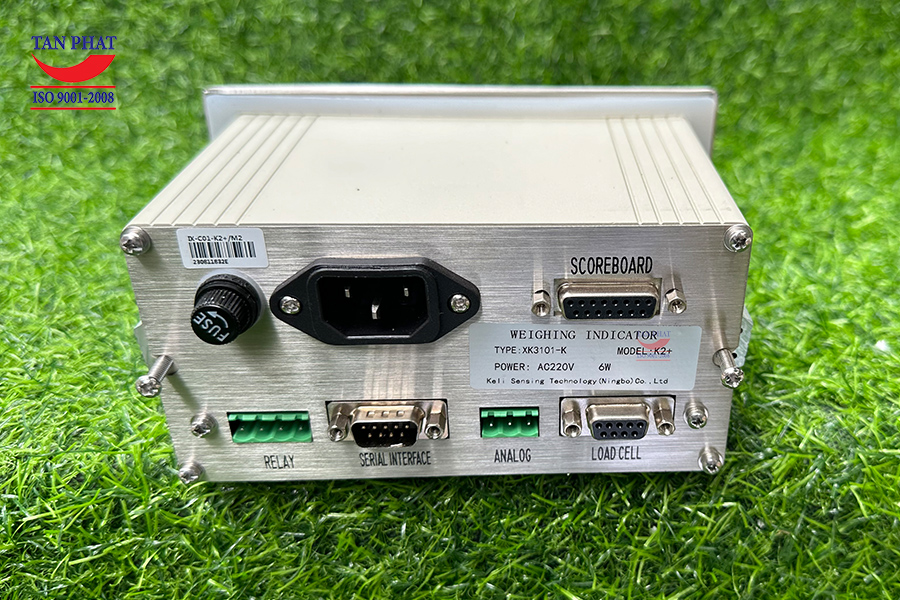

– Đầu cân XK3101K có hai bộ đầu ra

– Đầu ra tương tự: 0 ~ 20mA / 4 ~ 20mA 0 ~ 5V / 0 ~ 10V

– RS232/RS485

– 24-bit A / D chuyển đổi, 16-bit D /A chuyển đổi

– Màn hình 6 số LED

– 4 tỷ lệ lấy mẫu có sẵn (6, 12.5, 25, 50 Hz)

Đầu cân xk3101K là dòng đầu cân được ứng dụng phổ biến trong các dòng cân đóng bao và dạng cân mẻ định lượng.

Cách hiệu chuẩn đầu cân dành cho khách hàng có nhu cầu tự hiệu chuẩn cân.

Sử dụng đầu cân xk3101(K)

Cắm rắc calip vào sau đầu cân ( chân serial communitation)
Nhấn đồng thời phím 0 và phím Fn đầu cân sẽ hiện F1
ấn phím SP đầu cân hiên Cal 0
ấn phím SP đầu cân cân hiện d1 ( dùng hím Fn để thay đổi giá trị bước nhảy)
ấn phím SP đầu cân hiện C300 ( khối lượng cân lớn nhất dùng phím Fn và phím 0 để thay đổi giá trị)
ấn phím SP đầu cân hiện noload( chế độ không tải đảm bảo cân tĩnh và trên cân không có vật gì)
Ấn SP đầu cân sẽ hiện thị _ _ _ _ _ đợi một chút đầu cân sẽ hiển thị Add ld1
Đặt tải calip lên sau đó ấn SP đầu cân sẽ hiển thị __ _ __ đợi chút đầu cân sẽ hiển thị ra một số ví dụ như 300 sau đó dùng phím Fn và phím 0 sửa số đó thành khối lượng tải calip
Đợi ổn định ấn phím SP đầu cân hiển thị add ld2
Nhấn phím 0 để kết thúc quá trình calip cân.

Ấn đồng thời 2 phím Fn và 0 để vào F1, Dùng phím Fn thay đổi F1 thành F5 sau đó ấn phím SP

Đầu cân hiển thị F5.1 ( F5.1 =0 thì role không sử dụng)

F5.1=1. Upper and lower limit mode:

1＃relay: weight≤out 1 value, close

weight＞out 1 value, cut

2＃relay: weight＜out 2 value, cut

weight≥out 2 value, close

( rơ le 1 sẽ đóng khi khối lượng ≤ giá trị đặt 1

Rơ le 1 sẽ mở khi khối lượng ＞ giá trị đặt 1

Rơ le 2 sẽ mở khi khối lượng ＜ giá trị đặt 2

Rơ le 2 đóng khi khối lượng ≥ giá trị đặt 2)

F5.1 =2 thì
F5.1= 2. Fixed value mode:
1＃relay: weight≤out 1 value, cut
weight＞out 1 value, close
2＃relay: weight＜out 2 value, cut
weight≥out 2 value, close
role 1 sẽ mở khi khối lượng ≤ giá trị đặt 1
role 1 sẽ đóng khi khối lượng ＞giá trị đặt 1
role 2 mở khi khối lượng ＜ giá trị đặt 2
role2 đóng khi khối lượng ≥ giá trị đặt 2
Ở màn hình khối lượng bình thường ấn phím sp để tới bước giá trị đặt 1 và giá trị đặt 2)
