Đầu cân XK3101(N) KM05

Liên hệ
MÔ TẢ:
  • Nhập khẩu chính hãng Keli
  • Bảo hành 12 tháng
  • Hỗ trợ vận chuyển, giao hàng tận nơi

 ĐẦU CÂN XK3101N

Hay gọi khác là bộ hiển thị KM05, đây là một trong những đầu cân Keli ứng dụng chủ yếu trong trong hệ thống cân điện tử công nghiệp như cân đóng bao, cân đóng gói, cân băng tải…

Thông tin chi tiết đầu cân điện tử XK3101N

1/ Đặc điểm cấu tạo và tính năng nổi bật

2/ Thông số kỹ thuật đầu cân

3/ Cách sử dụng và hiệu chỉnh đầu cân

4/ Liên hệ tư vấn, báo giá chi tiết

ĐẶC ĐIỂM CẤU TẠO VÀ TÍNH NĂNG NỔI BẬT CỦA ĐẦU CÂN ĐIỆN TỬXK3101(N) KM05

  • Đầu cân sử dụng chủ yếu để kiểm soát trong công nghiệp thông qua các ngõ RS232/485, đầu ra tương tự và chuyển tiếp.
  • Tín hiệu đầu vào của cảm biến lực (loadcell) được xử lý thông qua bộ chuyển đổi A/D 24 bits có độ chính xác cao.
  • Tín hiệu tương tự (analog) tại ngõ ra sử dụng bộ chuyển đổi D/A 16 bits.
  • Tốc độ cập nhật dữ liệu tùy chọn: 6.25 lần/giây, 12.5 lần/giây, 25 lần/giây, 50 lần/giây.

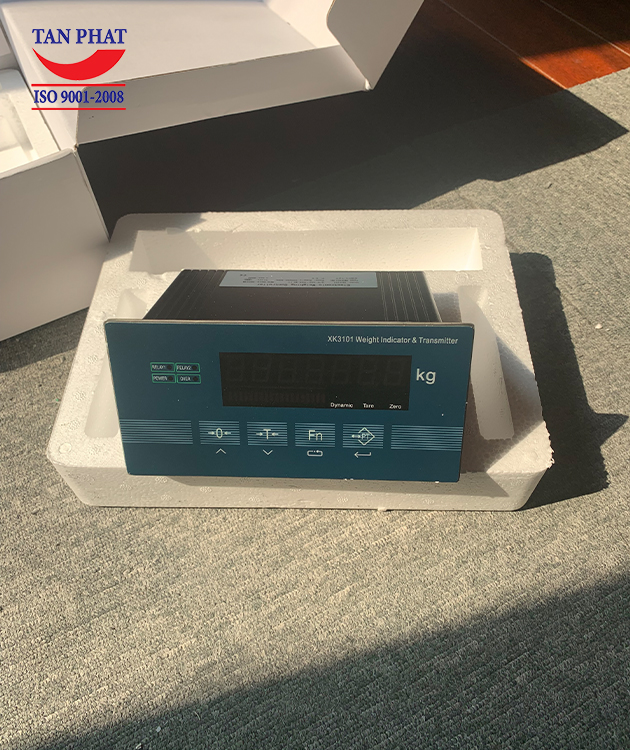

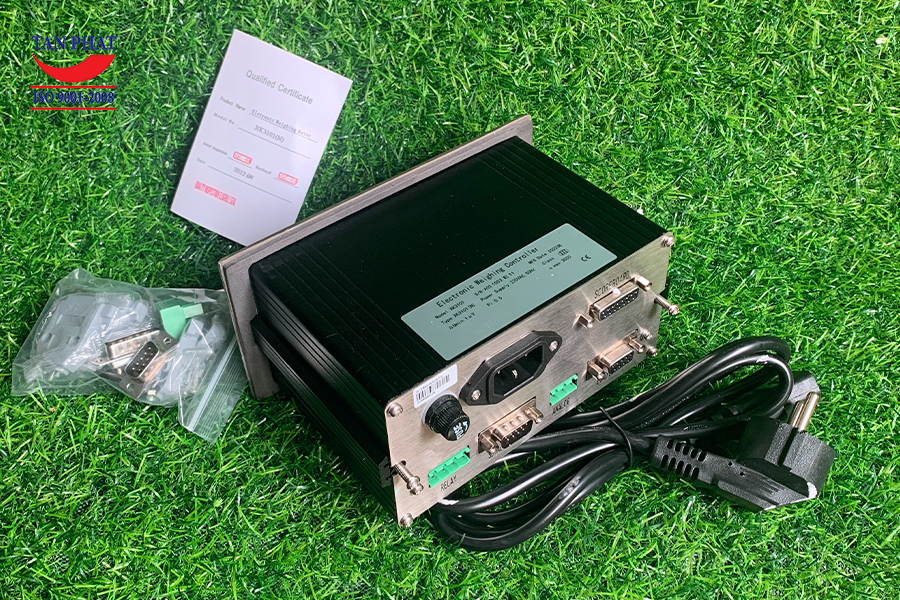

Đầu cân XK3101(N)KM05 nhập khẩu chính hãng Keli (China), bảo hành 12 tháng

  • Chế độ đầu vào rơ le điểm - điểm với tiếp điểm chết.
  • Cổng bảng điểm độc lập (chế độ vòng lặp hiện đại).

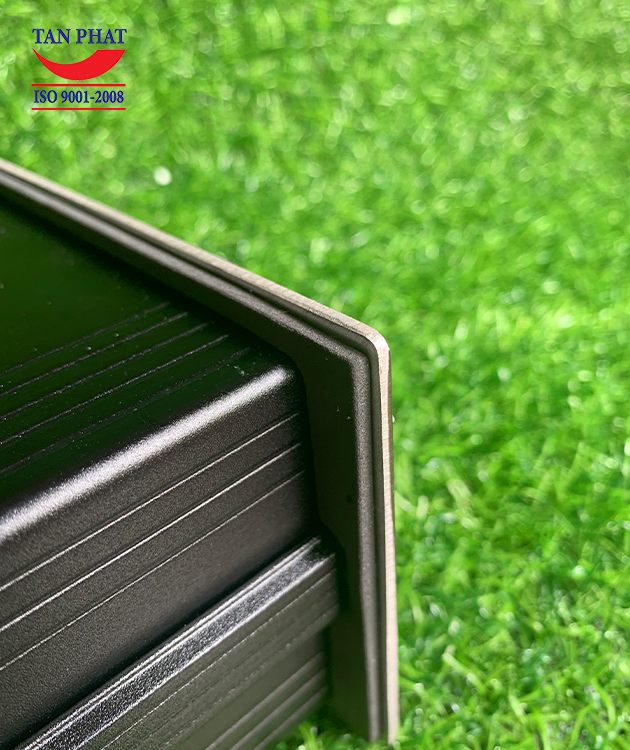

  • Vỏ đầu cân XK3101N được làm chủ yếu từ nhôm với khả năng lọc nhiễu từ tốt, thiết kế nhỏ gọn dễ dàng lắp đặt vào bảng điều kiển, tủ điều khiển.

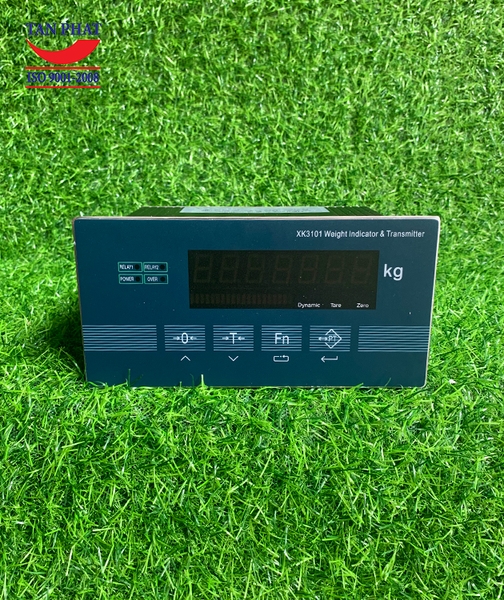

Bộ chỉ thị cân KM05 chính hãng Keli.

THÔNG SỐ KỸ THUẬT BỘ CHỈ THỊ XK3101(N) KM05

Model XK3101
Độ phân chia 1000 - 10.000
Phạm vi giá trị vạch chia 0.001 - 50
Cổng truyền thông RS232 / RS485
Màn hình hiển thị LED chữ đỏ, 7 số (cao 0.56 inch)
Nguồn điện cấp  187-242 VAC, 49-51 Hz
Nhiệt độ làm việc -20 - 50*C (độ ẩm 10-95%, không ngưng tụ)
Nhiệt độ bảo quản -30 - 60*C (độ ẩm 10-95%, không ngưng tụ)
Tốc độ biến đổi 6.25 lần/giây, 12.5 lần/giây, 25 lần/giây, 50 lần/giây
Điện áp kích thích loadcell 5VAC
Số lượng loaddcell kết nối 8 loadcell tương tự (350Ω)

Tham khảo: XK3101 Manual

CÁCH SỬ DỤNG VÀ HIỆU CHUẨN ĐẦU CÂN XK3101(N) KM05

 Hướng dẫn calip hiệu chuẩn đầu cân XK3101N đúng cách

  • Bước 1: Cắm rắc calip vào sau đầu cân (chân serial communitation)
  • Bước 2: Nhấn đồng thời phím 0 và phím Fn đầu cân sẽ hiện F1
  • Bước 3: Ấn phím Pt đầu cân hiện (Cal   0)
  • Bước 4: Ấn phím Pt đầu cân cân hiện d1 (dùng hím Fn để thay đổi giá trị bước nhảy)
  • Bước 5: Ấn phím Pt đầu cân hiện C300 (khối lượng cân lớn nhất dùng phím Fn và phím 0 để thay đổi giá trị)
  • Bước 6: Ấn phím Pt đầu cân hiện noload (chế độ không tải đảm bảo cân tĩnh và trên cân không có vật gì)
  • Bước 7: Ấn Pt đầu cân sẽ hiện thị _ _ _ _ _ đợi một chút đầu cân sẽ hiển thị Add ld1
  • Bước 8: Đặt tải calib lên sau đó ấn Pt đầu cân sẽ hiển thị __ _ __ đợi chút đầu cân sẽ hiển thị ra một số ví dụ như 300 sau đó dùng phím Fn và phím 0 sửa số đó thành khối lượng tải calib
  • Bước 9: Đợi ổn định ấn phím Pt đầu cân hiển thị add ld2
  • Bước 10:  Nhấn phím 0 để kết thúc quá trình calib cân.

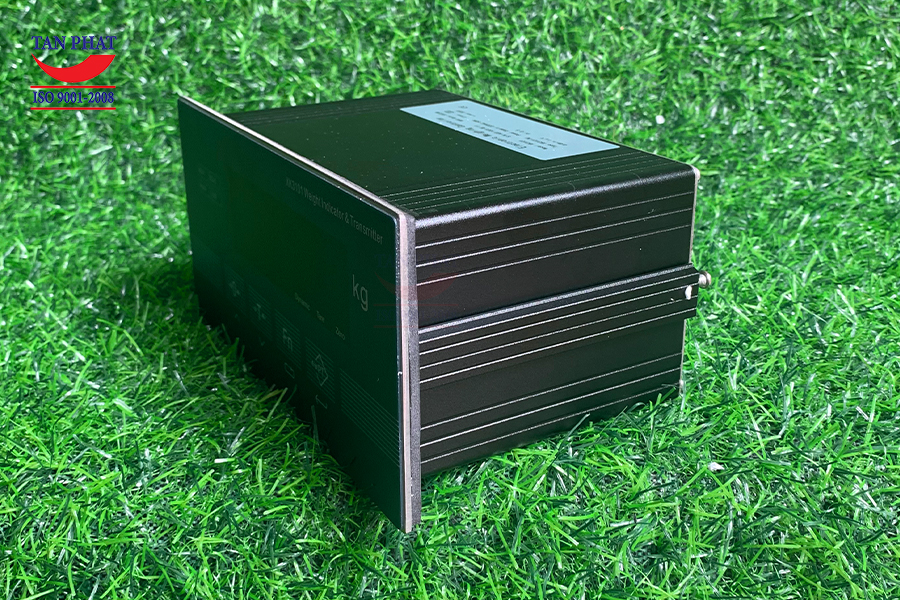

Bộ chỉ thị cân XK3101N

Hướng dẫn sử dụng đầu ra rơ le (relay)

Bước đầu, ấn đồng thời 2 phím Fn và 0 để vào F1. Sau đó, Dùng phím Fn thay đổi F1 thành F5 sau đó ấn phím Pt. Đầu cân hiển thị F5.1 ( F5.1 =0 thì rowle không sử dụng)

  • F5.1 =1 thì

F5.1=1. Upper and lower limit mode:

1#relay:  weight≤out 1 value, close

weight>out 1 value, cut

2#relay:  weight<out 2 value, cut

weight≥out 2 value, close

( rơ le 1 sẽ đóng khi khối lượng ≤ giá trị đặt 1

Rơ le 1 sẽ mở khi khối lượng > giá trị đặt 1

Rơ le 2 sẽ mở khi khối lượng < giá trị đặt 2

Rơ le 2 đóng khi khối lượng  ≥ giá trị đặt 2)

  • F5.1 =2 thì

F5.1= 2. Fixed value mode:

1#relay:  weight≤out 1 value, cut

weight>out 1 value, close

2#relay:  weight<out 2 value, cut

weight≥out 2 value, close

role 1 sẽ mở khi khối lượng ≤ giá trị đặt 1

role 1 sẽ đóng khi khối lượng >giá trị đặt 1

role 2 mở khi khối lượng < giá trị đặt 2

role2 đóng khi khối lượng ≥ giá trị đặt 2

(Sau khi chọn được giá trị của F1.1 thì ấn Pt để tới bước giá trị đặt 1 và giá trị đặt 2)

Sau đó ấn phim Pt cho tới khi ra tới màn hình khối lượng ngoài cùng.

LIÊN HỆ TƯ VẤN, BÁO GIÁ CHI TIẾT

Quý khách có nhu cầu đặt hàng hoặc cần tư vấn báo giá chi tiết, vui lòng liên hệ trực tiếp đến số điện thoại 0927.966.866 hoặc điền đầy đủ thông tin vào mẫu đăng ký sau đây để được hỗ trợ nhanh nhất.
