Cấu tạo sàn nâng thủy lực

Ưng dụng phổ biến trong hệ thống kho vận hiện nay, sàn nâng thủy lực được ví như "cánh tay đắc lực" cùng xe nâng gia tăng hiệu quả, năng suất quá trình bốc xếp hàng hóa của doanh nghiệp. Đồng thời loại thiết bị nhà kho chuyên dùng này còn đảm bảo tính an toàn, tiết kiệm thời gian, chi phí phát sinh trong quá trình xuất nhập, lưu kho hàng hóa.

Vậy cấu tạo sàn nâng thủy lực như thế nào? Cách thức hoạt động của loại thiết bị nâng hạ này ra sao thì hãy cùng Công nghệ Tự động Tân Phát tìm hiểu chi tiết trong khuân khổ bài viết dưới đây.

Sàn nâng thủy lực là gì?

Sàn nâng thủy lực là thiết bị có khả năng nâng hạ tự động nhằm giúp cân bằng chiều cao giữa mặt sàn nhà kho với mặt sàn thùng xe chở hàng.

Đặc biệt khi kết hợp cùng xe nâng, sàn nâng hạ thủy lực sẽ giúp cho việc vận chuyển, bốc xếp hàng hóa của doanh nghiệp được diễn ra nhanh chóng với tính an toàn và hiệu quả cao.

Ngày nay việc sử dụng sàn nâng thủy lực ngày càng trở nên phổ biến. Các loại dock thủy lực hay sàn nâng hạ thủy lực cũng được cải tiến hiện đại. Chủ yếu thi công lắp đặt âm nền dưới sàn nhà kho với hố bê tông hoặc lắp đặt ngoài trời ngay trước của nhà kho với bệ đỡ bằng khung thép.

>> Xem chi tiết:  Cách chọn sàn nâng thủy lực phù hợp

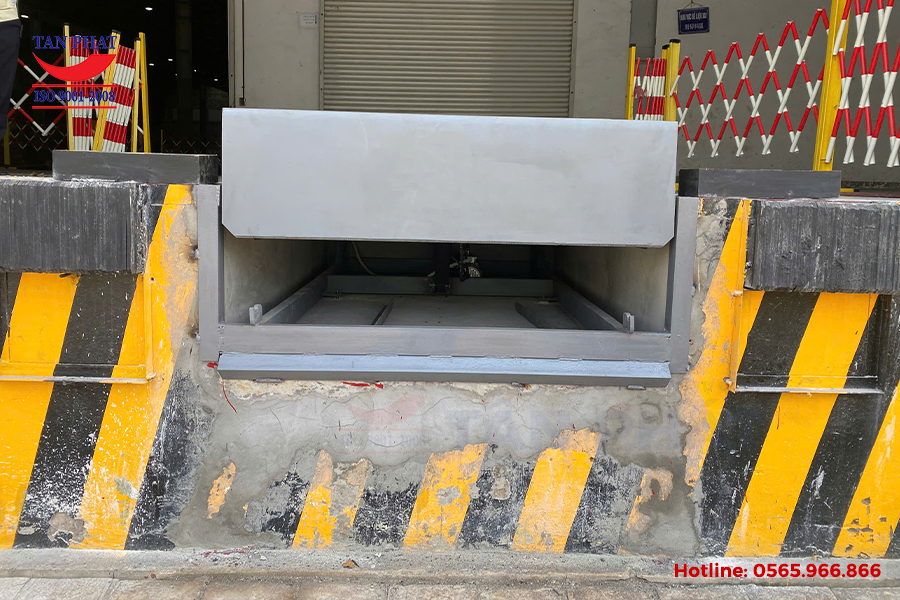

Hình ảnh sàn nâng thủy lực 8 tấn do CTCP Công nghệ Tự động Tân Phát sản xuất và cung cấp.

Chi tiết cấu tạo sàn nâng thủy lực

Được đánh giá là loại thiết bị nâng hạ có kết cấu nhỏ gọn, độ bền cao, vận hành linh hoạt giúp doanh nghiệp gia tăng hiệu suất, đảm bảo an toàn, tiết kiệm thời gian, chi phí cho hoạt động bốc dỡ hàng hóa từ các thùng xe vận chuyển vào nhà kho hoặc ngược lại từ nhà kho vào thùng xe vận chuyển. Cấu tạo sàn thủy lực bao gồm 2 thành phần chính là khung cơ khí và hệ thống nâng hạ thủy lực.

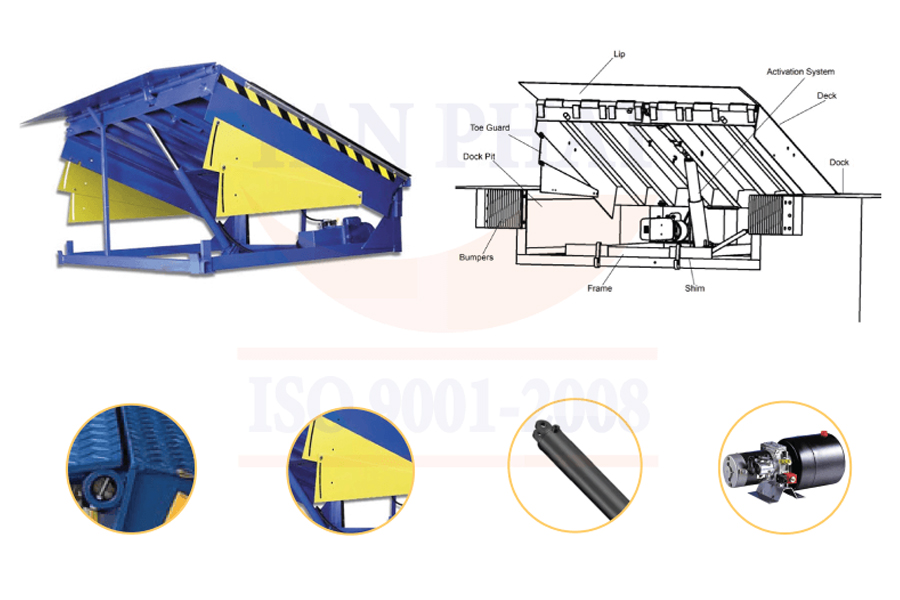

Hình ảnh: Cấu tạo sàn nâng thủy lực

Phần khung cơ khí

Sàn nâng thủy lực - Hydraulic Dock Leveler có hệ thống khung cơ khí đảm bảo khả năng chịu tải trọng cao, an toàn, chắc chắn khi xe nâng di chuyển ra vào đóng rút hàng hóa. Phần khung cơ khí sàn nâng hạ thủy lực sẽ bao gồm các bộ phận.

• Mặt sàn nâng - Bộ phận mà xe nâng đi qua trực tiếp nên được thiết kế đảm bảo độ ổn định và khả năng chịu tải trọng cao. Mặt sàn nâng thường được làm bằng thép tấm gân có độ dày từ 6mm đến 8mm cho khả năng chống trơn trượt vượt trội.
• Tấm chắn 2 bên - Bộ phận được trang bị cảm biến chống kẹt nhằm ngăn chặn các vật thể lạ rơi vào hố bê tông hoặc làm kẹt hệ thống sàn nâng khi đang vận hành, đảm bảo an toàn cho người vận hành khi sử dụng loại thiết bị nâng hạ này.
• Tấm lip (Lip sàn nâng thủy lực) - Bộ phận đóng mở để tạo thành sự tiếp giáp giữa mép sàn nâng với đuôi thùng xe vận chuyển.

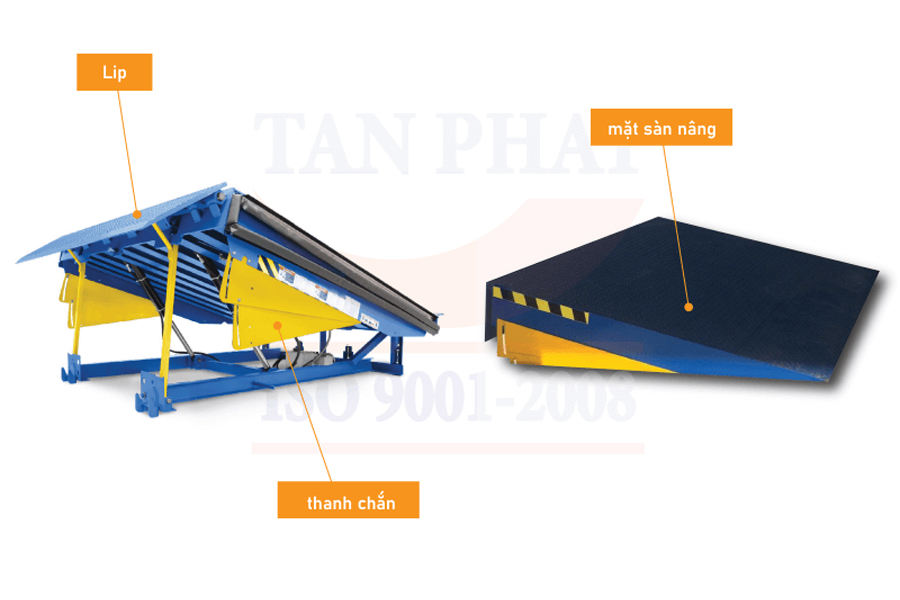

Hình ảnh: Cấu tạo phần khung cơ khí sàn nâng hạ thủy lực

Hệ thống thủy lực

Hệ thống thủy lực là bộ phận quan trong giúp sàn nâng có thể thực hiện các hành động nâng lên hoặc hạ xuống nhằm điều chỉnh độ cao phù hợp để thuận tiện cho xe nâng di chuyển ra vào thùng container, thùng xe vận chuyển đóng rút hàng hóa nhanh chóng, an toàn, hiệu quả cao.

Mỗi loại dock nâng hàng sẽ sử dụng hệ thống nâng hạ riêng như: nâng hạ cơ khí, nâng hạ túi khí...Tuy nhiên, khuân khổ trong bài viết này, chúng tôi đang đề cập đến hệ thống nâng hạ bằng thủy với các bộ phận chính sau đây:

• Xilanh thủy lực (piston thủy lực) - Bộ phận bao gồm từ 1-2 xilanh chính để nâng hạ toàn bộ hệ thống dock và 1 xilanh phụ để thực hiện đóng mở tấm lip (tấm tiếp giáp giữa mép sàn nâng với đuôi thùng xe vận chuyển).
• Bơm thủy lực - Bộ phận hoạt động với chức năng chính là bơm hoặc rút dầu thủy lực vào hoặc ra khỏi piston nhằm nâng hạ sàn nâng.
• Tủ điện điều khiển - Bộ phận giúp vận hành và điều khiển toàn bộ hệ thống dock nâng hàng, thông qua các nút bấm trên tủ điện thay vì tác động trực tiếp lên thiết bị. Điều này giúp giảm bớt được nhân công, tiết kiệm thời giam và đảm bảo an toàn cho người vận hành.

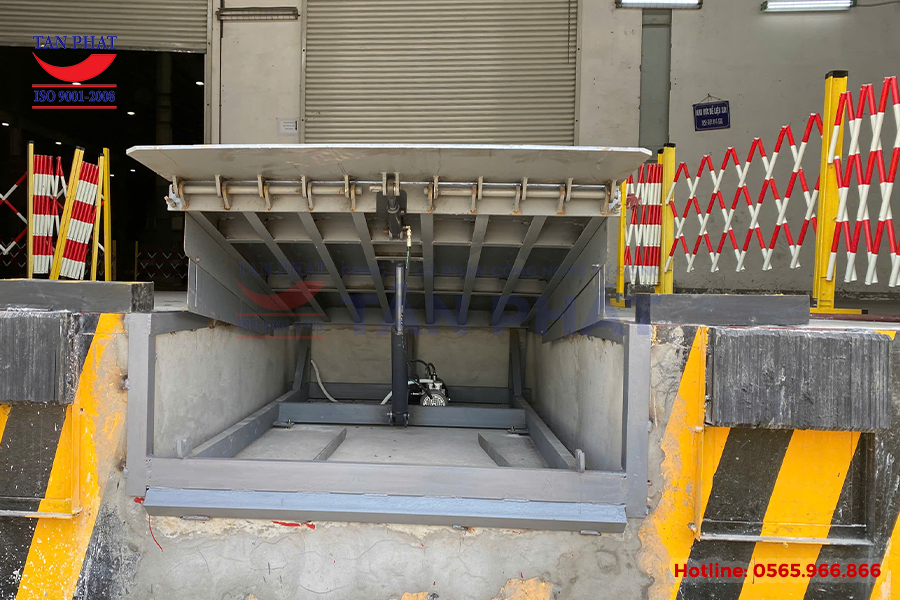

Hình ảnh thực tế: Dock Leveler do Tân Phát sản xuất và cung cấp

Cách thức hoạt động của sàn nâng thủy lực

Sàn nâng thủy lực hoạt động dự trên nguyên lý truyền lực qua chất lỏng (cụ thể là dầu thủy lực). Trong môi trường bị giới hạn là ống xilanh, năng lượng được truyền tải thông qua việc đẩy chất lỏng đến các bộ phận khác.

Hoạt động cụ thể của sàn nâng thủy lực - hydraulic dock leveler sẽ được diễn ra cụ thể như sau:

• Người vận hành bấm nút điều khiển trên tủ điện, sàn nâng sẽ được nâng lên và mép dock nâng hàng cũng tự động mở ra.
• Tiếp theo, mép dock nâng hàng sẽ tự điều chỉnh độ cao sao cho bằng với mặt thùng xe vận chuyển.
• Sau khi kết thúc công việc bốc xếp hàng hóa, người vận hàng lại bấm nút điều khiển trên tủ điện và sàn nâng sẽ nhận lệnh trở về vị trí như ban đầu, mép dock nâng hàng lúc này cũng được đóng lại.

Kết luận

Trên đây là những thông tin cơ bản nhất về cấu tạo sàn nâng thủy lực và cách thức hoạt động của loại thiết bị nâng hạ đang được sử dụng phổ biến trong các nhà kho, nhà xưởng hiện nay. Nếu quý khách quan tâm và cân tư vấn báo giá sàn nâng thủy lực chi tiết nhất, vui lòng liên hệ chúng tôi qua hotline: 0927 966 866 để được hỗ trợ nhanh nhất.

Công nghệ Tự động Tân Phát hiện là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực sản xuất và cung cấp đa dạng các sản phẩm thiết bị nhà kho (như Dock Leveler, Cầu dẫn xe nâng...) giá tốt, chất lượng cao, phân phối tại khắp các tỉnh thành trên cả nước.

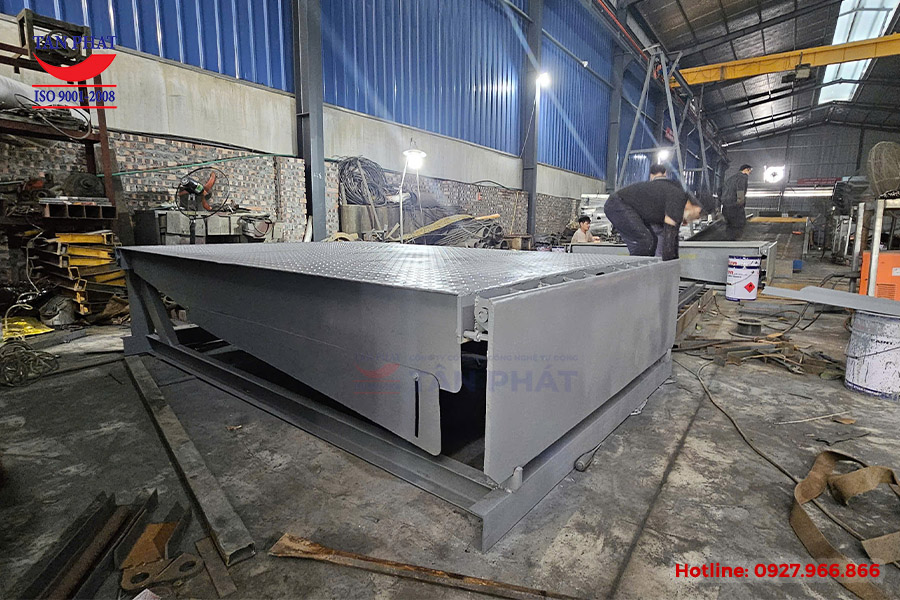

Hình ảnh: Sản xuất Dock Leveler tại nhà máy cơ khí của CTCP Công nghệ Tự động Tân Phát

Sản phẩm của chúng tôi luôn được khách hàng tin tưởng và lự chọn sử dụng thịnh hành nhờ chất lượng tốt, giá cạnh tranh, dịch vụ bảo hành lâu dài và áp dụng nhiều chương trình khuyến mãi, hậu mãi hấp dẫn. Mọi thông tin chi tiết, khách hàng vui lòng liên hệ tại đây để được hỗ trợ nhanh nhất. Công nghệ Tự động Tân Phát rất hân hạnh được phục vụ quý khách hàng.
