Trạm cân điện tử 40 tấn hay cân ô tô điện tử 40 tấn là sản phẩm cân điện tử cao cấp do CTCP Công nghệ Tự động Tân Phát cung cấp với chất lượng và giá thành tốt nhất.....
Thông tin chi tiết
Đánh giá sản phẩm
Tân phát xin giới thiệu đến quý khách hàng trạm cân điện tử 40 Tấn loại chuyên biệt trong ngành cân ô tô. CÔNG TY CỔ PHẦN CÔNG NGHỆ TỰ ĐỘNG TÂN PHÁT với hơn 10 năm kinh nghiệm trong ngành cân điện tử, cân ô tô xin giới thiệu cấu tạo trạm cân 40 tấn đạt cấp chính xác cấp 3 theo tiêu chuẩn Việt Nam ( ĐLVN 13: 2009). Cùng với đó là những hình ảnh thực tế một số trạm cân xe tải 40 Tấn do Tân Phát làm chủ thầu thi công.

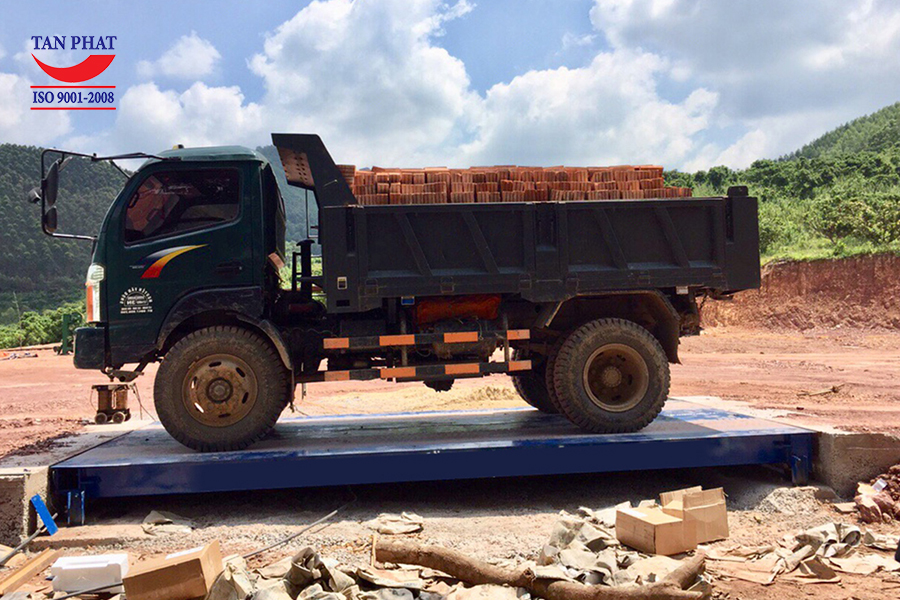

Hình ảnh trạm cân xe tải 40 tấn 1 nhịp dầm dài 7m rộng 3m do Tân Phát thi công tại Quang Minh, Vĩnh Phúc.

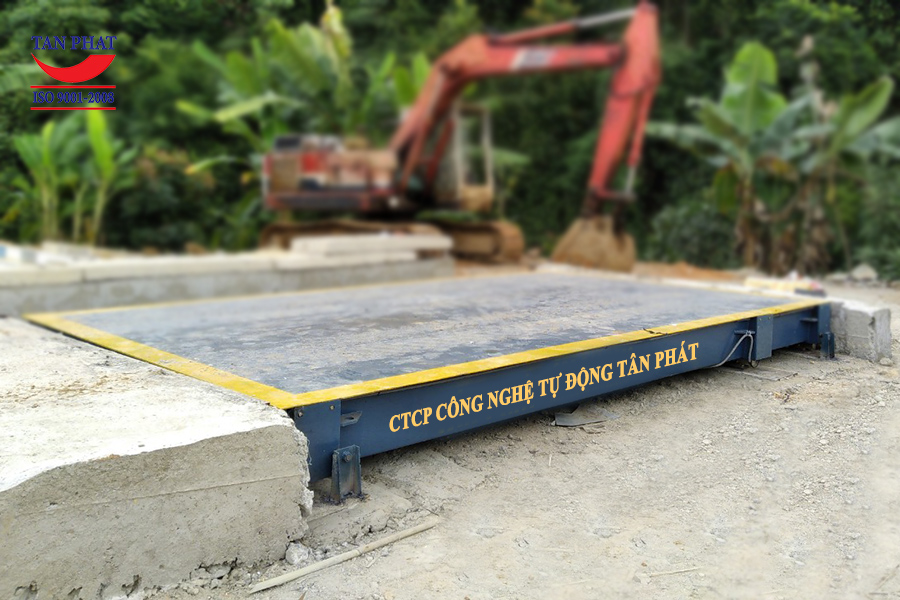

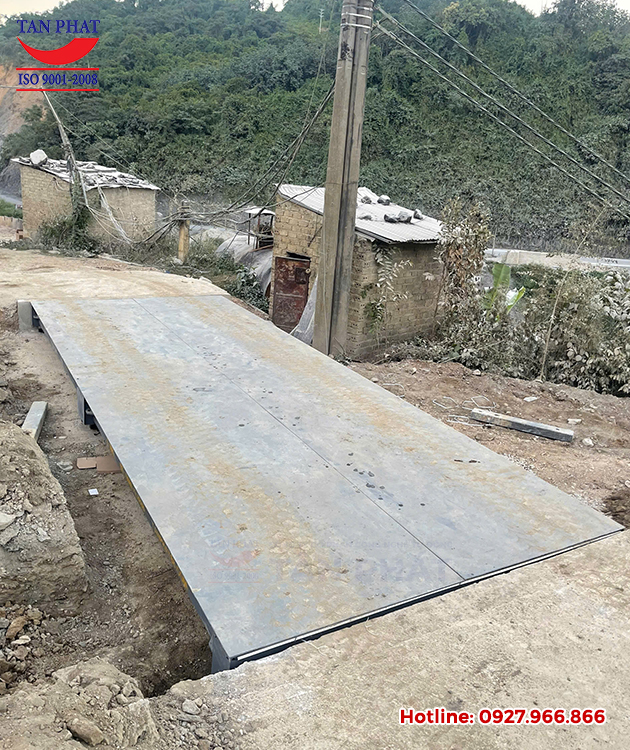

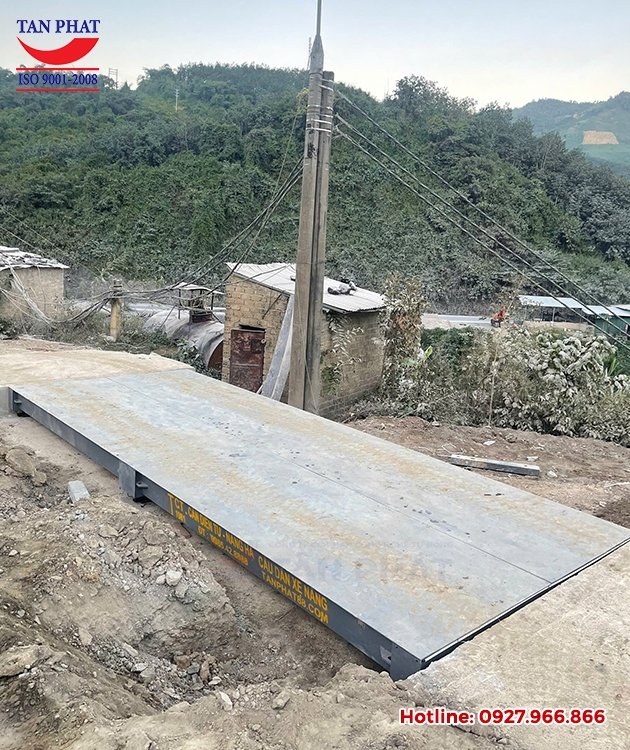

Hình ảnh mẫu trạm cân 40 tấn dạng chìm

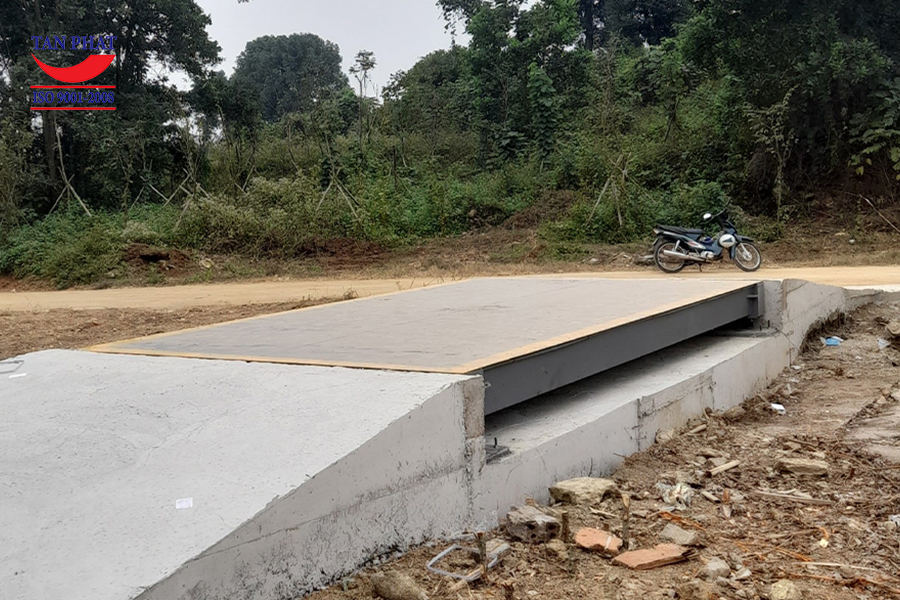

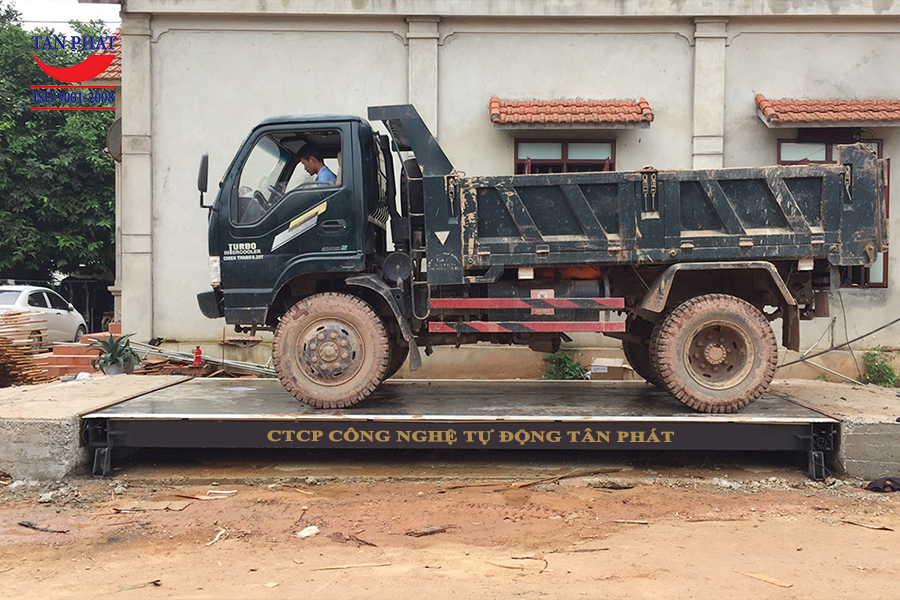

Hình ảnh mẫu cân ô tô 40 tấn thiết kế dạng nổi.
Dưới đây là các bộ phận quan trọng cấu tạo thành trạm cân điện tử 40 tấn hiện nay.

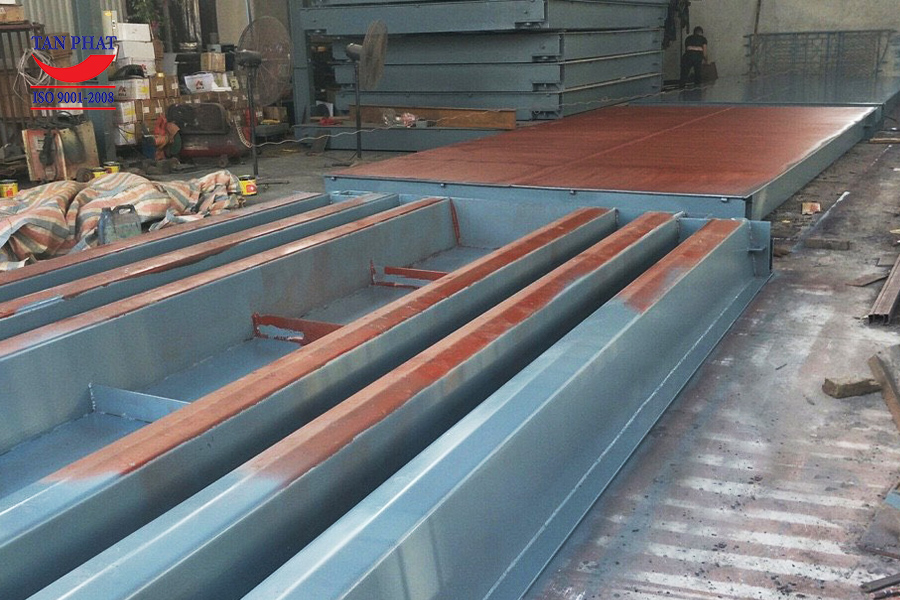

Khung bàn cân là bộ phận quan trọng nhất đảm bảo sự cứng vững và độ ổn định lâu dài của cân. Khung bàn cân do Công ty CP Công nghệ tự động Tân Phát sản xuất dựa theo kết cấu bàn cân Mettler Toledo.
Tất cả các loại kích thước đều sử dụng 06 đến 08 dầm chịu lực chính theo chiều dọc của bàn cân, các dầm này có chiều cao từ 300 đến 350mm và các dầm liên kết ngang. Với kết cấu này khung bàn cân trở nên vô cùng chắc chắn và ổn định lâu dài sau nhiều năm sử dụng.
Hình ảnh kết cấu khung cân thép chữ I đúc.
Hình ảnh khung cân được kết cấu bởi thép chữ U đúc.
Hình ảnh bàn cân dập chữ U với bề mặt là cán tôn dày 8mm đến 10mm

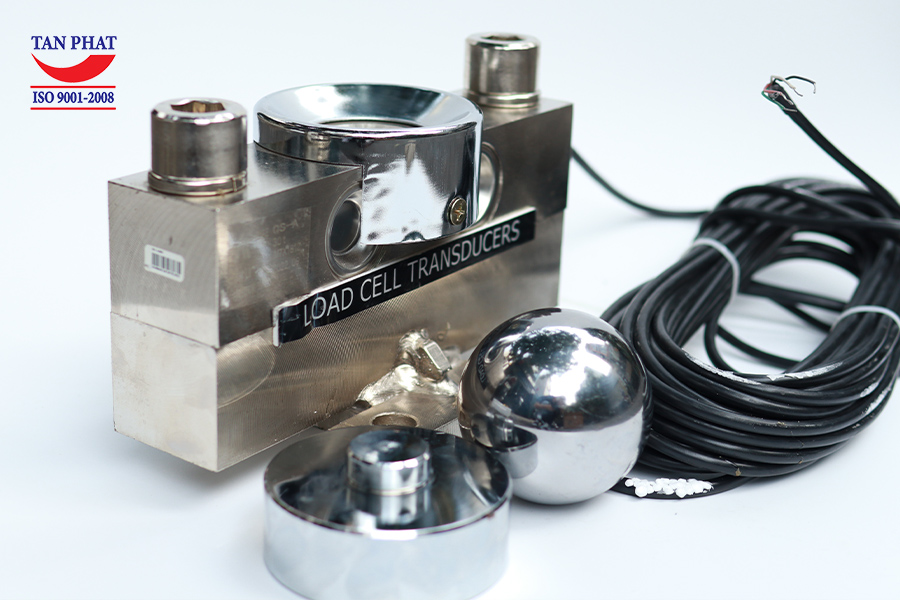

Hình ảnh loadcell QSA Keli dạng cầu bi

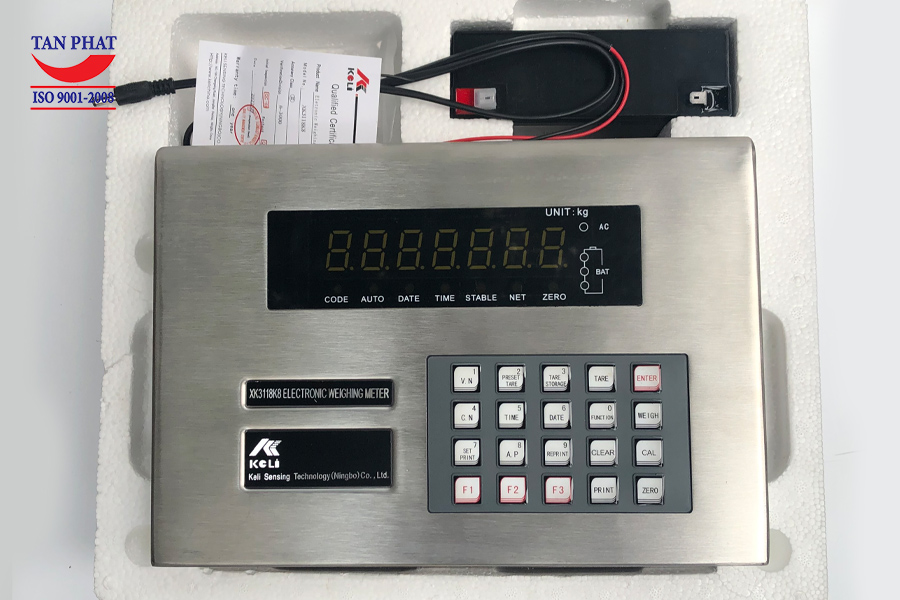

Hình ảnh đầu cân điện tử XK3118K8 KELI chuyên dùng trong cân ô tô điện tử 40 tấn.

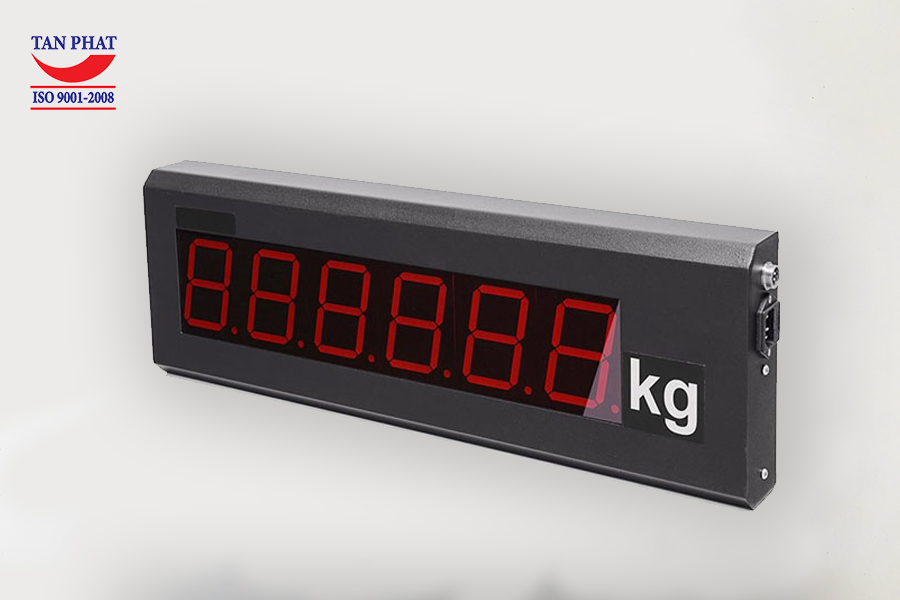

Hình ảnh bảng hiển thị phụ Yaohua YHL-50

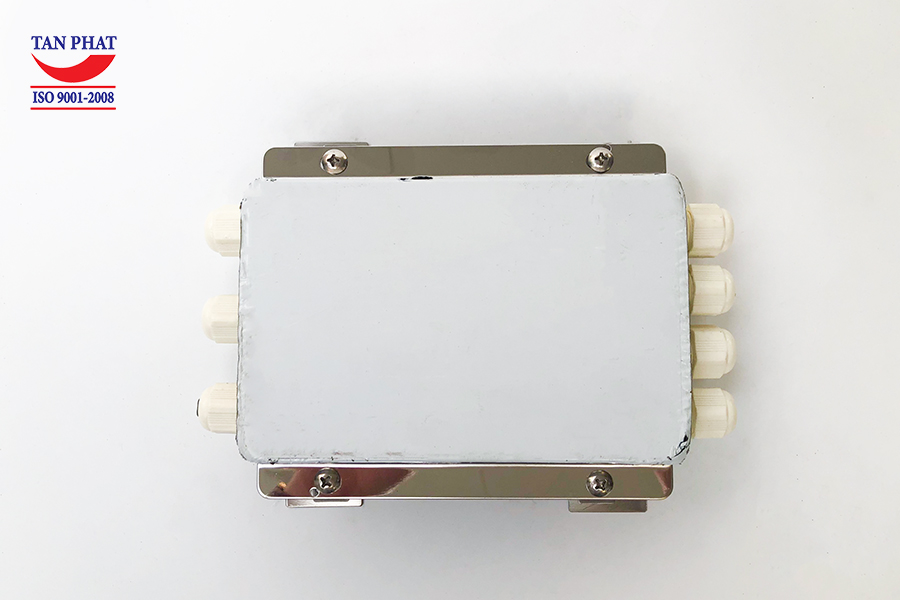

Hình ảnh hộp nối 6 loadcell

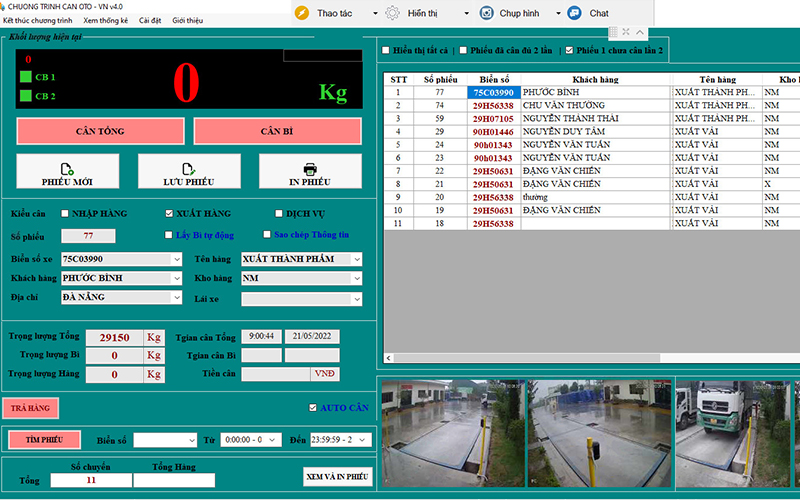

Hình ảnh phầm mềm cân điện tử 40 tấn Tân Phát
Với sơ đồ tổng quan lắp đặt trạm cân điện tử dưới đây sẽ giúp quý khách hàng hiểu hơn về mô hình cũng như cách vận hành làm việc của một trạm cân xe tải từ 20 tấn đến 150 tấn hiện nay.

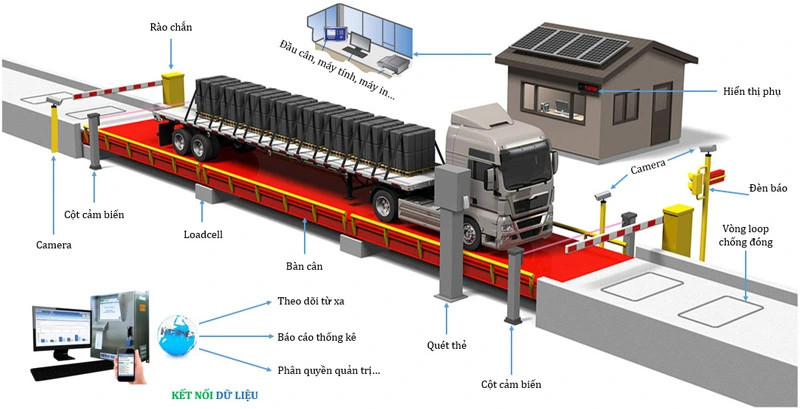

Hình ảnh sơ đồ tổng quan trạm cân ô tô điện tử 40 tấn do Tân Phát lắp đặt và thi công.
Bước 1: Nhấn phím call trên đầu cân điện tử( nếu đầu cân không có gì thay đổi thì kiểm tra phím gạt calip phía sau đầu cân)
Bước 2: Sau khi ấn phím call đầu cân hiển thị [ d 10 ] đây chính là bước nhảy của cân mặc định đầu cân để bước nhảy là 10kg. Các bước nhảy ta có thể lựa chọn là 1/2/5/10/20/50 và 100. Nhấn số trên đầu cân để lựa chọn bước nhảy mong muốn. ( chú ý thường các cân từ 80 tấn trở xuống chọn bước nhảy là 10, từ 100 tấn trở nên chọn bước nhảy là 20) . Sau khi chọn được bước nhảy ta ấn phím E( enter) để tới bước tiếp theo.
Bước 3: Sau khi kết thúc bước 2 đầu cân hiển thị [ dC 0] đây chính là bước chọn số phần thập phân của khối lượng cân hiển thị.Ở bước này ta có thể chọn 0,1,2,3 hoặc 4. Nếu chọn 0 tức 0 phần thập phân kết hợp với bước 2 chọn d= 10 thì ta sẽ có bước nhảy là 10kg. Nếu chọn 1 và bước 2 chọn d= 10 thì ta sẽ có bước nhảy là 1kg.Tương tự nếu chọn là 2 và bước 2 chọn d=10 thì ta sẽ có bước nhảy là 0.1kg . Mặc định chọn 0 ở bước này. Nhấn E đến bước tiếp theo.
Bước 4: Đầu cân hiển thị [Pn 01224] Các số 01224 liên quan tới quá trình tự động về không nếu bạn có tài liệu chi tiết thì tham khảo để thay đổi còn nếu không thì giữ nguyên theo mặc định. Nhấn E để tới bước tiếp
Bước 5: Đầu cân hiển thị [ F 30000] . Bước này là để chỉnh khối lượng cân lớn nhất.Mặc định là 30000 tức cân tối đa là 30 tấn. Nếu cân 80 tấn thì chọn là 80000 ở bước này.Nhấn E tới bước tiếp
Bước 6: Đầu cân hiển thị [ noLoAd]
Đến đây ta phải kiểm tra xem trên mặt bàn cân còn vật gì không phải đảm bảo trên mặt bàn cân không còn vật gì và đèn báo ổn định trên đầu cân sáng thì khi đó mới được nhấn phím E.
Bước 7: Đầu cân hiển thị [AdloAd1] [ 20000]
Đây chính là bước đưa tải lên bàn cân để calip, bạn cho xe lên bàn cân , điền khối lượng xe vào đầu cân đợi bàn cân ổn định ( vì khi xe lên bàn cân hay bị rung) khi bàn cân ổn định tức đèn báo ổn định trên đầu cân sáng thì mới được nhấn phím E. Sau khi nhấn phím E coi như quá trình calip đã hoàn thành. Nếu như không có nhu cầu chỉnh lại thông số cổng com thì ta chỉ cần nhấn phím WEIGH để kết thúc quá trình calip. Nếu muốn chỉnh thông số cổng com thì không được ấn Weigh mà phải tiếp tục ấn E để đến các bước sau.
Bước 8: Đầu cân hiển thị [Adr 01] đây là bước chọn địa chỉ của đầu cân mặc định chọn là 1. Bước này không cần thiết Nhấn E đến bước tiếp
Bước 9: Đầu cân hiển thị [bt 1] đây chính là bước chọn tốc độ cổng com . Mình có thể chọn từ 0 cho tới 4. Chọn 0 thì tốc độ là 600, chọn 1 tốc độ là 1200, chọn 2 tốc độ là 2400, chọn 3 tốc độ là 4800, chọn 4 tốc độ là 9600. Mặc định chọn là 1. Nhấn E cho tới khi nào hiển ra khối lượng cân trên bàn cân là ok.
