Quý khách đang cần tìm nhà thầu trạm cân điện tủ 60 tấn?. Bạn đang cần tìm hiểu về cấu tạo, nguyên lý hoạt động của cân điện tử 60 tấn?. Tân Phát xin giới thiệu đến quý khách hàng trạm cân điện tử 60 Tấn loại chuyên biệt trong ngành cân ô tô. CÔNG TY CỔ PHẦN CÔNG NGHỆ TỰ ĐỘNG TÂN PHÁT với hơn 10 năm kinh nghiệm trong ngành cân điện tử, cân ô tô xin giới thiệu cấu tạo trạm cân 60 tấn đạt cấp chính xác cấp 3 theo tiêu chuẩn Việt Nam ( ĐLVN 13: 2009). Cùng với đó là những hình ảnh thực tế một số trạm cân xe tải 60 Tấn do Tân Phát làm chủ thầu thi công trên toàn quốc.

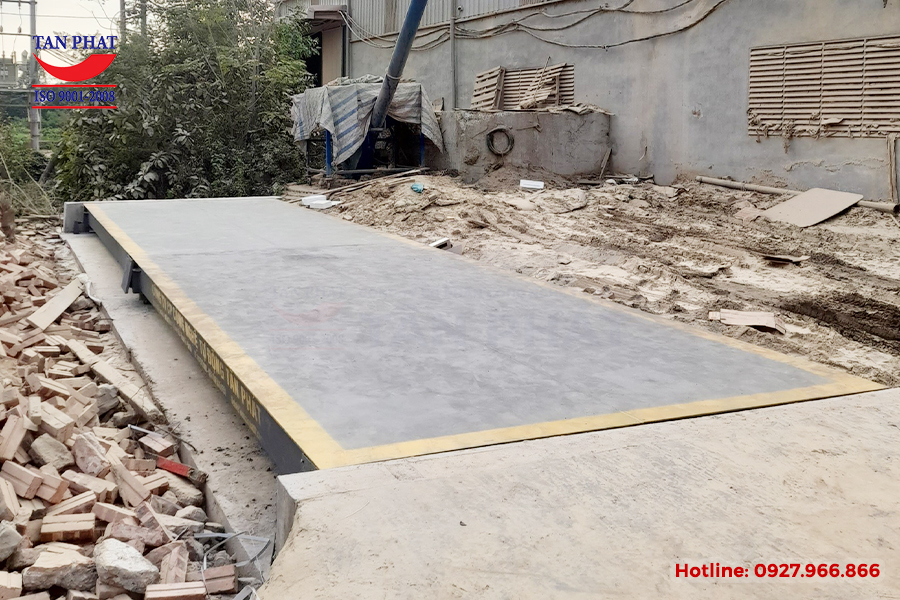

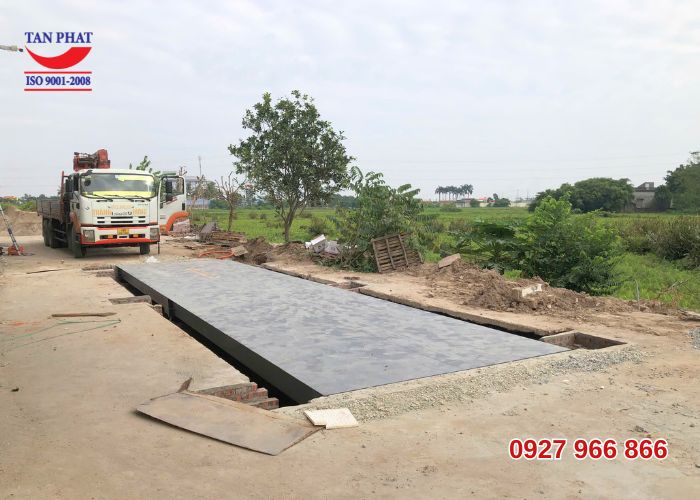

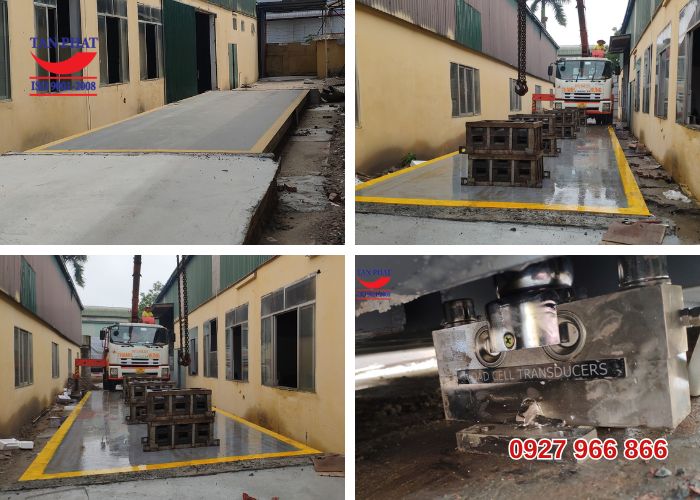

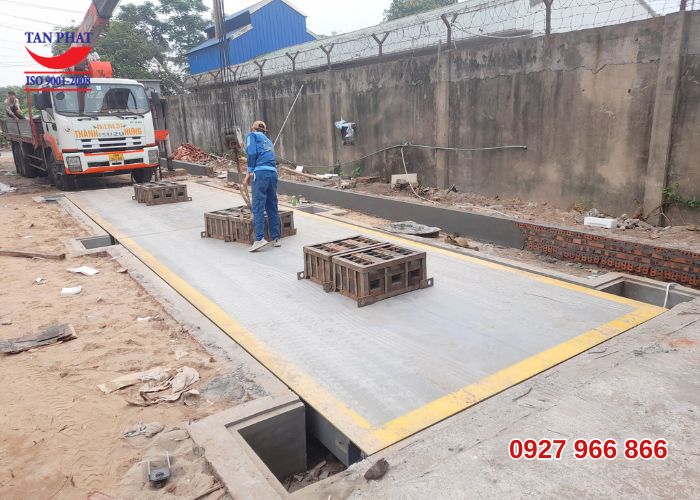

Trạm cân xe tải 60 tấn mẫu 2 nhịp dầm dài 12m rộng 3m khung thép U đúc
Mẫu trạm cân 60 tấn dạng nổi 2 nhịp cầu mặt tôn dày 10mm.

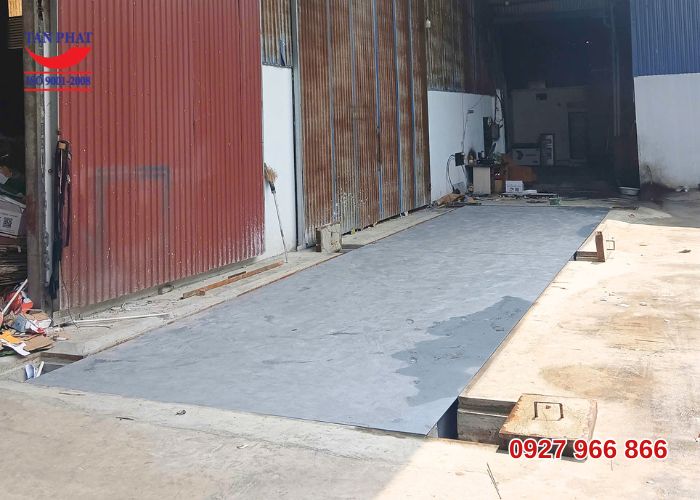

Mẫu cân ô tô 60 tấn thiết kế dạng chìm 3 nhịp cầu dài 14m rộng 3m chịu lực 60 tấn trọng tải.

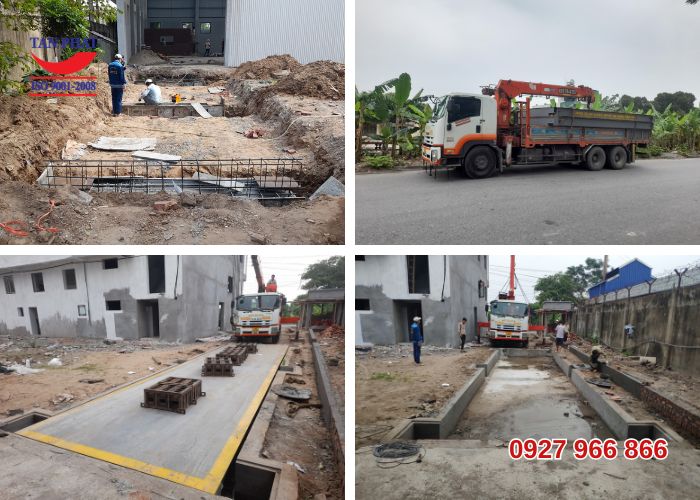

Trạm cân điện tử 60 tấn dài 10m nhân 3m được Tân Phát thi công và chủ thầu tại Dương Kinh, Hải Phòng.

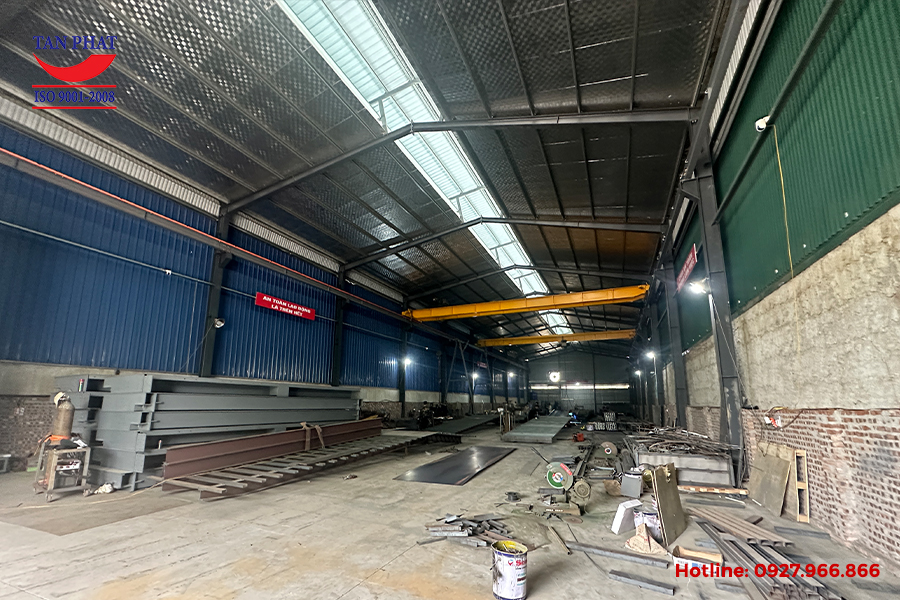

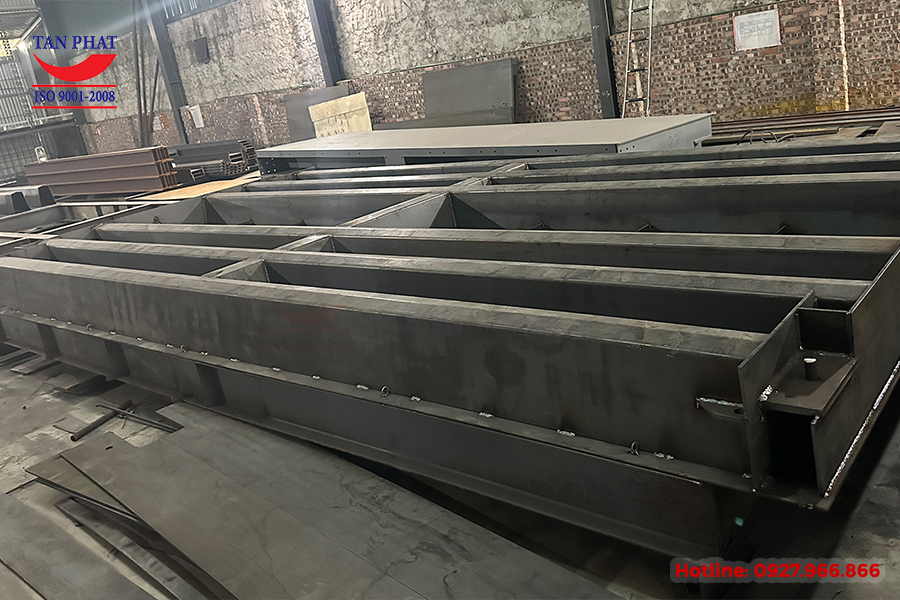

+ Khung bàn cân là bộ phận quyết định độ chắc chắn độ ổn định lâu dài của cân, độ chịu lực của dầm quyết định khối lượng tối đa cho trạm cân. Khung bàn cân do Công ty CP Công nghệ tự động Tân Phát sản xuất trực tiếp dưới nhà máy tại Hải Dương, khung có điểm cơ bản là
+ Mới 100%
+ Hãng sản xuất: Công ty cân điện tử Tân Phát
+ Kích thước sàn cân: Tùy ý ( 8mx3m, 10mx3m, 12mx3m, 14mx3m, 15mx3m, 16mx3m, 18mx3m, ...)
+ Dùng sắt kết cấu tôn tổ hợp, bàn cân sắt I đúc và mặt bàn cân sắt U đúc tổng hợp.
+ Kết cấu: cân nổi hai dốc hoặc cân chìm, sử dụng loadcell chuyên dụng
+ Toàn bộ kết cấu của bàn cân được làm từ thép nhập khẩu.
+ Tất cả các loại kích thước đều sử dụng 06 đến 08 dầm chịu lực chính theo chiều dọc của bàn cân, các dầm này có chiều cao từ 300 đến 350mm và các dầm liên kết ngang. Với kết cấu này khung bàn cân trở nên vô cùng chắc chắn và ổn định lâu dài sau nhiều năm sử dụng.
Kết cấu khung cân thép chữ I đúc.
Khung cân được kết cấu bởi thép chữ U đúc.
Bàn cân dập chữ U với bề mặt là cán tôn dày 8mm đến 12mm
|
|

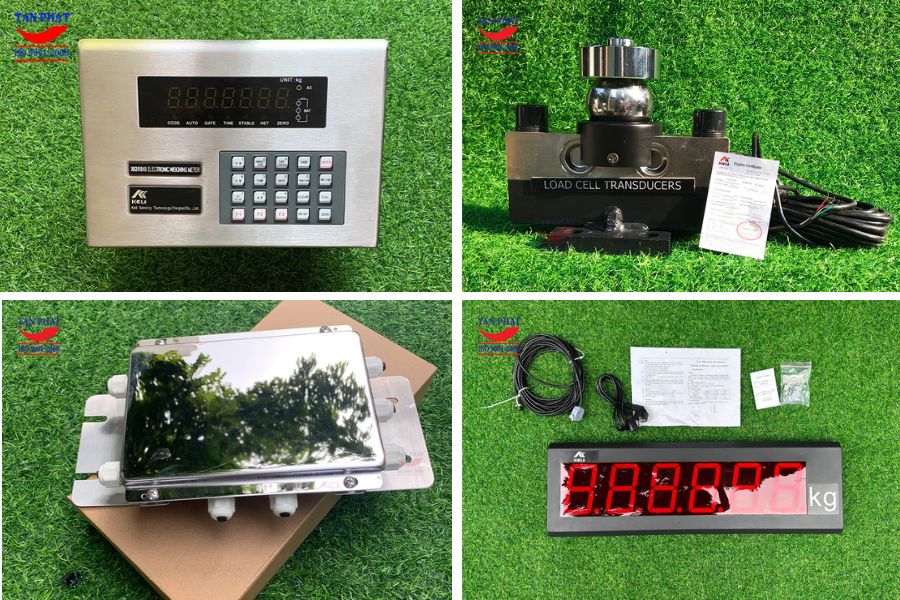

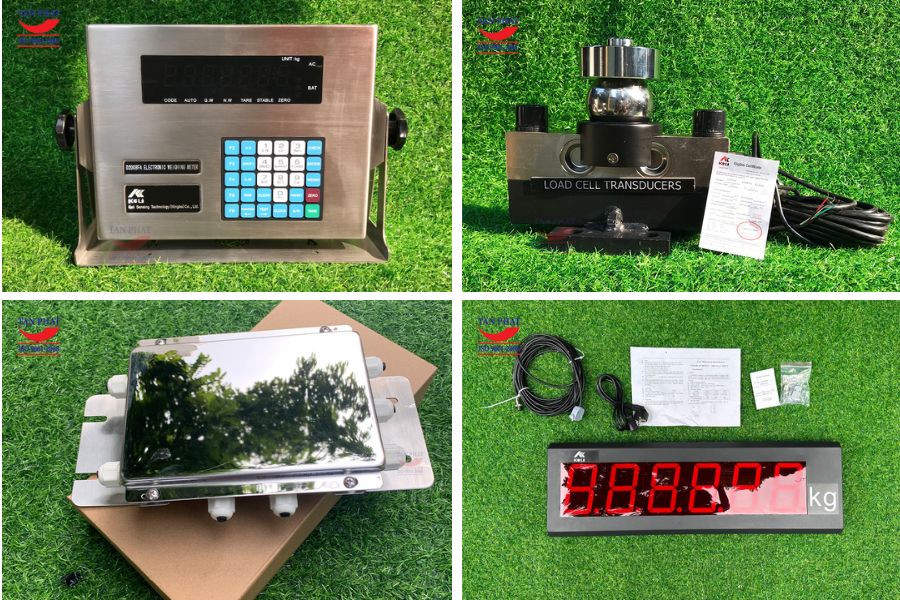

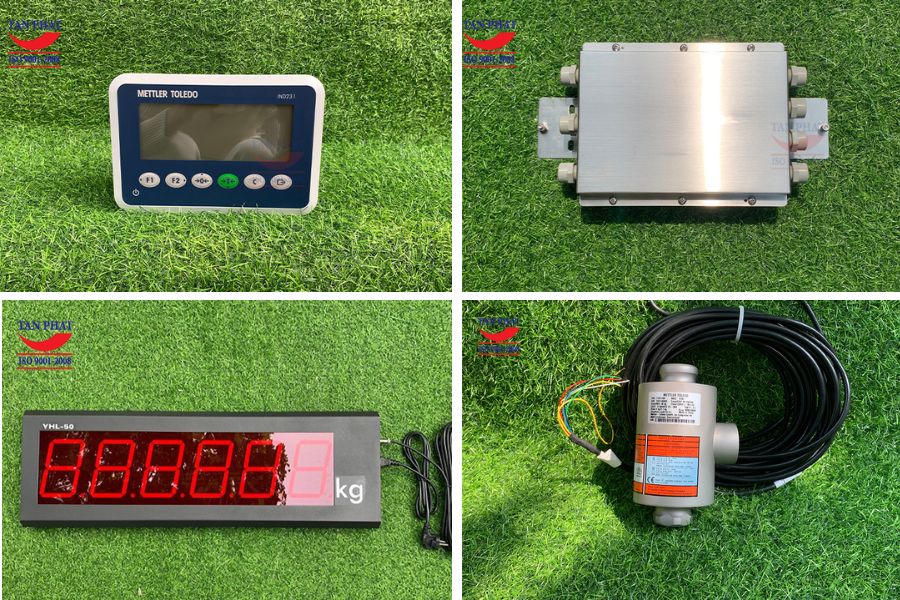

Loadcell - Cảm biến lực+ Hàng chính hãng + Hãng sản xuất: Amcell - Keli - Vishay - Mettler Toledo - CAS -ZEMIC - HBM ... + Xuất sứ: Trung Quốc - USA - EU - ĐÔNG NAM Á + Tải trọng: 30T/cái + Tiêu chuẩn: OIML + Độ nhạy cao: 2,0000 mV/V + Độ chính xác loadcell: 0,02% + Độ quá tải lớn nhất loadcell: 300%. + Kiểu loadcell thế hệ mới: Cầu bi hoặc dạng trụ + Loadcell được sử dụng công nghệ hàn Laser tiên tiến nhất hiện nay, đảm bảo làm việc, ổn định và lâu dài trong mọi môi trường. + Vỏ làm bằng thép hợp kim |
Đầu cân ô tô điện tử.+ Hàng chính hãng.
|
|
|
|
Bộ cộng tín hiệu - Junction box+ Hàng chính hãng |
Màn hình hiển thị lớn (sản phẩm yêu cầu thêm) + Hàng chính hãng
|
|
|
|
Phần mềm cân ô tô.+ Phiên bản: Tiếng việt * Kiểm định trạm cân.+ Kiểm định bằng phương pháp quả chuẩn tĩnh
|

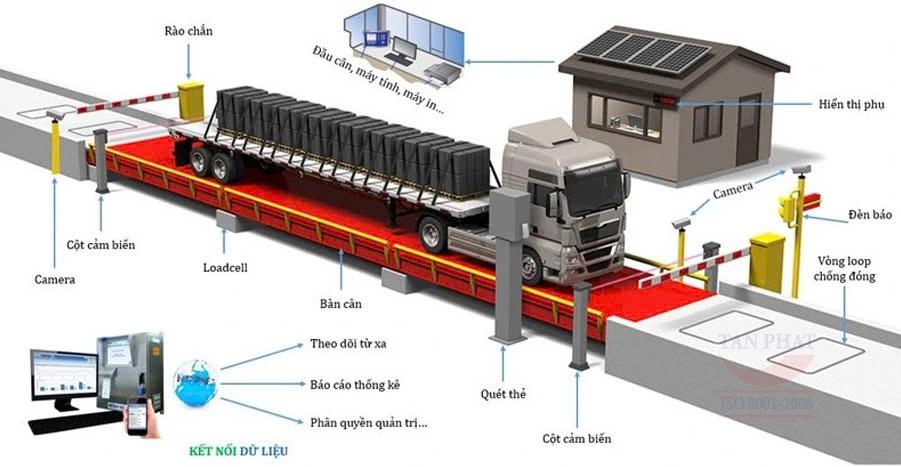

- Với sơ đồ tổng quan lắp đặt trạm cân điện tử dưới đây sẽ giúp quý khách hàng hiểu hơn về mô hình cũng như cách vận hành làm việc của một trạm cân xe tải từ 20 tấn đến 150 tấn hiện nay.
Sơ đồ tổng quan trạm cân ô tô điện tử doa Tân Phát lắp đặt và thi công.
|
|
Tên Sản Phẩm |
Trọng Tải Tối Đa |
Bước Nhảy |
Chú Thích |
|
|
20 Tấn |
|
|
|
|
|
40 Tấn |
|
|
|
|
|
60 Tấn |
|
|
|
|
|
80 Tấn |
|
|
|
|
|
100 Tấn |
|
|
|
|
|
120 Tấn |
|
|
|
|
|
150 Tấn |
|
|
Bước 1: Nhấn phím call trên đầu cân điện tử( nếu đầu cân không có gì thay đổi thì kiểm tra phím gạt calip phía sau đầu cân)
Bước 2: Sau khi ấn phím call đầu cân hiển thị [ d 10 ] đây chính là bước nhảy của cân mặc định đầu cân để bước nhảy là 10kg. Các bước nhảy ta có thể lựa chọn là 1/2/5/10/20/50 và 100. Nhấn số trên đầu cân để lựa chọn bước nhảy mong muốn. ( chú ý thường các cân từ 80 tấn trở xuống chọn bước nhảy là 10, từ 100 tấn trở nên chọn bước nhảy là 20) . Sau khi chọn được bước nhảy ta ấn phím E( enter) để tới bước tiếp theo.
Bước 3: Sau khi kết thúc bước 2 đầu cân hiển thị [ dC 0] đây chính là bước chọn số phần thập phân của khối lượng cân hiển thị.Ở bước này ta có thể chọn 0,1,2,3 hoặc 4. Nếu chọn 0 tức 0 phần thập phân kết hợp với bước 2 chọn d= 10 thì ta sẽ có bước nhảy là 10kg. Nếu chọn 1 và bước 2 chọn d= 10 thì ta sẽ có bước nhảy là 1kg.Tương tự nếu chọn là 2 và bước 2 chọn d=10 thì ta sẽ có bước nhảy là 0.1kg . Mặc định chọn 0 ở bước này. Nhấn E đến bước tiếp theo.
Bước 4: Đầu cân hiển thị [Pn 01224] Các số 01224 liên quan tới quá trình tự động về không nếu bạn có tài liệu chi tiết thì tham khảo để thay đổi còn nếu không thì giữ nguyên theo mặc định. Nhấn E để tới bước tiếp
Bước 5: Đầu cân hiển thị [ F 30000] . Bước này là để chỉnh khối lượng cân lớn nhất.Mặc định là 30000 tức cân tối đa là 30 tấn. Nếu cân 80 tấn thì chọn là 80000 ở bước này.Nhấn E tới bước tiếp
Bước 6: Đầu cân hiển thị [ noLoAd]
Đến đây ta phải kiểm tra xem trên mặt bàn cân còn vật gì không phải đảm bảo trên mặt bàn cân không còn vật gì và đèn báo ổn định trên đầu cân sáng thì khi đó mới được nhấn phím E.
Bước 7: Đầu cân hiển thị [AdloAd1] [ 20000]
Đây chính là bước đưa tải lên bàn cân để calip, bạn cho xe lên bàn cân , điền khối lượng xe vào đầu cân đợi bàn cân ổn định ( vì khi xe lên bàn cân hay bị rung) khi bàn cân ổn định tức đèn báo ổn định trên đầu cân sáng thì mới được nhấn phím E.
Sau khi nhấn phím E coi như quá trình calip đã hoàn thành. Nếu như không có nhu cầu chỉnh lại thông số cổng com thì ta chỉ cần nhấn phím WEIGH để kết thúc quá trình calip.
Nếu muố chỉnh thông số cổng com thì không được ấn Weigh mà phải tiếp tục ấn E để đến các bước sau.
Bước 8: Đầu cân hiển thị [Adr 01] đây là bước chọn địa chỉ của đầu cân mặc định chọn là 1. Bước này không cần thiết Nhấn E đến bước tiếp
Bước 9: Đầu cân hiển thị [bt 1] đây chính là bước chọn tốc độ cổng com . Mình có thể chọn từ 0 cho tới 4.
Chọn 0 thì tốc độ là 600, chọn 1 tốc độ là 1200, chọn 2 tốc độ là 2400, chọn 3 tốc độ là 4800, chọn 4 tốc độ là 9600.
Mặc định chọn là 1. Nhấn E cho tới khi nào hiển ra khối lượng cân trên bàn cân là ok.
