Bảng hiển thị phụ P10

Liên hệ
MÔ TẢ:
  • Kích thước: 660x20x60mm
  • Hiển thị dạng LED
  • Cấu trúc vỏ thép sơn tĩnh điện
  • Thiết kế tối ưu về độ sáng nhằm gia tăng tuổi thọ các điểm LED cũng như giảm công suất tiêu thụ điện năng....

Bảng hiện thị phụ P10 là loại màn hình hiển thị ngoài trời đang được ưa chuộng sử dụng phổ biến trên thị trường hiện nay.

Mục lục
  1. Giới thiệu chung
  2. Thông số kỹ thuật
  3. Kết nối tín hiệu
  4. Các tín hiệu (chuỗi truyền) đầy cân thông dụng
  5. Lưu ý khi sử dụng
  6. Các phụ kiện đi kèm
  7. Chính sách bán hàng và bảo hành

Để tìm hiểu chi tiết về dòng thiết bị cân này, Tân Phát xi n mới khách hàng tham khảo nội dung bài viết sau đây.

IFrame

1. Giới thiệu chung

- Bảng hiển thị phụ P10 thiết kế hỗ trợ cho việc nhìn xa của bộ chỉ thị cân.

- Cấu trúc vỏ thép sơn tĩnh điện, màn hiển thị phụ P10 làm hoàn toàn từ tấm LED ma trận, bo điều khiển cho hiển thị cỡ chữ với kích thước lớn, độ sáng cao.

- Bảng hiển thị ngoài trời P10 có thể nhìn thấy kết quả cân rõ nét ngay cả trong điều kiện ánh sấng yếu.

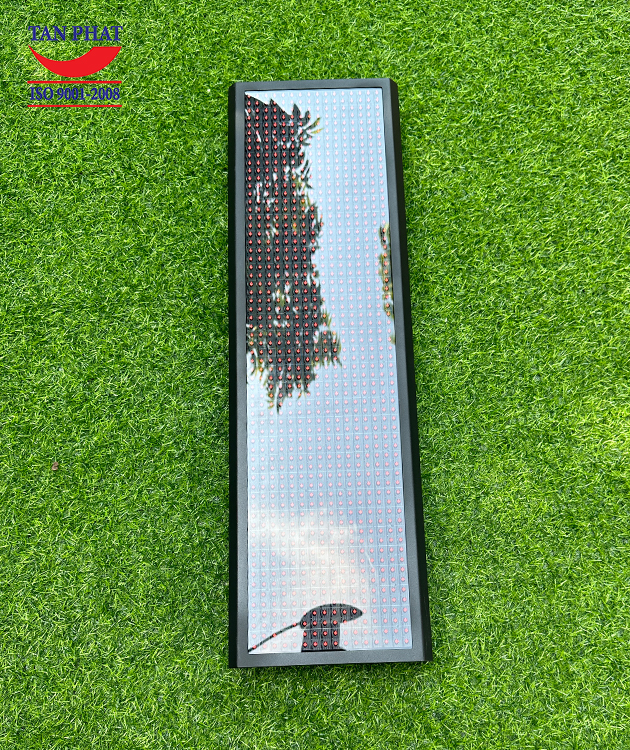

Trọn bộ bảng hiển thị phụ P10

- Thiết kế tối ưu về độ sáng nhằm gia tăng tuổi thọ các điểm LED cũng như giảm công suất tiêu thụ điện năng.

- Ngõ vào nhận tín hiệu từ đầu hiển thị cân được cách ly quang nhằm ngăn nhiễu từ bảng LED về đầu cân điện tử.

- Bảng hiển thị phụ P10 cũng tự động nhận tín hiệu từ các đầu cân điện tử trên thị trường, cho phép cài đặt bằng phần mềm đối với những chuỗi truyền chưa tích hợp sẵn bên trong bảng LED.

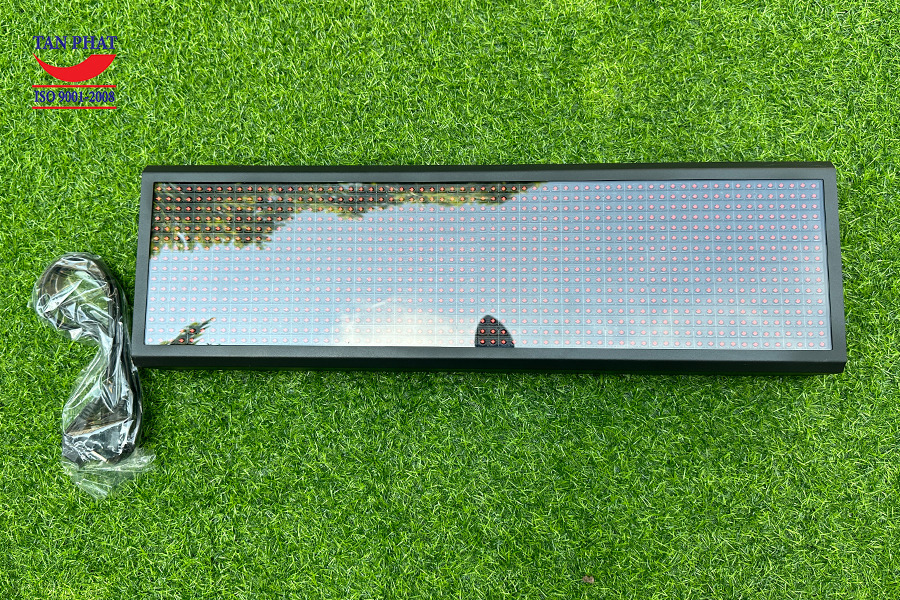

Bảng hiển thị ngoài trời P10

2. Thông số kỹ thuật

2.1. Hiển thị

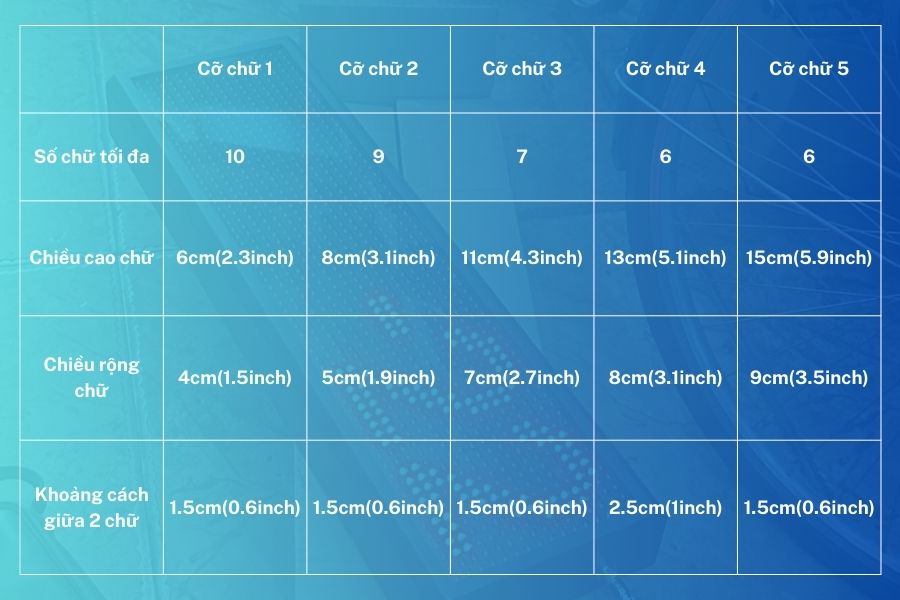

Bảng hiển thị ngoài trời P10 có thể hiển thị 5 cỡ chữ

2.2. Tín hiệu đầu vào

- Bảng hiển thị phụ P10 tự động nhận tín hiệu của hầu hết các loại bộ chỉ thị cân thông dụng (cùng tốc độ BAUD) của các thương hiệu nổi tiếng như Keli (XK3118K8, XK3118T1...), Mettler Toledo (IND231, Kingbird...), Yaohua, Ohaus, Cas, Rinstrum...

- Ngõ vào yêu cầu mức tiêu thụ dòng thấp (khoảng 2-3 mA), cho phép kết nối một đầu cân với 01 bảng led và máy tính hoặc 2-3 bảng led cùng một lúc.

2.3 Cấp nguồn

- Điện áp cấp: 220VAC, 50Hz

- Công suất tối đa: 30W

- Ở vị trí cấp nguồn có thêm cầu chì dự phòng 1A phòng trường hợp đứt cầu chì do quá áp cấp vào bảng led.

2.4. Kích thước bảng hiển thị phụ P10

- Kích thước tổng quát: 660mm x 20mm x 60mm (dài x cao x rộng)

- Khoảng cách giữ 2 lỗ bắt bảng led (mặt sau): 455mm

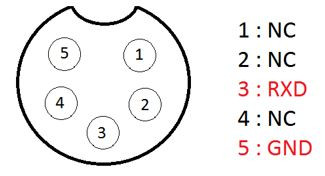

3. Kết nối tín hiệu

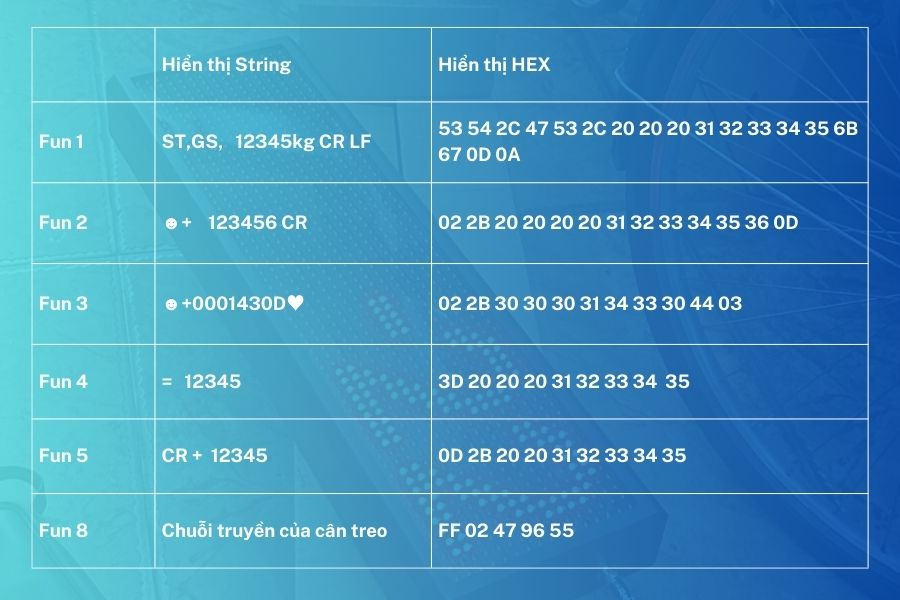

4. Các tín hiệu (chuỗi truyền) đầu cân thông dụng

5. Lưu ý khi sử dụng bảng hiển thị ngoài trời P10

Trường hợp màn hiển thị phụ P10 không hiển thị, không có điểm led nào sáng, bạn có thể kiểm tra:

- Cầu chì 220VAC trên ổ AC có bị đứt hay không. Nếu bị đứt cần thay cầu chì mới loại 1A.

- Liệu dây nguồn có bị đứt hay hở không.

Trường hợp dữ liệu hiển thị trên bảng đèn led không bình thưởng, cần kiểm tra kết nối với đầu cân điện tử hoặc kết nối của dây tín hiệu tiếp xúc chưa tốt nên gây ra nhiễu.

Khi bảng hiển thị phụ P10 chạy chữ liên tục nhưng lại không hiển thị số thì có khả năng lỗi từ 3 nguyên nhân sau:

- Kết nối tín hiệu từ đầu cân về màn hình hiển thị phụ P10 bị lỗi.

- Mạch nhận tín hiệu bên trong bảng led bị hỏng.

- Có tín hiệu truyền từ đầu cân về bảng hiển thị led nhưng chưa phù hợp với cài đặt của bảng hiển thị phụ như tốc độ baud, định dạng chuỗi truyền...Lúc này cần cài đặt lại các thông số bảng led sao cho phụ hợp với đầu hiển thị cân.

Khi trên đâu cân hiển thị số khác 0 mà bảng hiển thị ngoài trời P10 luôn hiển thị số 0 có nghĩa là đã có tín hiệu truyền về bảng led nhưng chưa đúng định dạng truyền và cần cài đặt lại định dạng truyền cho bảng led đúng với đầu hiển thị cân.

Chú ý đặt bảng hiển thị phụ P10 tại nơi khô ráo và tránh ánh sáng trực tiếp.

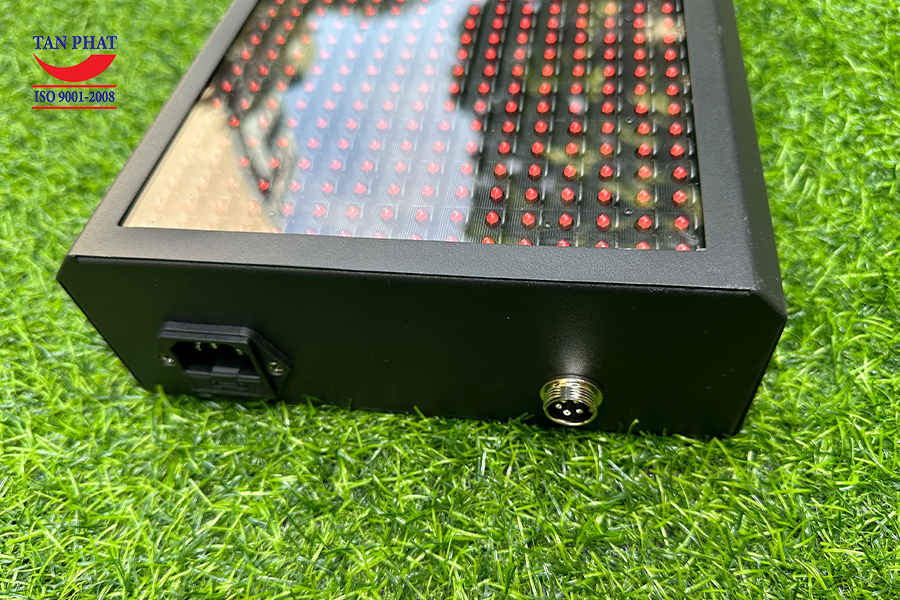

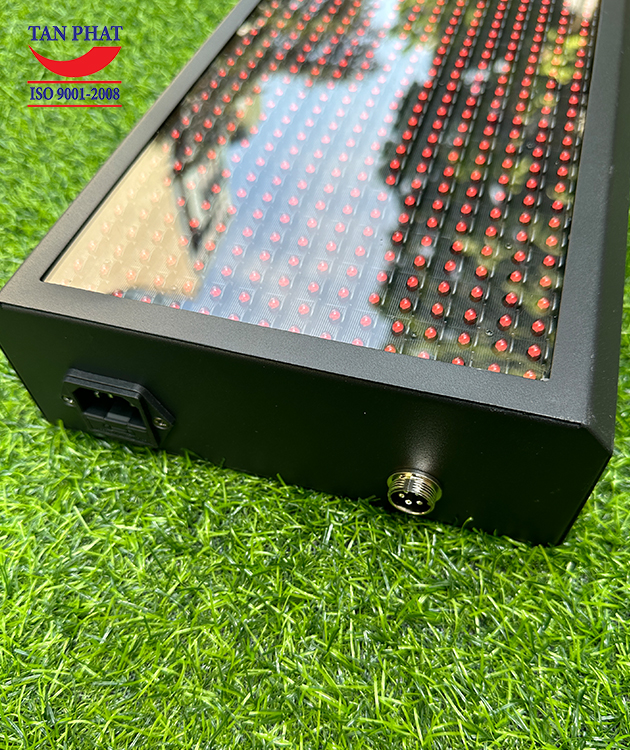

Màn hiển thị phụ P10

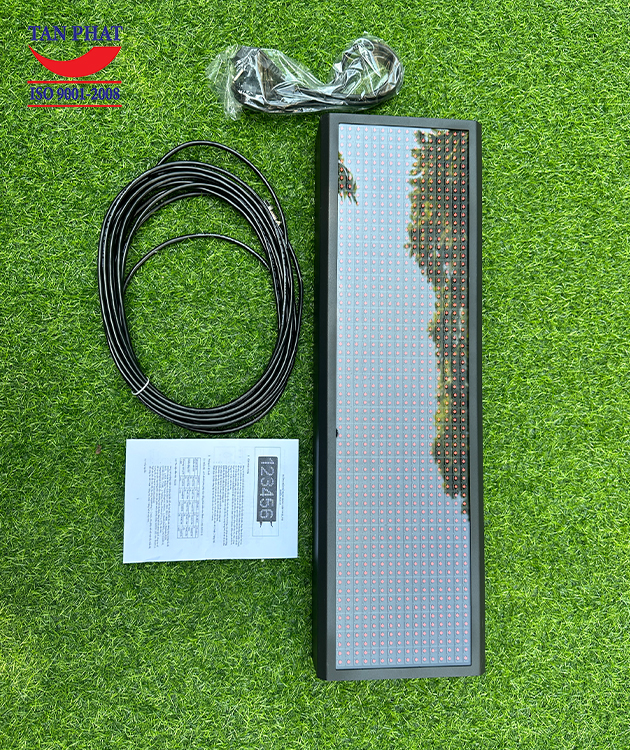

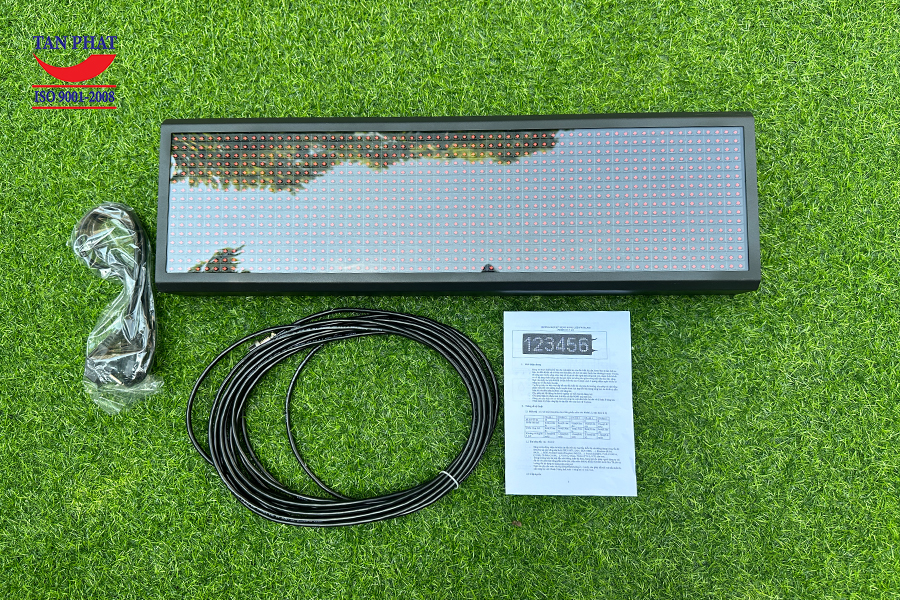

6. Các phụ kiện đi kèm bảng hiển thị phụ P10

- Hướng dẫn sử dụng (bản tiếng Việt)

- 10 mét dây tín hiệu kèm jack

- Dây nguồn 220V

7. Chính sách bán hàng và bảo hành sản phẩm

Hiện tại sản phẩm bảng hiện thị phụ P10 đang được hãng Cân Tân Phát nhập khẩu và phân phối trực tiếp trên toàn quốc. Hàng chất lượng, cam kết bảo hành lên đến 12 tháng.

Quý khách quan tâm vui lòng liên hệ trực tiếp hotline 0927.966.866 hoặc điền đầy đủ thông tin vào mẫu đăng ký sau đây để được hỗ trợ tư vấn báo giá sớm nhất.
