MÔ TẢ:

Loadcell được sản xuất như thế nào?

Để mang đến các kết quả chính xác và nhanh chóng cho cân điện tử thì load cell hay còn gọi là cảm biến lực sẽ được tạo thành từ dây chuyền hiện đại với các bước sản xuất loadcell chi tiết dưới đây.

  • Bước 1: Hoàn tất gia công và làm sạch bề mặt thân cân điện tử

Đây là một bước rất quan trọng nhằm mục đích gia công bề mặt load cell. Mục đích của việc gia công này là nhằm loại bỏ những phần nhám, gồ ghề để tăng độ kết dính của các điện trở strain gauge trên đó.

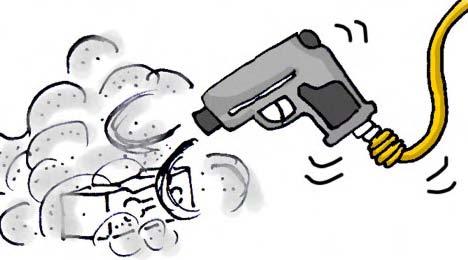

                gia công và làm sạch loadcell

Hình ảnh minh họa: Gia công và làm sạch loadcell

  • Bước 2: Dán điện trở strain gauge lên thân loadcell

Sau khi bề mặt load cell được gia công nhẵn bóng, các Strain Guage sẽ được quết chất dính để dính chết trên  thân loadcell.

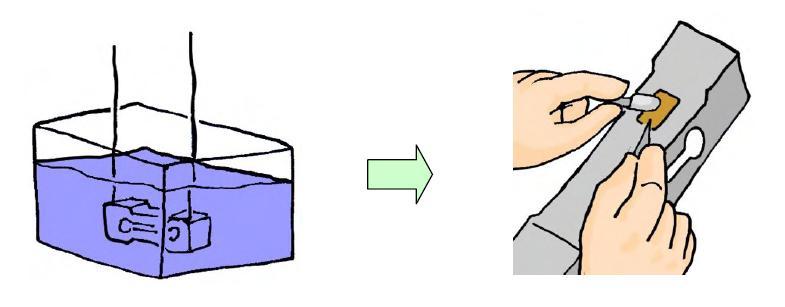

Nhúng keo và tấm dán strain guage lên thân loadcell

Hình ảnh minh họa: Nhúng keo và miếng dán lên thân loadcell


  • Bước 3: Ép chặt strain gauge lên thân load cell

Sử dụng một loại khuôn chuyên dụng có tác dụng tăng cường lực ép, ép chặt thiết bị điện trở strain gauge lên thân loadcell. Thêm vào đó, khuôn ép này được đặt chế độ nhiệt cao để sức nóng giúp tăng cường độ kết dính chắc chắn.

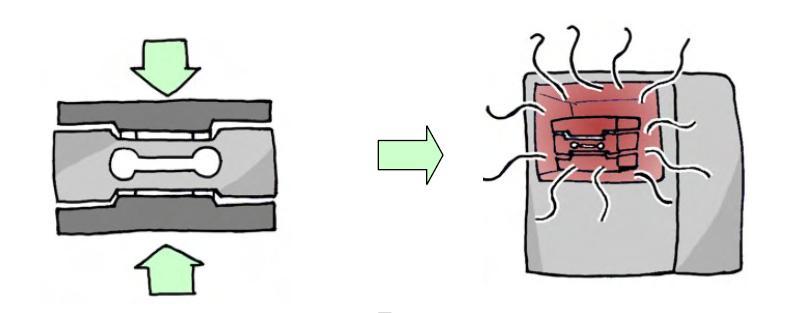

ép chặt strain guage lên thân loadcell

Hình ảnh minh họa: Ép chặt strain guage lên thân loadcell

  • Bước 4: Hiệu chỉnh các tải trọng ở vị trí khác nhau của load cell

Sau khi load cell đã được hoàn tất với thiết bị điện trở được gắn chết trên đó, load cell được dán cố định một đầu vào mặt cân. Lúc này, công đoạn hiệu chỉnh rất quan trọng. Nó đảm bảo rằng, khi người sử dụng đặt vật lên bất cứ vị trí nào của cân điện tử, load cell cũng sẽ chịu một lực tác động như nhau và cho kết quả như nhau.

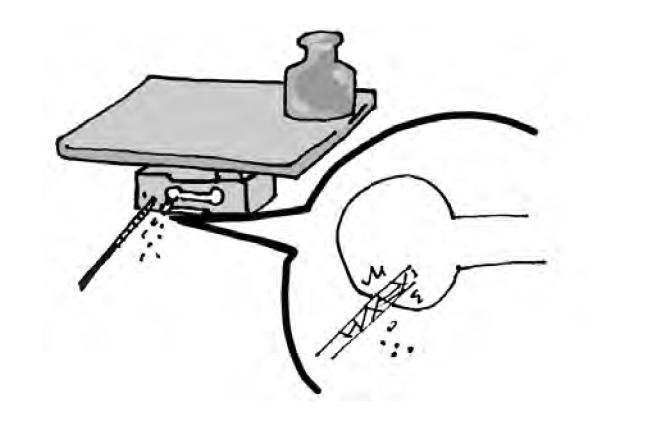

Kiểm tra các góc loadcell

Hình ảnh minh họa: Kiểm tra các góc loadcell

  • Bước 5: Kiểm tra tín hiệu của load cell trong điều kiện nhiệt độ thay đổi

Công đoạn này đảm bảo cho cân điện tử khi hoạt động trong các môi trường thực tế có thể trả kết quả chính xác. Để thực hiện, người sản xuất đặt load cell trong một buồng nhiệt tĩnh và được điều chỉnh trong một phạm vi nhiệt độ nhất định. Lúc này, tín hiệu điện áp đầu ra của load cell sẽ được xác định ở các mức nhiệt độ cao, thấp khác nhau. Nếu tín hiệu của load cell không đạt yêu cầu trong điều kiện nhiệt độ đó, sẽ có một điện trở được bù trừ thích hợp được cài đặt vào mạch cầu strain gauge để điều chỉnh.

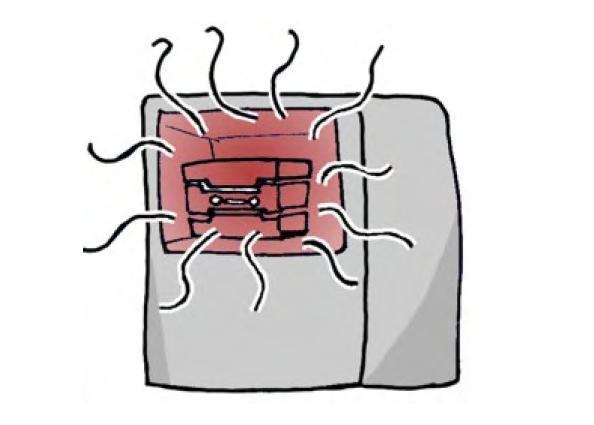

Kiểm tra tín hiệu loadcell khi nhiệt độ thay đổi

Hình ảnh minh họa: Kiểm tra tín hiệu loadcell khi nhiệt độ thay đổi

  • Bước 6: Phủ lớp bảo vệ ngoài

Để bảo vệ loadcell khỏi yếu tố hơi nước, một lớp silicon chống ấm, chống thấm được phủ bên ngoài thanh loadcell. Lớp Silicon này sẽ đồng thời bảo vệ điện trở strain guage, mạch điện trở và hệ thống dây điện.

Phủ lớp silicon bảo vệ loadcell

Hình ảnh minh họa: Phủ silicon bảo vệ loadcell

  • Bước 7: Kiểm tra cân điện tử uy tín

Một nguồn điện và thiết bị vạn năng kế được nối với load cell để kiểm tra: điện trở đầu vào, đầu ra, điện trở cách điện cùng các yếu tố khác… Công đoạn này đảm bảo load cell hoạt động tốt và an toàn cho người sử dụng.

Có thể thấy, quy trình sản xuất load cell là một quy trình khá nhiều công đoạn gia công đòi hỏi phải có sự tỉ mỉ và tính chính xác cao. Nếu những bước sản xuất load cell được diễn ra chuẩn yêu cầu kỹ thuật và được kiểm tra chặt chẽ thì load cell khi hoạt động trong thực tiễn sẽ cho kết quả rất chính xác. Độ sai số nhỏ chỉ trong khoảng +/- 0,02% ở mức tải lớn nhất. Đồng thời loadcell cũng thích nghi được với những sự thay đổi nhiệt độ trong khoảng từ -10* đến 40*C.
